Betriebliche Abkürzungen
- Viele Abkürzungen stammen aus der Morsetelegrafie, da sie schneller zu senden sind als ausgeschriebene Wörter
- Viele Abkürzungen sind in den Radio Regulations (RR) festgelegt
- Betriebliche Abkürzungen für Morsetelegrafie
- Q-Schlüssel (nächster Abschnitt)
- Längst auch in der Telefonie und im allgemeinen Sprachgebrauch unter Funkamateuren gebräuchlich
- Oftmals zurückzuführen auf Englische Begriffe
| Abkürzung | Bedeutung |
|---|---|
| BK | Unterbrechung der Sendung; Formlose Übergabe (Break) |
| CQ | Allgemeiner Anruf (vom Englischen „Seek You“) |
| CW | Continuous Wave (Synonym für Morsetelegraphie) |
| K | Aufforderung zum Senden („Kommen“) |
| PSE | Bitte, Please |
| R | Received (Empfangsbestätigung, Roger) |
| RX | Receiver (Empfänger) |
| TX | Transmitter (Sender) |
| TRX | Transceiver (Sendeempfänger) |
A: Sender, Empfänger, Sendeempfänger
B: Sendeempfänger, Empfänger, Sender
C: Signalstärke, Lesbarkeit, Tonqualität
D: Tonqualität, Lesbarkeit, Signalstärke
A: Codewort
B: Contestwertung
C: Calling Wide
D: Continuous Wave
Q-Schlüssel
Q-Gruppen
- In Radio Regulations (RR) definiert
- 3 Zeichen lang
- Nutzung als Frage, Antwort oder Aufforderung
Wird ein Fragezeichen angehangen, wird aus einer Aussage eine Frage:
QTH Berlin $\rightarrow$ QTH?
A: Empfehlungen der Internationalen Organisation für Normung (ISO)
B: Standards des European Telecommunications Standards Institute (ETSI)
C: Radio Regulations (RR)
D: Empfehlungen der International Amateur Radio Union (IARU)
- QRV: Ich bin bereit (ich bin vorbereitet)
- QRM: Störung, bzw. als Frage: Werden Sie gestört? → Menschengemachte Störung, z. B. durch eine Photovoltaikanlage oder eine Sendung auf Nachbarfrequenz
- QTH: Mein Standort ist ..., z. B. „QTH Berlin“
A: Ich habe nichts mehr für Sie. Mein Standort ist... Ich bin bereit.
B: Ich habe nichts mehr für Sie. Werden Sie gestört? Mein Standort ist...
C: Ich bin bereit. Werden Sie gestört? Mein Standort ist...
D: Senden Sie eine Reihe V. Soll ich mehr Sendeleistung anwenden? Ihre gesendeten Töne sind kaum hörbar.
- QRT: Stellen Sie die Übermittlung ein (terminate = beenden)
- QRZ?: Wer hat mich gerufen? (Aufforderung: Rufzeichen ein zweites Mal nennen)
- QSL: Empfangsbestätigung bzw. als Frage: Bitte um Empfangsbestätigung (alles geloggt?)
A: Stellen Sie die Übermittlung ein. Wie ist Ihr Standort? Können Sie den Empfang bestätigen??
B: Ich habe nichts für Sie. Von wem werde ich gerufen? Können Sie den Empfang bestätigen??
C: Stellen Sie die Übermittlung ein. Von wem werde ich gerufen? Können Sie den Empfang bestätigen??
D: Stellen Sie die Übermittlung ein. Ich bin bereit. Schicken Sie eine QSL-Karte?
- „QRZ?“ wird auf den Amateurfunkbändern oft anstelle von „CQ“ verwendet
- Insbesondere bei einem „Pile Up“, wenn viele Stationen eine begehrte Station erreichen wollen
- Nach dem „Abarbeiten“ eines Anrufers sendet die begehrte Station kurz „QRZ?“, um weitere Stationen aufzurufen
A: Sind Sie bereit? Im Contest auch: Alles aufgenommen?
B: Wie ist Ihr Standort? Im Contest auch: Wie ist Ihre Entfernung?
C: Können Sie den Empfang bestätigen? In Pile-Ups auch: Aufforderung zum Rapport
D: Von wem werde ich gerufen? In Pile-Ups auch: Aufruf weiterer Stationen
- QRO: große Leistung, bzw. als Frage: Soll ich die Sendeleistung erhöhen?
- QSO: umgangssprachlich für Funkverbindung, korrekt als Frage: Können Sie direkt Funkverkehr aufnehmen mit ...?
- QRX: Ich rufe Sie wieder, bzw. als Frage: Wann werden Sie mich zum Zeitpunkt X wieder rufen?
A: Soll ich die Sendeleistung verringern? Haben Sie noch etwas für mich vorliegen? Können Sie direkt Funkverkehr aufnehmen mit ...?
B: Soll ich meine Sendeleistung erhöhen? Haben Sie noch etwas für mich vorliegen? Werden Sie mich wieder rufen?
C: Soll ich die Sendeleistung erhöhen? Können Sie direkt Funkverkehr aufnehmen mit ...? Wann werden Sie mich wieder rufen?
D: Haben Sie noch etwas für mich vorliegen? Können Sie direkt Funkverkehr aufnehmen mit ...? Wann werden Sie mich wieder rufen?
- QRP: Aufforderung, die Sendeleistung zu verringern
- Wird auch für Geräte oder Verbindungen mit kleiner Sendeleistung (unter $\qty{5}{\watt}$) verwendet
- Besonders gut geeignet für CW oder digitale Übertragungsverfahren
A: Sie verringern die Sendeleistung.
B: Sie erhöhen die Sendeleistung.
C: Sie senden eine Bestätigungskarte an die Gegenstation.
D: Sie wechseln die Frequenz.
- QRN: Atmosphärische Störungen (natürliche Störung, zur Abgrenzung von QRM)
- QSB: Fading, schwankende Zeichen („bergauf und bergab“)
- QSY: Frequenzwechsel („Change Frequency“)
A: Ich habe atmosphärische Störungen. Ich werde gestört. Schwankt die Stärke meiner Zeichen?
B: Ich habe Störungen. Sie haben Schwankungen Ihrer Zeichen. Werden Sie gestört?
C: Die Stärke Ihrer Zeichen schwankt. Ich werde gestört. Haben Sie atmosphärische Störungen?
D: Ich werde gestört. Ich habe atmosphärische Störungen. Schwankt die Stärke meiner Zeichen?
A: Sie verringern die Sendeleistung.
B: Sie erhöhen die Sendeleistung.
C: Sie senden eine Bestätigungskarte an die Gegenstation.
D: Sie wechseln die Frequenz.
A: QRV vor.
B: QSY vor.
C: QSB vor.
D: QRZ vor.
| Bedeutung | Merkhilfe | |
|---|---|---|
| QRN | Atmosphärische Störungen | Natürliche Störung |
| QRM | Ich werde gestört | Menschengemachte Störung |
| QRO | Erhöhen Sie die Sendeleistung! | Ein paar Watt obendrauf legen |
| QRP | Senken Sie die Sendeleistung! | Piano (sanft, leise), Pssst! |
| QRT | Stellen Sie die Übermittlung ein! | Terminate (Beenden) |
| QRV | Ich bin bereit | vorbereitet |
| Bedeutung | Merkhilfe | |
|---|---|---|
| QRX? | Wann rufen Sie mich wieder? | Zeitpunkt X |
| QRZ? | Wer hat mich gerufen? | Bitte nenne das Rufzeichen ein zweites Mal! |
| QSB | Fading, Schwankungen | Bergauf, Bergab |
| QSL | Ich bestätige den Empfang | Ich habe geloggt |
| QSO? | Erreichen Sie Station ... ? | |
| QSY | Frequenzwechsel | Change Frequency |
| QTH | Mein Standort | Home, Heimat |
Maidenhead Locator
Problemstellung
- Standort mitteilen, z. B. für Entfernungsmessungen
- Es ist nicht immer eine Stadt in der Nähe
- GPS-Koordinaten sind zu lang
- Oft ist ein ungefährer Standort ausreichend
Maidenhead-Locator
- Erdoberfläche wird in $\num{18662400}$ Kästchen eingeteilt
- Ein Kästchen entspricht in Deutschland grob einer Genauigkeit von $\qty{5}{\kilo\meter}\times\qty{5}{\kilo\meter}$
- Diese Kästchen werden Subsquares genannt
- Übergeordnet sind Squares und Fields

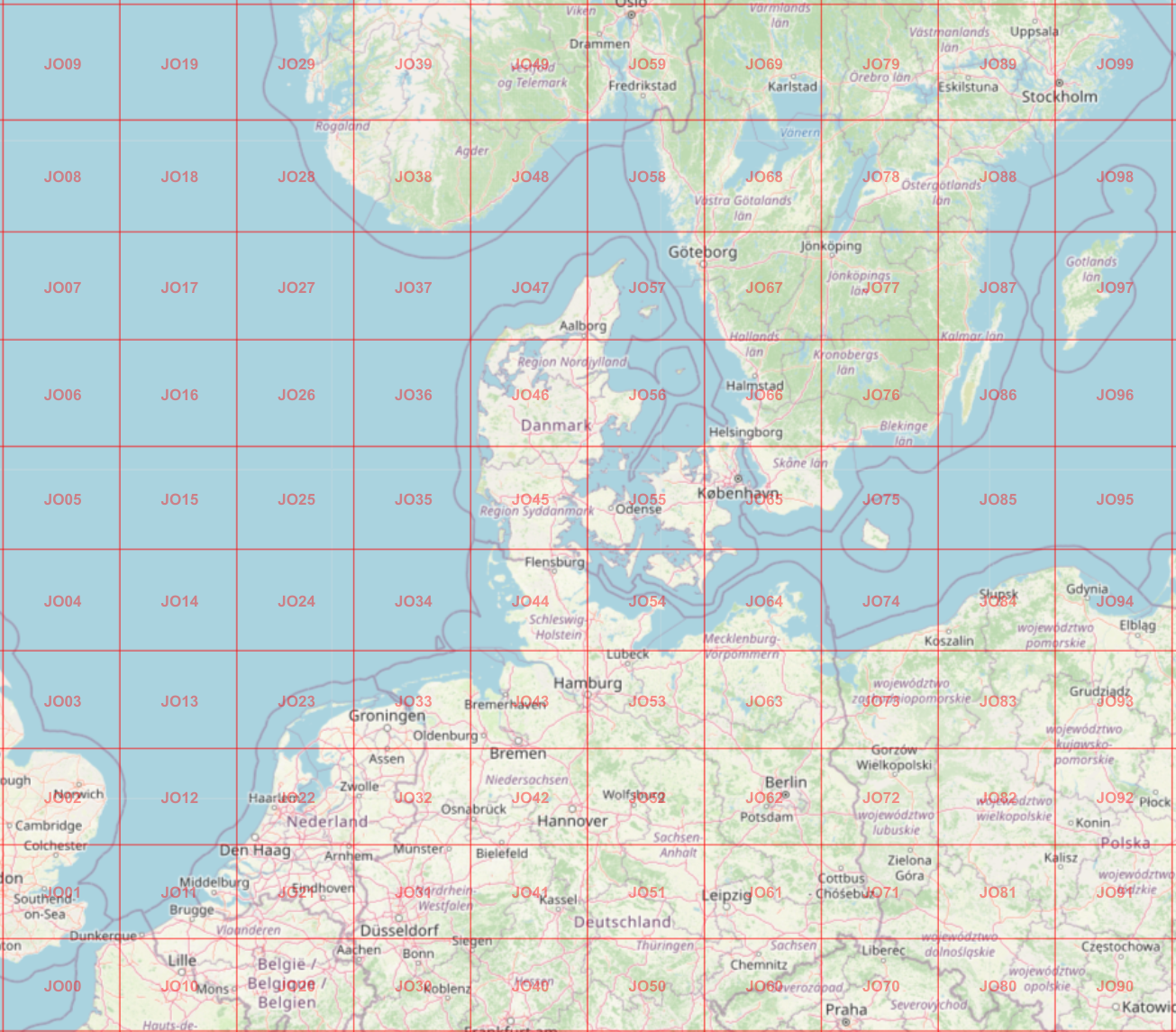

Stufen des Maidenhead Locators
| Bezeichnung | Übersetzung | Alternative Bez. | z. B. | |
|---|---|---|---|---|
| Field | Feld | Größtfeld | AA-RR | JO |
| Square | Quadrat | Großfeld | 00-99 | 41 |
| Subsquare | Unter-Quadrat | Kleinfeld | AA-XX | RG |
Daraus ergibt sich dann zum Beispiel JO41RG für die DARC Geschäftsstelle in Baunatal bei Kassel
A: Die Angabe der Standortdaten in Grad, Minuten und Sekunden geographischer Länge und Breite
B: Der geographische Bereich, der sich aus der Zeitzone des Standorts der jeweiligen Amateurfunkstelle ergibt
C: Eine Positionsangabe durch Verweis auf Felder (fields) und Quadrate (squares), die mit Buchstaben und Ziffern kodiert werden
D: Ein Koordinatensystem, in dem der Standort einer Amateurfunkstelle der zuständigen Behörde mitgeteilt werden muss
Kursabschluss
Geschafft!
- Jetzt mit Lern-App 50ohm auf die Prüfung vorbereiten
- Zeitnah zur Prüfung bei der BNetzA anmelden
- Nach bestandener Prüfung Rufzeichen beantragen
DARC-Mitgliedschaft
- Größter deutscher Amateurfunkverband
- Setzt sich für Frequenzen, Ausbildung und Nachwuchs ein
- Eine Mitgliedschaft trägt diese Arbeit aktiv mit
Ortsverbände (OV)
- Über die PLZ-Suche den nächsten OV finden
- 24 Distrikte, erkennbar am Distriktsortskenner (DOK), z. B. B17
- Lokale Mitglieder erleichtern den Einstieg ins Hobby
Online-Community
- DARC-Chat
- DARC-Treff
- Eigene Mastodon-Instanz
Aktivitäten nach der Prüfung
- Conteste, Selbstbau, Notfunk, Portabelbetrieb u.v.m.
- Devise: „Nach der Prüfung ist vor der Prüfung“
- Die jährliche HAM-Challenge bietet einen guten Überblick
Veranstaltungen & Weiterbildung
- HAM RADIO in Friedrichshafen
- Funk.Tag in Kassel
- AFUBarcamp und Dienstags-Treff
Viel Spaß mit deinem neuen Hobby!
Stellvertretend für das 50ohm.de-Team: Lars DC4LW und Matthias DL9MJ
