Pile-up
Pile-Up
- Ruft eine besondere oder seltene Station, verbreitet sich das oft schnell über das Internet
- Viele Funkamateure versuchen dann gleichzeitig, auf die Rufe dieser Station zu antworten $\rightarrow$ Pile-Up
- Der Begriff Pile-Up kommt vom englischen Verb „to pile up“, was soviel bedeutet wie „sich aufstapeln“.
- Was sich hier aufstapelt, sind die immer mehr werdenden Funkamateure, die alle das gleiche Ziel verfolgen: Eine Verbindung mit der begehrten Station herzustellen.
Techniken im Pile-Up
Je mehr Stationen gleichzeitig antworten, umso schwerer werden einzelne Rufzeichen verständlich
Aufruf nach Ziffern
- Der CQ-Ruf wird auf bestimmte Ziffern im Rufzeichen beschränkt, zum Beispiel „only number 5“
- Ziffern werden in der Regel der Reihe nach aufgerufen
- Im Schnitt antwortet dann nur noch ein Zehntel der interessierten Funkamateure gleichzeitig
Aufruf nach Ländern oder Kontinenten
- Der Aufruf wird nach Ländern oder Kontinenten vorgenommen, zum Beispiel „Asia only“
- Es sollen dann nur Stationen aus dem genannten Bereich antworten
Listenbetrieb
- Selten wird Listenbetrieb gemacht
- Eine andere Station nimmt die Kontaktwünsche auf und erstellt eine Liste, die von der begehrten Station abgearbeitet wird
Split-Verkehr
- Es wird auf einer anderen Frequenz geantwortet als gerufen wird
- Mehr dazu im nächsten Abschnitt
A: Anrufen einer begehrten Station durch viele Amateurfunkstellen.
B: Peilen einer Station mit mehreren übereinander angeordneten Richtantennen.
C: Hören einer Station mit vielen Remote-Stationen bei einem Contest.
D: Senden einer Station auf mehreren Amateurfunkfrequenzen.
A: möchte Stationen mit dreistelligem Suffix aufrufen.
B: möchte jeweils drei rufende Stationen in eine Liste aufnehmen.
C: möchte, dass anrufende Stationen dreimal ihren Suffix durchgeben.
D: möchte Anrufe von Stationen mit der Ziffer 3 zwischen Präfix und Suffix.
A: Die seltene Station oder ihr QSL-Manager veröffentlicht eine Liste der gearbeiteten Stationen in den Amateurfunkzeitschriften.
B: Eine gut hörbare andere Station nimmt anrufende Stationen in eine Liste und ruft später diese Stationen zur Aufnahme einer Funkverbindung mit der seltenen Station auf.
C: Eine gut hörbare andere Station schickt per Internet Listen anrufender Stationen an die seltene Station.
D: Die seltene Station ruft Stationen nach einer Liste der Landeskenner alphabetisch auf.
Split-Verkehr
Split-Verkehr im Detail
- Split-Verkehr ist die am Meisten genutzte Methode um vielen Anrufen eine Verbindung zu ermöglichen.
- Dabei empfängt die begehrte Station auf einer anderen Frequenz als sie sendet.
- Die CQ-rufende Station kündigt den Split-Verkehr mit Hinweis auf die Frequenz oder den Frequenzbereich an, in dem sie empfängt.
- Die Angaben erfolgen immer in kHz.
- „5 up“ bedeutet: Die rufende Station hört $\qty{5}{\kilo\hertz}$ oberhalb ihrer eigenen Sendefrequenz
- Beispiel: Sendet die Station auf $\qty{28410}{\kilo\hertz}$, muss man auf $\qty{28415}{\kilo\hertz}$ antworten
A: Nutzung unterschiedlicher Übertragungsverfahren in einem QSO
B: Verwenden von mehr als einem Funkgerät
C: Senden und Empfangen auf unterschiedlichen Frequenzen
D: Teilen einer Frequenz zwischen zwei Relaisfunkstellen
A: Die rufende Station behandelt meinen Anruf an 5ter Stelle. Ich muss also bei meinem Anruf 4 andere Funkverbindungen abwarten.
B: Die rufende Station hört 5 kHz oberhalb ihrer eigenen Sendefrequenz. Ich muss also bei meinem Anruf 5 kHz höher senden.
C: Die rufende Station hört 5 Minuten später auf ihrer eigenen Sendefrequenz. Ich muss also bei meinem Anruf 5 Minuten später senden und vorher prüfen, ob die Frequenz frei ist.
D: Die rufende Station sendet 5 kHz oberhalb ihrer eigenen Sendefrequenz. Ich muss also bei meinem Anruf 5 kHz höher empfangen und vorher prüfen, ob die Frequenz frei ist.
- Häufiger wird ein ganzer Frequenzbereich angegeben, z. B. „split up 28420 to 28430“ oder kurz „tuning 420 to 430 up“
- Bedeutet: Die Station empfängt auf wechselnden Frequenzen im angegebenen Bereich
- Da niemand weiß, auf welcher Frequenz gerade gehört wird, muss man auf gut Glück eine Frequenz aus dem Bereich wählen und dort antworten
A: hört oberhalb ihrer Sendefrequenz auf wechselnden Frequenzen im angegebenen Bereich.
B: bittet anrufende Stationen in dem angegebenen Bereich CW zu verwenden.
C: wird im angegebenen Bereich mit einer Bandbreite von 10 kHz senden.
D: kündigt einen Wechsel ihrer Sendefrequenz in den angegebenen Bereich an.
A: Ich rufe zwischen 14290 und 14300 kHz und höre auf 14205 kHz.
B: Ich rufe und höre zwischen 14290 und 14300 kHz.
C: Ich rufe auf 14290 kHz und höre auf 14300 kHz.
D: Ich rufe auf 14205 kHz und höre zwischen 14290 und 14300 kHz.
Contest
Contest
- Im Amateurfunk finden auch Wettbewerbe statt, die als Contest bezeichnet werden.
- Ziel: möglichst viele Funkverbindungen in einer begrenzten Zeit herstellen
- Conteste dienen dem sportlichen Wettkampf, aber auch dazu, die eigene Amateurfunkstation und Betriebsabwicklung zu verbessern.
- Regeln legt der Veranstalter in einer Ausschreibung fest
A: dem Gewinnen von Preisgeldern.
B: der Erlangung eines Amateurfunkzeugnisses.
C: der stetigen Verbesserung von Amateurfunkanlagen und Betriebstechnik.
D: dem Testen der Störfestigkeit der Empfangsgeräte der Nachbarn.
Erkennungsmerkmale von Conteststationen
- Oft erkennt man Conteststationen daran, dass der Namen des Wettbewerbes oder einfach nur „CONTEST“ in den CQ-Ruf integriert wird.
- Zum Beispiel: „CQ FD“ oder „CQ Ruhrgebietscontest“ oder „CQ Contest“.
- In Telegrafie dann CQ TEST.
- Beispiel: DD4UQ nimmt portabel am Fieldday-Contest in Telegrafie teil $\rightarrow$ „CQ FD DD4UQ/P TEST“
A: führt Testaussendungen im Full-Duplex-Betrieb durch.
B: sucht Verbindungen mit Stationen aus dem Raum Fulda.
C: führt Testaussendungen des Fernmeldedienstes durch.
D: sucht Verbindungen mit Stationen, die am Fieldday-Contest teilnehmen.
Ausschreibung
- Legt Zeitraum und zu nutzende Frequenzbereiche fest
- Legt fest, welche Informationen in jeder Verbindung ausgetauscht werden müssen, z. B. Rufzeichen, Rapport und Maidenhead-Locator
- Legt die Bewertungsregeln fest
- Werden Regeln nicht eingehalten $\rightarrow$ Verbindung wird nicht gewertet oder es kommt zum Punktabzug
A: Ich übermittle die in der Ausschreibung festgelegten Daten, damit die Verbindung gewertet wird.
B: Ich sende Rufzeichen, Signalrapport, Name, Standort und Stationsbeschreibung, damit das Logbuch der Gegenstation vollständig ist.
C: Ich beschränke mich auf das Rufzeichen, damit ich schnell möglichst viele Verbindungen erzielen kann.
D: Ich entscheide für jede Verbindung einzeln, welche Daten ich sende, damit ich nicht zu viel über mich preisgebe.
Contestverbindungen
- Die Verbindungen sind besonders kurz, weil man in der vorgegebenen Zeitdauer möglichst viele Verbindungen herstellen möchte.
A: Weil alle notwendigen Informationen auch im Internet auffindbar sind.
B: Weil sonst die Disqualifikation droht.
C: Um die vorgegebene Zeitbegrenzung für eine einzelne Verbindung einzuhalten.
D: Um in der vorgegebenen Zeitdauer möglichst viele Verbindungen herzustellen.
Sprint Contest
- Nach jeder Verbindung muss die CQ-rufende Station die Frequenz der Gegenstation überlassen
- Man sucht sich dann selbst eine neue freie Frequenz, um wieder CQ zu rufen, oder antwortet auf andere Stationen
- Ein Blick in die Ausschreibung ist angeraten
A: Es wird in Telegrafie gearbeitet und die Geschwindigkeit, mit der gegeben wird, fließt in die Wertung ein.
B: Nach jeder Verbindung überlässt die CQ-rufende Station die Frequenz der Gegenstation.
C: Die Teilnehmer müssen während des Funkbetriebs in ständiger Bewegung bleiben.
D: Das Rufzeichen darf nicht buchstabiert werden, außer am Anfang und am Ende des Wettbewerbs.
Fuchsjagd (ARDF)

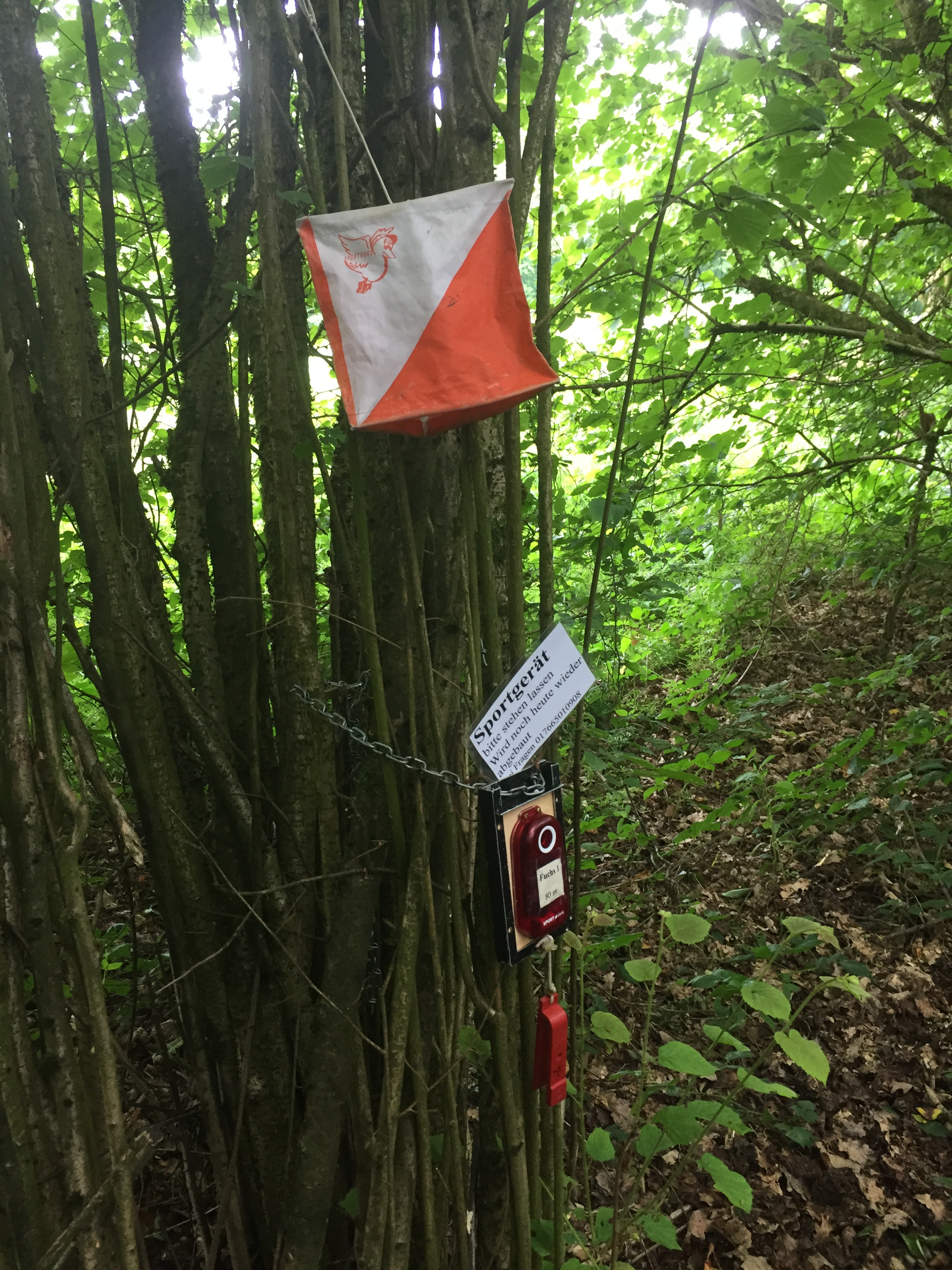

Fuchsjagd (ARDF)
- Eine weitere Art von Wettbewerb ist das Amateur Radio Direction Finding (ARDF).
- Die „Füchse“ sind kleine versteckte Sender, die von den Teilnehmern mittels Peilempfängern gefunden und zu Fuß angelaufen werden müssen.
- Die Füchse senden im zeitlichem Wechsel jeweils ein anderes der folgende Rufzeichen in CW-Morsetelegrafie aus: MO, MOE, MOI, MOS, MOH oder MO5.
- Gewonnen hat, wer als Erster alle Füchse gefunden hat und den Zielpunkt erreicht
Rufzeichen der Fuchsjagdsender
| Rufzeichen | Morse-Code |
|---|---|
| MO | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ |
| MOE | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄ |
| MOI | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄ ▄ |
| MOS | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄ ▄ ▄ |
| MOH | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄ ▄ ▄ ▄ |
| MO5 | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄ ▄ ▄ ▄ ▄ |
A: Es ist ein Funkwettbewerb, wobei versucht wird, in einer vorgegebenen Zeit auf einem Amateurfunkband mit möglichst vielen Ländern Funkverbindungen herzustellen.
B: Es ist ein Funkpeilwettbewerb, der von Funkamateuren ausschließlich für SWL's (short wave listeners) veranstaltet wird.
C: Bei der Fuchsjagd wird versucht, den Weg von mobilen Kleinsendern zu verfolgen und dabei ein Muster zu erkennen.
D: Es ist ein Funkpeilwettbewerb, wobei mit Hilfe von tragbaren Peilempfängern versteckte Kleinsender im KW- oder UKW-Bereich, die nur kurzzeitig senden, aufzufinden sind.
A: ARDF, ARDF1, ARDF2, ARDF3, ARDF4 oder ARDF5
B: DL, DL1, DL2, DL3, DL4 oder DL5
C: DO, DOE, DOI, DOS, DOH oder DO5
D: MO, MOE, MOI, MOS, MOH oder MO5
SSTV
Slow-Scan-Television (SSTV)
- Übertragung stehender Bilder mit geringer Auflösung
- Erstmals 1958 von amerikanischen Funkamateuren praktiziert
- Meist Fotos vom eigenen Shack, der Antenne oder der Landschaft
- Rufzeichen und Rapport werden direkt ins Bild geschrieben
Rapportsystem RSV
- R und S wie bei Telefonie und Telegrafie: Lesbarkeit und Signalstärke
- V für die Video- bzw. Bild-Qualität (1 bis 5)
| Wert | Bedeutung |
|---|---|
| 1 | Nur Synchronisation zu sehen |
| 2 | Großes Call lesbar |
| 3 | Große Details zu erkennen |
| 4 | Kleine Details zu erkennen |
| 5 | Rauschfreies Bild |
A: Ich teile ihm den Rapport während der Bildübertragung in SSB mit.
B: Ich sende den Rapport nach der Bildübertragung in CW.
C: Ich schreibe den Rapport direkt in das zu übertragende Bild.
D: Ich teile ihm den Rapport später auf der QSL-Karte mit.
Notfunk
Hilfeleistung durch Funkamateure
- Funkamateure dürfen in Not- und Katastrophenfällen durch Übermittlung von Nachrichten für und an Dritte bei der Bewältigung einer Notlage unterstützen
- Es besteht sogar eine Pflicht zur Hilfeleistung: Unterlassene Hilfeleistung ist nach § 323c StGB strafbar
Verhalten bei einer Notmeldung
- Bei einer Notmeldung sollte man zunächst aufmerksam zuhören und alle wichtigen Informationen notieren
- Hilfreich sind dabei die 5 W-Fragen:
- Wo ist das Ereignis?
- Wer meldet es?
- Was ist geschehen?
- Wie viele Betroffene?
- Warten auf Rückfragen!
A: Ich sende dreimal MAYDAY, mein Rufzeichen und warte auf Antwort.
B: Ich wechsle die Frequenz oder schalte ab.
C: Ich höre aufmerksam zu und notiere alle wichtigen Informationen.
D: Ich stimme meinen Sender auf der Frequenz ab.
Übernahme durch eine Rettungsorganisation
- Wird die Notmeldung von einer Rettungsorganisation beantwortet, hält man sich zurück um den Funkbetrieb nicht zu stören
- Anweisungen der notrufenden Station oder einer Leitstation befolgen
A: Ich biete zwischen zwei Durchgängen meine Hilfe an.
B: Ich störe auf keinen Fall den Funkbetrieb.
C: Ich bitte möglichst viele Funkamateure um Hilfe.
D: Ich stimme meinen Sender auf der Frequenz ab.
Falls zunächst niemand antwortet
- Reagiert keine andere Funkstelle, beantwortet man den Ruf und informiert die Polizei oder Rettungsleitstelle
- Meldung dabei vollständig und wörtlich weitergeben
A: Ich warte etwa eine Stunde, ob sich eine Rettungsorganisation meldet.
B: Ich schalte mein Funkgerät ab, um keine Probleme zu bekommen.
C: Ich beantworte den Ruf und informiere die Polizei oder Rettungsleitstelle.
D: Ich wiederhole die Notmeldung umgehend auf derselben Frequenz.
Nach der Meldung an die zuständigen Stellen
- Idealerweise bleibt man erreichbar und gibt Informationen weiter, bis Hilfe eingetroffen ist
A: Ich informiere die Medien, damit über den Rettungseinsatz live berichtet werden kann.
B: Ich schalte mein Funkgerät ab, da ich meiner Pflicht nachgekommen bin.
C: Ich rufe regelmäßig die Polizei oder Rettungsleitstelle an und erkundige mich nach dem Stand.
D: Ich bleibe erreichbar und gebe Informationen weiter, bis Hilfe eingetroffen ist.
Internationale Beteiligung
- Bei internationaler Beteiligung nutzt man UTC anstelle von lokaler Zeit
- Winterzeit: UTC = MEZ $-$ 1 Stunde, also MEZ = UTC + 1 Stunde
- Sommerzeit: UTC = MESZ $-$ 2 Stunden, also MESZ = UTC + 2 Stunden
A: 22:00 MESZ am 16. August (Ortsdatum)
B: 21:00 MESZ am 16. August (Ortsdatum)
C: 00:00 MESZ am 18. August (Ortsdatum)
D: 01:00 MESZ am 17. August (Ortsdatum)
Notzeichen
- Die Notzeichen außerhalb des Amateurfunks sind SOS und MAYDAY
- Im Sprechfunk „Mayday“, in der Telegrafie „SOS“
- Dringlichkeits- und Sicherheitszeichen: PAN PAN und SÉCURITÉ
- Diese Zeichen sind dem See- und Flugfunk vorbehalten und dürfen im Amateurfunk nicht verwendet werden
- Es dürfen trotzdem Notrufe abgesetzt werden, z. B. mit den Begriffen „Notfall“ oder „Emergency“
A: Mayday und SOS
B: Prudence und TTT
C: Distresse und DDD
D: Securité und Distresse
A: Mayday nicht, aber SOS im Notfall.
B: Ja
C: SOS nicht, aber Mayday im Notfall.
D: Nein
A: Amateurfunkstellen in Küstennähe ist es erlaubt, diese Zeichen auszusenden.
B: Der Gebrauch dieser Zeichen ist auf den Kurzwellenbändern erlaubt.
C: Der Gebrauch dieser Zeichen ist ausdrücklich untersagt.
D: Bei einem Notfall dürfen die Zeichen ausgesendet werden.
A: Ich lehne es ab zu helfen, da im Amateurfunk keine Notzeichen verwendet werden dürfen.
B: Ich lehne es ab zu helfen, da im Amateurfunk keine Informationen für Dritte übermittelt werden dürfen.
C: Ich rufe per Funk einen Funkamateur und fordere diesen auf, die Polizei oder Rettungsleitstelle zu informieren.
D: Ich rufe per Funk mindestens dreimal MAYDAY gefolgt von meinem Rufzeichen, dem Standort und der Art der Notlage.
Notfunkfrequenzen
Die IARU hat für die ITU-Region 1 die folgenden Notfunkfrequenzen in den Bandplänen festgelegt, die für den Notfunkbetrieb frei zu halten sind:
- $\qty{3760}{\kilo\hertz}$ im $\qty{80}{\meter}$-Band
- $\qty{7110}{\kilo\hertz}$ im $\qty{40}{\meter}$-Band
- $\qty{14300}{\kilo\hertz}$ im $\qty{20}{\meter}$-Band
- $\qty{18160}{\kilo\hertz}$ im $\qty{17}{\meter}$-Band
- $\qty{21360}{\kilo\hertz}$ im $\qty{15}{\meter}$-Band
A: in der ITU-Region 1 dem Notfunkverkehr dienen und für diesen freigehalten werden.
B: erst nach vorheriger Ankündigung durch die IARU verwendet werden.
C: exklusiv der Nutzung durch Rettungsdienste dienen und nicht durch Funkamateure genutzt werden.
D: permanent abgehört werden, sofern das Funkgerät über einen 2. VFO verfügt.
