Baurecht und Haftung

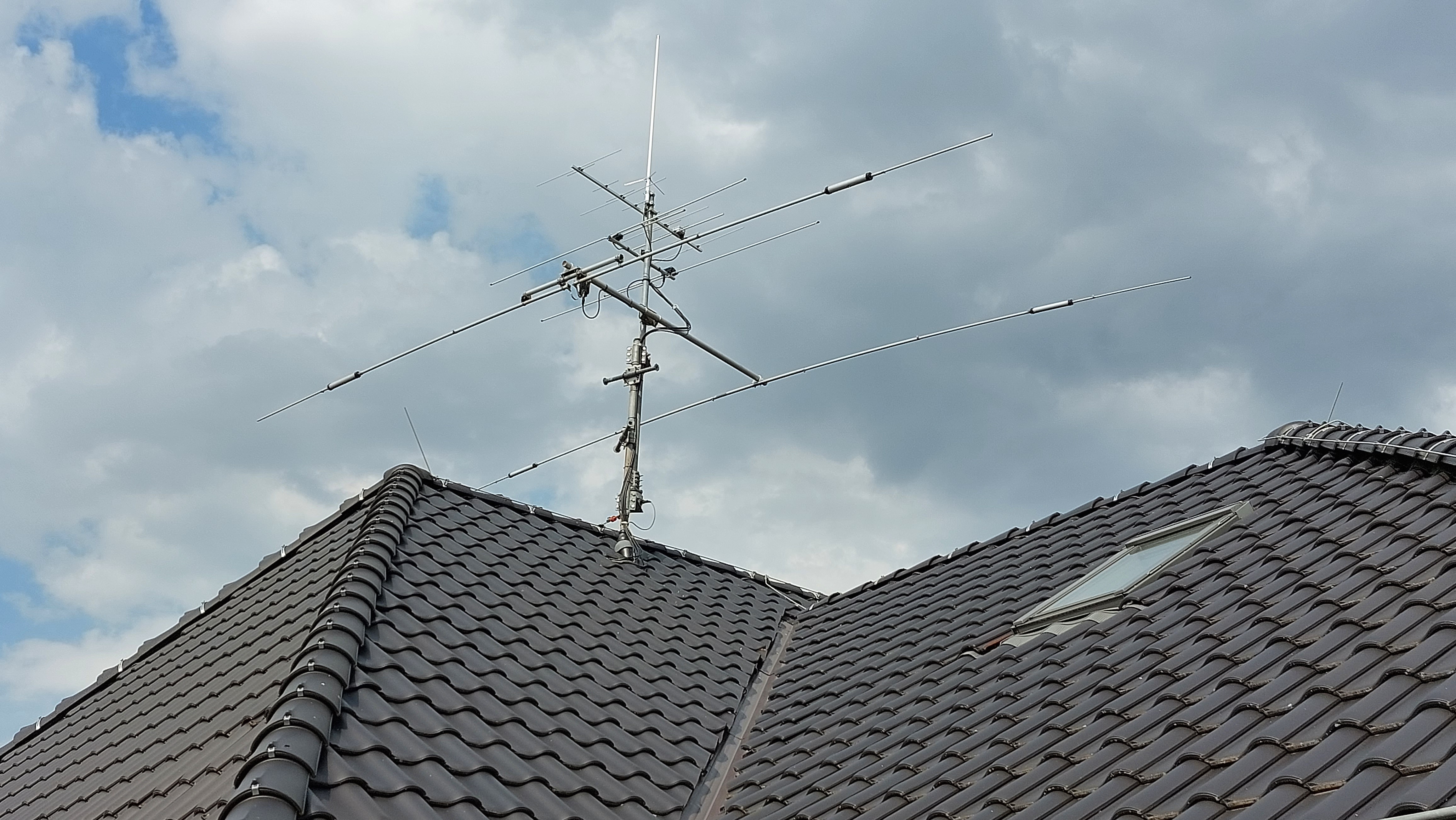

Der folgende Alt-Text wurde noch nicht geprüft: Kurzfassung: Auf einem dunkel glasierten Ziegeldach steht ein Metallmast mit mehreren Antennenelementen vor wolkigem Himmel. Detailbeschreibung: Der Mast ist am Dachfirst montiert und trägt oben eine senkrechte Stabantenne. Darunter befindet sich quer eine Richtantenne mit sehr langen, dünnen Elementen, die weit nach links und rechts herausragen. Etwas darüber und näher am Mast ist eine zweite, kleinere Richtantenne mit mehreren kurzen, parallel angeordneten Stäben montiert. Am Mast verlaufen Koaxkabel, eines ist als Schlaufe aufgewickelt; mehrere Schellen, Halterungen und eine kleine kastige Komponente sind sichtbar. Das Dach besteht aus dunklen, glänzenden, wellenförmigen Ziegeln; rechts ist ein rautenförmiges Dachfenster zu sehen. Im Hintergrund liegt ein überwiegend bewölkter Himmel mit kleinen blauen Lücken.
Abbildung NEAS-21.1.1: Antennenanlage für KW, VHF und UHF auf einem Hausdach

VE602: Nach welchen Bauvorschriften müssen Außenantennenanlagen errichtet werden?

A: Es gelten die baurechtlichen Bestimmungen des jeweiligen Bundeslandes.

B: Es gelten die Bestimmungen des Amateurfunkgesetzes (AFuG).

C: Es sind nur die Empfehlungen der Amateurfunkverbände zu beachten.

D: Für private Amateurfunkanlagen sind keine besonderen Vorschriften zu beachten.

VE707: Wer haftet für Schäden gegenüber Dritten, die durch die Antennenanlage einer Amateurfunkstelle entstehen können?

A: Die Amateurfunkvereinigung, wenn der Betreiber der Amateurfunkstelle Mitglied einer solchen Vereinigung ist

B: Der Grundstückseigentümer, er hat eine Antennenhaftpflichtversicherung abzuschließen, selbst wenn er nicht Betreiber der Amateurfunkstelle ist.

C: Die Bundesnetzagentur, da in den monatlichen Beiträgen auch ein Anteil für eine Gruppenversicherung für Antennenanlagen von Funkamateuren enthalten ist.

D: Der Eigentümer oder Betreiber der Antennenanlage

Energieleitungen

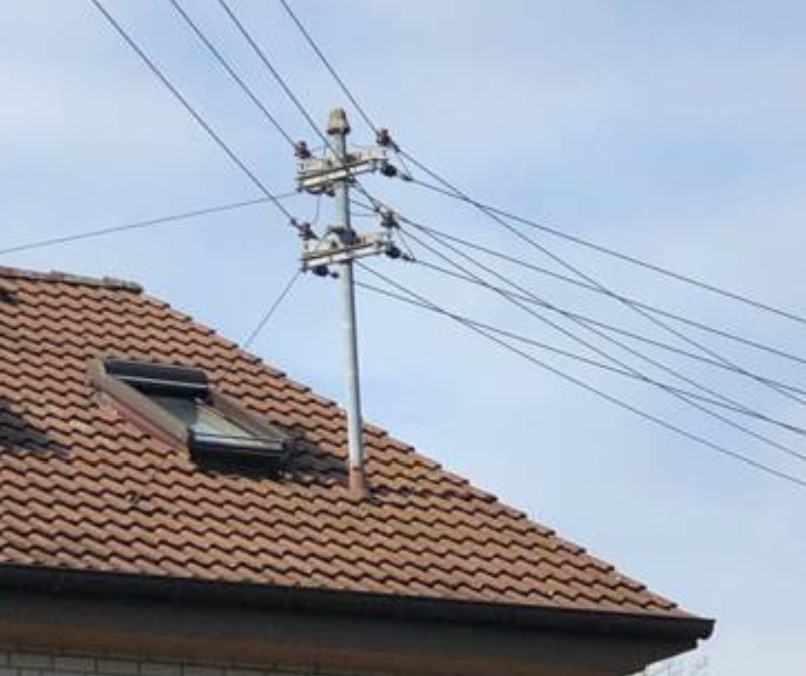

Der folgende Alt-Text wurde noch nicht geprüft: Zusammenfassung: Schräges Ziegeldach mit Dachfenster und einem auf dem Dach montierten Freileitungsmast, an dem mehrere Leitungen vorbeiführen, vor hellem Himmel. Details: Zu sehen ist der obere Teil eines Hauses mit rotbraunen Dachziegeln; links befindet sich ein rechteckiges Dachfenster mit dunklem Rahmen. Aus dem Dach ragt ein metallischer Mast mit zwei Querträgern, auf denen mehrere Isolatoren montiert sind. Mehrere gespannte Leitungen verlaufen schräg quer durchs Bild von rechts nach links. Am unteren Rand ist die Dachkante sichtbar, der Hintergrund besteht aus einem hellblauen, leicht bewölkten Himmel.
Abbildung NEAS-21.2.1: Dachständer

Achtung

Wenn eine Antenne eine Energieversorgungsleitung berührt, besteht akute Gefahr von lebensgefährlichen Stromschlägen!

NK311: Was ist bei der Installation von Außenantennen insbesondere zu beachten?

A: Zu benachbarten Energieversorgungsleitungen ist ein seitlicher Abstand von 8 m einzuhalten.

B: An der Antenne müssen die Kontaktdaten des Betreibers erkennbar angebracht sein.

C: Im Falle einer Beschädigung dürfen umstürzende oder herabfallende Teile und Leitungen keine Energieversorgungsleitungen berühren.

D: Für die Antenne muss eine Sturmversicherung abgeschlossen werden.

Öffnen elektrischer Geräte I

  • Als Funkamateure dürfen wir Geräte öffnen und verändern
  • Zum Eigenschutz das Gerät vom Netz trennen!
  • Kondensatoren können längere Zeit Energie speichern, die gefährlich werden können
  • Auch ohne Netzanschluss besteht weiterhin Lebensgefahr bei der Berührung von Kondensatoren!
EK203: Mit welchen Gefahren muss beim Öffnen eines vom Netz getrennten Funk- oder anderen elektrisch betriebenen Gerätes gerechnet werden?

A: Elektrischer Schlag durch aufgeladene Kondensatoren im Netzteil.

B: Keine Gefahr, da das Gerät vorher von der Stromversorgung getrennt worden ist.

C: In der Ladedrossel eines Schaltnetzteiles können Spannungen gespeichert sein, die deutlich höher sind als die angelegte Versorgungsspannung.

D: Elektrischer Schlag durch Ladungen im Netztransformator.

Öffnen elektrischer Geräte II

Sicherheit bei Reparaturen

  • Eigene Geräte zu reparieren ist für viele Funkamateure Ehrensache
  • Sicherheit nicht vergessen – Schäden dürfen nicht vergrößert werden
  • Tragen von Isolierhandschuhen in einer ausreichenden Schutzklasse
  • Isoliertes Werkzeug verwenden

Fehlersuche und Vorbereitung

  • Reparatur beginnt immer mit der Fehlersuche
  • Gerät wird zunächst vom Netz getrennt, bevor es geöffnet wird
  • Achtung: Kondensatoren im Netzteil bleiben auch ohne Netzstrom geladen

Gefährliche Spannungen

  • Schaltnetzteile für Transistorendstufen können an Kondensatoranschlüssen Spannungen oberhalb der Netz-Nennspannung aufweisen
  • Bei Röhrenendstufen ist die Spannung noch deutlich höher
  • Das Verhalten kann lebensgefährlich sein

Sichere Entladung der Kondensatoren

  • Ohne Eingriffe baut sich die Ladung langsam ab – jedoch nicht schnell genug für die Sicherheit
  • Direktes Kurzschließen der Kondensatoren ist gefährlich und kann zu tödlichen Stromschlägen oder Bränden führen

Sichere Entladung mit Widerstand

  • Entladung erfolgt mit einem hochohmigen, isolierten Widerstand – langsam und sicher
  • Die Belastbarkeit des Widerstandes muss an die Kapazität des Kondensators angepasst werden
AK201: Bei der Fehlersuche in einer defekten Senderendstufe sollte vor Beginn von Reparaturarbeiten aus Sicherheitsgründen das Gerät vom Netz getrennt werden und die Netzteilkondensatoren ...

A: durch Kurzschluss über ein Strommessgerät sicher entladen werden.

B: über einen sehr niederohmigen Widerstand (< 1 Ohm / 0,5 W) sofort vollständig entladen werden.

C: über einen hochohmigen Widerstand mit ausreichender Leistung dauerhaft entladen werden.

D: erst nach Ablauf einer Wartezeit von ca. zwei Minuten berührt werden.

Blitzschutz

Blitzschutz

  • Antennen sind durch direkte Blitzeinschläge gefährdet
  • Schutzmaßnahmen nach anerkannten Regeln der Technik ergreifen
  • Es gibt vom VDE die Norm VDE 0185-305

Achtung

Arbeiten an einem Blitzschutzsystem sollten ausschließlich durch Blitzschutzfachkräfte vorgenommen werden, die über eine entsprechende Ausbildung verfügen!

VE603: In welchem Regelwerk finden sich anerkannte Regeln der Technik über den Blitzschutz von Amateurfunkantennenanlagen?

A: Blitzschutzvorschriften der zuständigen Bauaufsichtsbehörde

B: Regularien der Amateurfunkverbände

C: Bestimmungen des Amateurfunkgesetzes (AFuG)

D: VDE-Normen

Blitzerdung

  • Antennenanlagen erhöhen nicht die Wahrscheinlichkeit für einen Blitzeinschlag
  • Wenn aber ein Blitz einschlägt, dann in die exponierte Antenne
  • Deshalb müssen Antennenanlagen geerdet oder in ein vorhandenes Blitzschutzkonzept integriert werden

Überspannung

[photo:191::Durch Überspannung völlig zerstörter Kondensator in einem Netzteil. Ursache war ein Blitzeinschlag in der Nähe der Station. Hier kam die Überspannung über das Stromnetz.]

Blitzschutz

  • Blitzschutz-Zwischenstecker für Koaxialkabel mit Gasentladungsröhre
  • Antennenzuleitung nach dem Funkbetrieb erden, z. B. an Gebäudeerdungsanlage
  • Dafür ist eine Erdungsleitung notwendig
EK209: Unter welchen Bedingungen darf eine Gebäudeerdungsanlage für die Antennenerdung verwendet werden?

A: Die Antennenanlage darf nicht über die von der Gebäudeerdungsanlage eingeschlossenen Fläche hinausragen.

B: Wenn die Gebäudeerdung vom Prüf- und Messdienst der Bundesnetzagentur abgenommen wurde.

C: Für jede Antenne muss eine separate Erdungsanlage unabhängig von der Gebäudeerdungsanlage aufgebaut werden.

D: Jede Gebäudeerdungsanlage kann verwendet werden.

EK210: Welches Material und welcher Mindestquerschnitt kann für eine Erdungsleitung zwischen einem Antennenstandrohr und einer Erdungsanlage nach VDE 0855-300 beispielsweise verwendet werden?

A: Ein- oder mehrdrähtiger - aber nicht feindrähtiger - Leiter aus Kupfer (4 mm²) oder Aluminium (10 mm²).

B: Ein- oder mehrdrähtiger - aber nicht feindrähtiger - Leiter aus Kupfer (10 mm²) oder Aluminium (16 mm²).

C: Einzelmassivdraht aus Kupfer (16 mm²), Aluminium (25 mm²) oder Stahl (25 mm²).

D: Einzelmassivdraht aus Kupfer (16 mm²), Aluminium (25 mm²) oder Stahl (50 mm²).

Blitzschutzkonzept

  • Bei Änderungen an der Blitzschutzanlage eine Blitzschutz-Fachkraft einbeziehen
  • Insbesondere beim Anschluss von Antennen-Standrohren an die Blitzschutzanlage
  • Aufnahme der Veränderungen in das Blitzschutzkonzept des Gebäudes
EK211: Unter welchen Bedingungen darf das Standrohr einer Amateurfunkantenne auf einem Gebäude mit dem gebäudeeigenen Blitzschutzsystem verbunden werden?

A: Wenn für die Verbindungsleitung ein Kupferleiter mit ausreichend großem Querschnitt verwendet wird.

B: Wenn eine Blitzschutz-Fachkraft die Verbindung des Standrohres der Amateurfunkantenne mit dem Blitzschutzsystem im Blitzschutzkonzept vorsieht.

C: Nach den geltenden Vorschriften muss immer ein getrenntes Blitzschutzsystem für die Amateurfunkantenne aufgebaut werden.

D: Nach den geltenden Vorschriften muss das Standrohr der Amateurfunkantenne mit einem Gebäudeblitzschutzsystem verbunden werden.

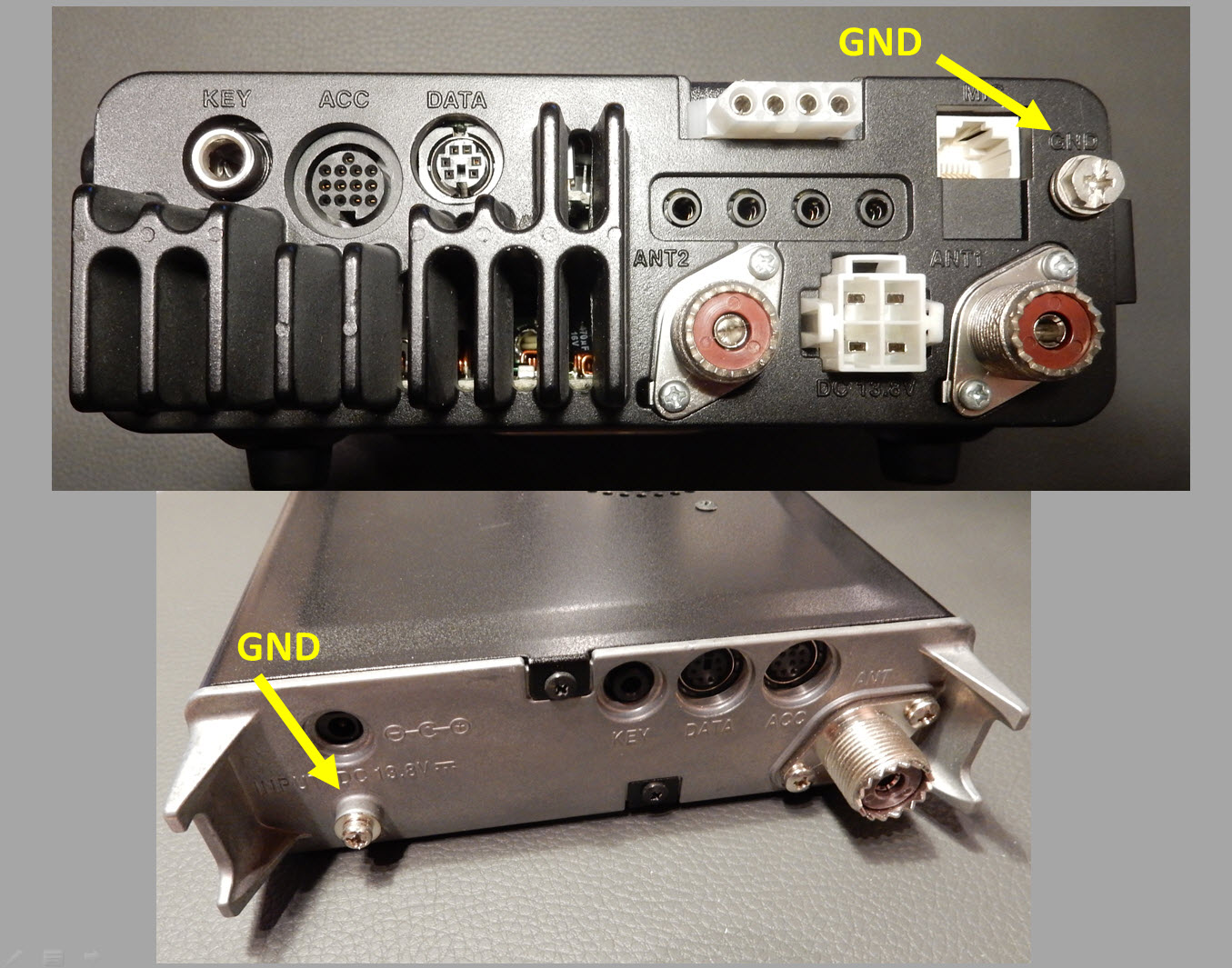

Potentialausgleich

Potentialausgleich und Erdung

  • Durch Potentialausgleich wird eine gefährliche Berührungsspannung zwischen den Geräten vermieden
  • Mittels Erdung werden unerwünschte elektrische Ströme vom Gehäuse in die Erde abgeleitet
  • Geräte mittels kurzer Leitungen zusammenführen
  • Mit Haupterdungsschiene des Gebäudes verbinden
  • VDE 0855-300 für Erdung von Funkanlagen

Achtung

Der Anschluss von Potentialausgleich und Erdung sollte nur vorgenommen werden, wenn man genau weiß, was man tut. Im Zweifel sollte man sich von einem erfahreneren Funkamateur oder einer Elektrofachkraft helfen lassen.

VE604: Unter welchen Bedingungen ist die Norm VDE 0855-300 für den Potentialausgleich und die Erdung von Funkanlagen bzw. die Normenreihe VDE 0185-305 zum Blitzschutz heranzuziehen?

A: Die Norm VDE 0855-300 gilt für Gebäude, auf denen Antennen errichtet sind. Drahtantennen und freistehende Antennenmasten sind davon ausgenommen.

B: Die Norm VDE 0855-300 gilt für alle Amateurfunk-Sendeanlagen. Die Normenreihe VDE 0185-305 gilt nur für Gebäude mit Blitzschutzsystem.

C: Beide Normen sind dann anzuwenden, wenn Gebäude von Blitzen getroffen werden können.

D: Wenn die Antennenanlage weit genug vom Gebäude entfernt ist, muss die Normreihe VDE 0185-305 nicht angewendet werden.

Schutzerdung und Potentialausgleich I

Problem:

  • Leitfähige Gegenstände können unerwünschte Potentiale (Spannungen) aufweisen
  • Z. B. elektrische Aufladung, Blitz oder Fehler im Gerät
EK208: Welche Maßnahmen müssen zum Personenschutz bei Koaxialkabeln zur Verhinderung von Spannungsunterschieden ergriffen werden?

A: Für alle Koaxialkabel von Antennen sind Überspannungsableiter vorzusehen.

B: Die Schirme aller Koaxialkabel von Antennen müssen miteinander und mit der Haupterdungsschiene verbunden werden.

C: Neben der Erdung des Antennenmastes sind keine weiteren Maßnahmen erforderlich.

D: Die Koaxialkabel müssen ein Schirmungsmaß von mindestens 40 dB aufweisen.

Schutzerdung und Potentialausgleich II

Potentialausgleich in Haushalten und Stationen

  • In jedem Haushalt und bei jeder Amateurfunkstation gibt es zahlreiche elektrisch leitfähige Gegenstände (z. B. Erdleitungen, Wasserleitungen, Heizungsrohre, Koaxialkabel, Metallgehäuse)
  • Defekte, Fehler bei Elektroinstallationen, elektrostatische Aufladungen oder Blitzschlag können zu gefährlichen Potentialdifferenzen führen
  • Durch Verbinden aller leitfähigen Teile in einem Bereich wird ein Potentialausgleich erreicht, der Personen vor elektrischem Schlag schützt
  • Die Verbindungen müssen niederohmig sein, um einen sicheren Potentialausgleich zu gewährleisten
AK202: Warum ist eine möglichst niederohmige Verbindung aller Potentialausgleichsanschlüsse der Geräte einer Amateurfunkstelle anzustreben?

A: Zur Begrenzung von Kurzschlussströmen bei Gerätefehlern

B: Zur Symmetrierung bei paralleldrahtgespeisten Antennen

C: Zur Vermeidung von Geräteschäden bei Überspannungen

D: Zum Schutz von Personen

Resonanz in separaten Erdungsleitungen

  • Geräte werden geerdet, um fremde Potentiale sicher abzuleiten
  • Hochfrequenzströme suchen oft eigene Wege – separate Erdungsleitungen können dadurch in Resonanz mit der Sendefrequenz geraten
  • Bei einer Leitungslänge von $ \lambda/4 $ oder einem ungeraden Vielfachen davon entsteht Resonanz
  • Da das Ende der Leitung geerdet ist, kann sich dort kein Spannungsbauch bilden – stattdessen baut sich am Anschluss der Erdungsleitung am Sender eine hohe Spannung auf
  • Das Sendergehäuse wird „heiß“ und berührungsempfindlich, was zu elektrischem Schlag oder Verbrennungen führen kann
AK203: Ihr 400 W-Kurzwellensender ist über eine separate Erdungsleitung mit dem Potentialausgleich Ihres Hauses verbunden. Im Sendebetrieb stellen Sie fest, dass auf bestimmten Bändern das Gehäuse des Senders "heiß" ist, d. h. Hochfrequenzspannung merklicher Amplitude auf dem Gerätegehäuse liegt. Was kann die Ursache hierfür sein?

A: Die verwendete Kupfer-Erdleitung ist nicht versilbert und somit zur guten Ableitung von Hochfrequenz nicht geeignet.

B: Die Länge der Erdleitung entspricht annähernd einer halben Wellenlänge der Sendefrequenz oder Vielfachen davon.

C: Die Länge der Erdleitung entspricht annähernd einem Viertel der Wellenlänge der Sendefrequenz oder einem ungeraden Vielfachen davon.

D: Für die verwendete Erdleitung wurde ein massiver Leiter anstatt einer für Hochfrequenz besser geeigneten mehradrigen Litze verwendet.

Tipps

  • Ändere die Länge der separaten Erdungsleitung so, dass keine Resonanz mit einem der Amateurfunkbänder auftritt
  • Gegebenenfalls muss eine vorhandene Erdungsleitung verlängert werden

Statische Aufladung von Antennen

  • Unerwünschte Spannungen an Antennen durch statische Aufladungen
  • Bei ungeerdeten Drahtantennen
  • Z. B. durch Regen und Hagel
  • Führt zu Prasselstörungen beim Empfang
EK206: Auf welchen besonderen Sicherheitsaspekt ist speziell bei ungeerdeten Drahtantennen zu achten?

A: Bei Sonnenstürmen entstehen elektrische Aufladungen, die hohe Spannungen erzeugen können.

B: Durch die fehlende Erdung und den Strombauch im Speisepunkt kann der Mittenisolator zu stark erhitzt werden und durchschmelzen.

C: Bereits durch Regen oder Hagel kann es zu elektrischen Aufladungen der Antenne kommen.

D: Durch die Sendeleistung entstehen hohe Spannungen gegen Erde, die eine dickere Isolierung des Antennendrahtes erfordern.

EK207: Wie lassen sich elektrostatische Aufladungen, die insbesondere bei ungeerdeten Drahtantennen auftreten können, wirkungsvoll vermeiden, ohne die Funktion der Funkanlage zu beeinträchtigen?

A: Mit Hilfe der Abblockkondensatoren in einem zwischengeschalteten Stehwellenmessgerät.

B: Das Einschleifen eines Anpassgerätes zwischen Transceiver und Antenne neutralisiert die Aufladungen.

C: Durch hochohmige Ableitwiderstände zwischen den Anschlüssen an der Antenne und dem Erdanschluss der Amateurfunkstelle.

D: Durch niederohmige Ableitwiderstände zwischen den Anschlüssen an der Antenne und dem Erdanschluss der Amateurfunkstelle.

Berühren von Antennen I

Eine Sendeantenne in Betrieb berührt man nicht!

  • Hohe Wechselspannungen
  • Verursachen Herzrhythmusstörungen, Verbrennungen und andere Verletzungen
  • Kann zum Tod führen
  • Auch zu Sekundärunfall wie Sturz von der Leiter durch Erschrecken und Verkrampfen
EK202: Welche möglichen Gefahren bestehen beim Berühren von im Sendebetrieb befindlichen Antennen?

A: Stromschlag durch die Gleichspannungsversorgung der Sender-Endstufe, die direkt am Antennenausgang anliegt.

B: Keine, da durch den "Skin-Effekt" ein Stromfluss durch den menschlichen Körper verhindert wird.

C: Verletzungen und Verbrennungen durch hochfrequente Spannungen.

D: Keine, sofern die Antenne ordnungsgemäß über ein Blitzschutzsystem mit Erde verbunden ist.

Berühren von Antennen II

Hohe Spannungen an Sendeantennen

Der folgende Alt-Text wurde noch nicht geprüft: 1) Kurzzusammenfassung: Ein Schaltbild mit Quelle, einem Block „Anpassglied“, einer waagerechten Leitung und einer darüber eingezeichneten blauen sinusförmigen Kurve, dazu eine Längenangabe „λ/2“. 2) Detaillierte Beschreibung: Links ist ein kreisförmiges Quell-Symbol, verbunden mit einem rechteckigen Block mit der Beschriftung „Anpassglied“, der nach unten mit einem Erdungssymbol verbunden ist. Vom rechten Rand des Blocks führt eine durchgehende, waagerechte, schwarze Leitung nach rechts. Oberhalb der Leitung steht eine beidseitige Pfeillinie (Doppelpfeil) mit der mittigen Aufschrift „λ/2“. Entlang der waagerechten Leitung ist eine hellblaue, sinusförmige Kurve eingezeichnet, die links unterhalb der Leitung beginnt, ansteigt, die Leitung im rechten Drittel ungefähr kreuzt und am rechten Rand oberhalb der Leitung endet; in der Nähe dieser Kurve steht kursiv der Buchstabe „U“. Es sind keine Achsen, Skalen oder weiteren Beschriftungen vorhanden.
Abbildung NEAS-21.12.1: Wie beim klassischen Dipol bilden sich bei der endgespeisten Halbwellenantenne an beiden Enden Spannungsbäuche. Dort ist eine Berührung besonders gefährlich

Abhängigkeit von Antennentyp und Sicherheit

Der folgende Alt-Text wurde noch nicht geprüft: 1) Kurze Zusammenfassung: Das Bild zeigt eine Quelle mit einem beschrifteten Anpassglied, eine horizontale Leitung und darauf eine blaue sinusförmige Kurve U über eine Länge, die mit 2·λ angegeben ist. 2) Detaillierte Beschreibung: Links befindet sich ein kleines kreisförmiges Anschlusssymbol, das nach rechts in einen rechteckigen Block übergeht; der Block ist mit „Anpassglied“ beschriftet und hat nach unten ein Massezeichen. Von dort führt eine durchgehende horizontale schwarze Linie (Leitung) bis zum rechten Bildrand. Entlang dieser Linie ist eine blaue sinusförmige Kurve eingezeichnet, die die Leitung als Nulllinie kreuzt; sie zeigt zwei vollständige Perioden. Nahe der Mitte steht in Blau der Buchstabe „U“. Oberhalb verläuft über die gesamte Breite eine horizontale Doppelpfeillinie mit Pfeilspitzen nach links und rechts, beschriftet mit „2 · λ“. Weitere Markierungen sind nicht vorhanden.
Abbildung NEAS-21.12.2: Eine endgespeiste Halbwellenantenne für das 80-m-Band kann ohne Probleme auch für das 20-m-Band genutzt werden. In diesem Fall bilden sich mehrere Spannungsbäuche aus. Deshalb ist Verletzungsgefahr nicht nur an den Antennenenden besonders hoch, das ist sie auch bei den Spannungsbäuchen dazwischen.

AK204: Ab welchen Sendeleistungen kann an Sendeantennen Verletzungsgefahr durch hochfrequente Spannungen bestehen?

A: Auf Kurzwelle ab 100 Watt, auf VHF/UHF ab 50 Watt

B: Bei Sendeleistungen höher 500 Watt

C: Bereits bei geringen Sendeleistungen von wenigen Watt

D: Bei Sendeleistungen höher 100 Watt

Aufenthalt im Strahlengang

  • Insbesondere im Mikrowellenbereich werden Parabol- oder Helixantenen verwendet
  • Hoher Antennengewinn
  • Aus wenig Eingangsleistung wird eine hohe Strahlungsleistung
  • 20 dB sind üblich ⇒ 1 W Sendeleistung werden 100 W Strahlungsleistung
  • Hohe elektromagnetische Felder in der Strahlungskeule
  • Gefahr für Körper, insbesondere Augen, Gehirn und Hoden
  • Kann zu Erkrankungen dieser Organe führen
  • Die Strahlung ist nicht direkt zu spüren
  • Der Aufenthalt im direkten Strahlengang von Sendeantennen ist zu vermeiden!
EK201: Was ist aus Sicherheitsgründen besonders beim Umgang mit Mikrowellen zu beachten?

A: Ein Aufenthalt im direkten Strahlengang von Sendeantennen ist zu vermeiden.

B: Zur Einhaltung des Personenschutzes muss EMV-Schutzkleidung getragen werden.

C: Es ist eine Kopfbedeckung aus Abschirmfolie (z. B. aus Aluminium) zu tragen.

D: Der Duty-Cycle des Senders sollte 50 % nicht überschreiten.

Fragen?

Links zu diesem Foliensatz
