Recht zum Selbstbau
- Sender und Sendeanlagen benötigen normalerweise eine behördliche Zulassung
- Funkamateure sind davon ausgenommen
- Sie sind berechtigt, im Handel erhältliche, selbstgefertigte oder auf Amateurfunkfrequenzen umgebaute Sendeanlagen zu betreiben
A: benötigt in keinem Fall eine Standortbescheinigung der BNetzA für seine Amateurfunkstelle.
B: darf mit seiner Amateurfunkstelle jederzeit Nachrichten für und an Dritte übermitteln, die nicht den Amateurfunkdienst betreffen.
C: muss die einschlägigen Bestimmungen der BNetzA zur elektrischen Sicherheit nicht beachten.
D: ist berechtigt, im Handel erhältliche, selbst gefertigte oder auf Amateurfunkfrequenzen umgebaute Sendeanlagen zu betreiben.

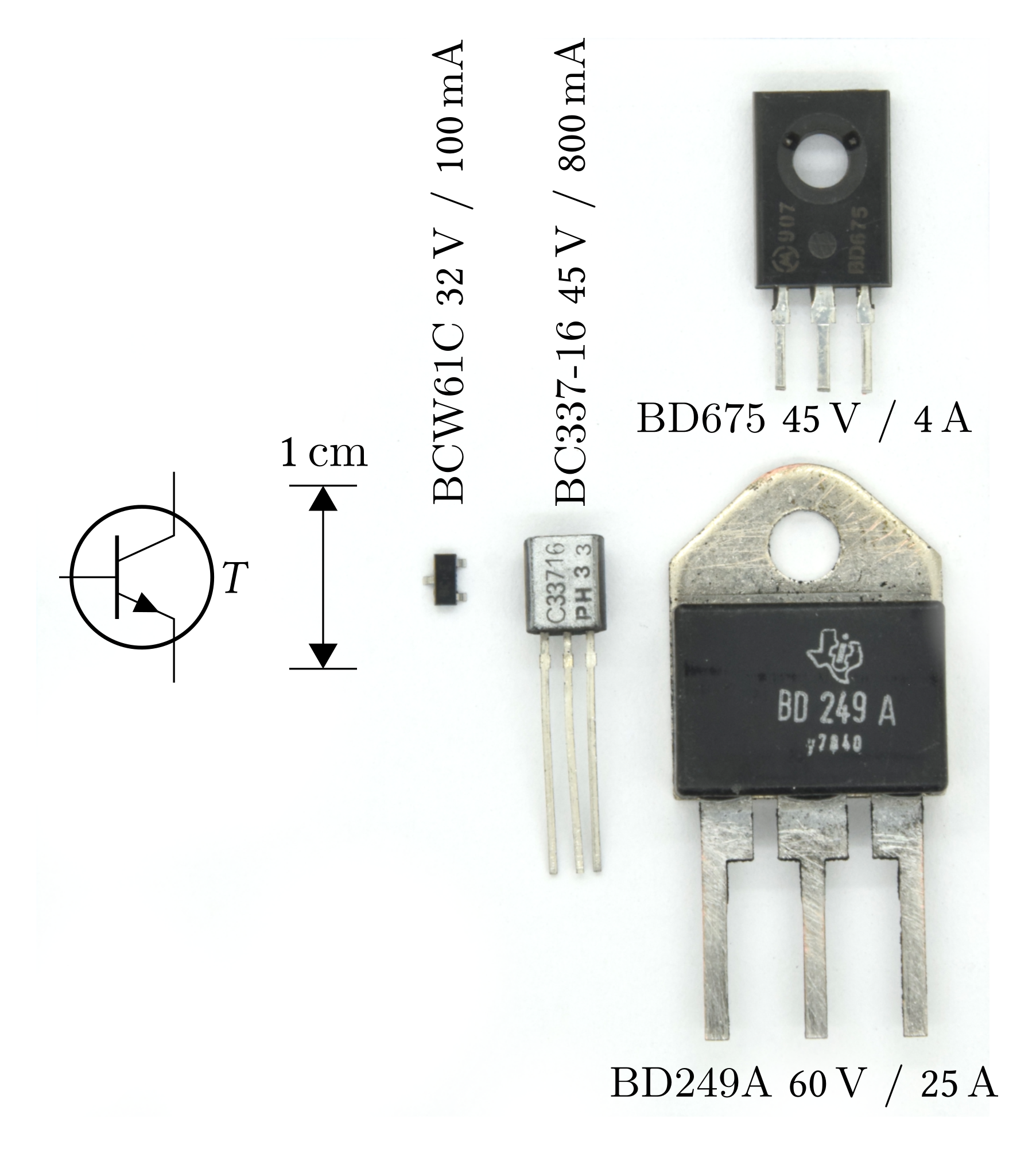

Bauteile
- Zum Selbstbau werden verschiede elektronische Bauteile benötigt
- Diese weisen unterschiedliche Eigenschaften auf
- In Klasse N gibt es nur wenige, einfache Schaltungen → mehr in Klasse E und A
- Kenntnisse der Symbole und Bezeichnungen reichen
Anforderungen an Funkgeräte
- Alle im Handel erhältlichen, seriengefertigten Funkanlagen müssen die grundlegenden Anforderungen und Bestimmungen des Funkanlagengesetzes (FuAG) einhalten
- EU-Konformitätserklärung (CE-Kennzeichnung) vor in Verkehr bringen erstellen
- Nur dann dürfen vom Markt bereitgestellte Anlagen in Betrieb genommen werden
A: Für solche Amateurfunkgeräte gibt es keine Regelung.
B: Das Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln (EMVG)
C: Die Amateurfunkverordnung (AfuV)
D: Das Funkanlagengesetz (FuAG)
A: Bausätze für Amateurfunkanlagen
B: Auf dem Markt bereitgestellte Amateurfunkanlagen
C: Kommerziell hergestellte Funkanlagen, die zu Amateurfunkzwecken umgebaut wurden
D: Selbstgebaute Amateurfunkanlagen
A: Seriengefertigte Geräte müssen die grundlegenden Anforderungen nach dem Funkanlagengesetz (FuAG) einhalten und eine CE-Kennzeichnung tragen.
B: Seriengefertigte Amateurfunkgeräte unterliegen nicht dem Funkanlagengesetz (FuAG).
C: Die Funkgeräte müssen eine nationale Zulassungskennzeichnung nach Vorgabe der BNetzA tragen.
D: Selbstgebaute Funkgeräte müssen die grundlegenden Anforderungen nach dem Funkanlagengesetz (FuAG) einhalten und eine CE-Kennzeichnung tragen.
A: Amateurfunkempfänger brauchen grundsätzlich keinerlei Bestimmungen einzuhalten.
B: Grundlegende Anforderungen an Amateurfunkempfänger sind in der Amateurfunkverordnung geregelt.
C: Es sind die Bestimmungen des Funkanlagengesetzes (FuAG) einzuhalten.
D: Amateurfunkempfänger dürfen ausschließlich von Funkamateuren betrieben werden; darüber hinaus gibt es keine weiteren Vorschriften.
Selbstbau
- Ausnahme: von Funkamateuren selbst gebaute und umgebaute Funkanlagen
- Müssen nicht die Anforderungen des Funkanlagengesetzes erfüllen
- Müssen keine CE-Kennzeichnung tragen
A: Solche Amateurfunkanlagen müssen der BNetzA zur Prüfung vorgestellt werden.
B: Solche Amateurfunkanlagen müssen den Anforderungen des Funkanlagengesetzes (FuAG) genügen.
C: Solche Amateurfunkanlagen müssen nicht den Anforderungen des Funkanlagengesetzes (FuAG) genügen.
D: Solche Amateurfunkanlagen sind nach den Funkanlagengesetzes (FuAG) nicht zulässig.
Elektrische Spannung
Wiederholung vom Anfang des Kurses:
- Nach Trennung von positiven und negativen Ladungen versuchen diese wieder zusammenzukommen
- Es liegt eine elektrische Spannung vor
- Die Einheit ist Volt, abgekürzt $\unit{\volt}$
A: Ampere (A)
B: Ohm ($\Omega$)
C: Amperestunden (Ah)
D: Volt (V)
Kleine Spannungen
- Empfängereingang: $\qty{10}{\micro\volt}$
- Mikrofon: $\qty{200}{\milli\volt}$
- Batterie: $\qty{1,5}{\volt}$ oder $\qty{9}{\volt}$
| Bezeichnung | Abkürzung | Wert |
|---|---|---|
| 1 Mikrovolt | $\qty{1}{\micro\volt}$ | $\qty{0,000001}{\volt}$ |
| 1 Millivolt | $\qty{1}{\milli\volt}$ | $\qty{0,001}{\volt}$ |
| 1 Volt | $\qty{1}{\volt}$ | $\qty{1}{\volt}$ |
Große Spannungen
- Steckdose: $\qty{230}{\volt}$
- Elektrostatisch aufgeladene Antenne: $\qty{1,5}{\kilo\volt}$
- Höchstspannungsleitung: $\qty{380}{\kilo\volt}$
| Bezeichnung | Abk. | Wert |
|---|---|---|
| 1 Kilovolt | $\qty{1}{\kilo\volt}$ | $\qty{1000}{\volt}$ |
| 1 Megavolt | $\qty{1}{\mega\volt}$ | $\qty{1000000}{\volt}$ |
| 1 Gigavolt | $\qty{1}{\giga\volt}$ | $\qty{1000000000}{\volt}$ |
A: 4,200 μV
B: 4200 MV
C: 4200 kV
D: 4200 mV
Elektrischer Strom
Stromkreis
- Beim Anschluss eines elektrischen Verbrauchers an die Pole einer Spannungsquelle, fangen die Ladungen an sich zu bewegen
- Das ist ein geschlossener Stromkreis
- Je nach Spannung und Verbraucher fließt mehr oder weniger Strom
- Die elektrische Stromstärke wird in Ampere ($\unit{\ampere}$) gemessen
A: Amperestunden (Ah)
B: Volt (V)
C: Ampere (A)
D: Ohm ($\Omega$)
Beispiele für Stromstärke
| Verbraucher | |||
|---|---|---|---|

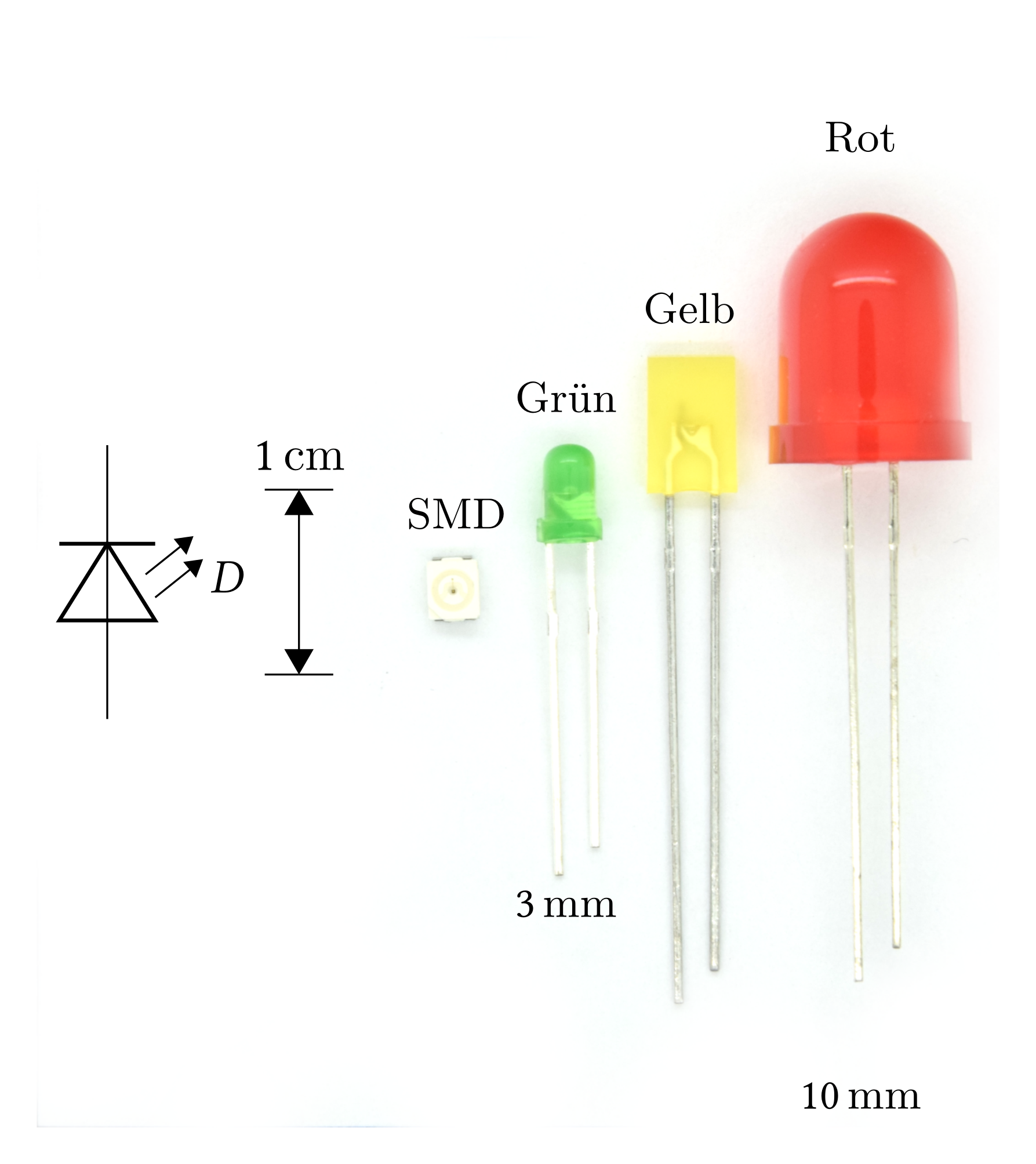

| Leuchtdiode (LED) | $\qty{5}{\milli\ampere}$ | = | $\qty{0,005}{\ampere}$ |
| Transceiver im Empfangsbetrieb | $\qty{900}{\milli\ampere}$ | = | $\qty{0,9}{\ampere}$ |
| Transceiver im Sendebetrieb | $\qty{21}{\ampere}$ | = | $\qty{21}{\ampere}$ |
A: 0,042 A.
B: 4,2 A.
C: 0,42 A.
D: 0,0042 A.
Gefahren durch elektrischen Strom
- Stromschlag vermeiden!
- An anerkannte Regeln der Technik halten
- Vom Verband der Elektrotechnik Elektronik und Informationstechnik e. V. (VDE)
- Schutz von Menschen, Tieren und Sachen
A: Es gelten keine besonderen Vorschriften, da ein Funkamateur eine sachkundige Person ist.
B: Nach den anerkannte Regeln der Technik, wie sie z. B. in den VDE-Normen festgelegt sind.
C: Sie ist nach den CEPT-Empfehlungen aufzubauen.
D: Es gelten die Vorschriften der örtlichen Stromversorger.
Gefährliche Spannung
- Wechselspannung (AC) über $\qty{50}{\volt}$
- Gleichspannung (DC) über $\qty{120}{\volt}$
- Darunter kommt es zu keinen lebensbedrohlichen Beeinträchtigungen des menschlichen Körpers
A: 20 V (AC), 60 V (DC)
B: 50 V (AC), 120 V (DC)
C: 100 V (AC), 140 V (DC)
D: 75 V (AC), 150 V (DC)
Stromunfälle
- Abhängig von Stromstärke und Dauer des Stromflusses
- Weg durch den Körper
- Ab $\qty{30}{\milli\ampere}$ lebensgefährliche Schäden
Auswirkungen auf den Körper
- Herzrhythmusstörungen, Herzkammerflimmern oder Herzstillstand, inbesondere bei einem Stromweg im Brustbereich
- Verbrennungen, meist an den Ein- und Austrittstellen des elektrischen Stroms
- Verkrampfen der Muskulatur
- Sekundärunfälle wie einen Sturz, verursacht durch den hervorgerufenden Schreck oder eine Muskelverkrampfung
- Zusätzlich (Stör-)Lichtbogen mit hellem Leuchten über die Luft möglich
Gefahr beim Öffnen von Geräten
- Kondensatoren können hohe Spannungen speichern
- Es können in abgeschalteten Geräten noch gefährliche Spannungen anliegen
- Beim Öffnen von Geräten erfahrenen Funkamateur oder Elektrofachkraft zu Hilfe holen
A: Verbrühungen, Muskelkater, Atembeschwerden
B: Verbrennungen, Muskelverkrampfungen, Herzrhythmusstörungen
C: Verätzungen, Muskelentzündungen, Herzklopfen
D: Verkochungen, Muskelzucken, Herzasthma
A: Lichtblitze, Stromspitzen, Folgeschäden durch Ohnmacht
B: Stromunfälle, Spannungsabfälle, Unfälle durch Erschrecken
C: elektrische Körperdurchströmung, Störlichtbogen, Sekundärunfälle
D: Stromschlag, Kurzschluss, Auslösen von Sicherungen
Erste Hilfe
- In den ersten Minuten entscheidend für die Schwere der Unfallfolgen
- Unbedingt Arzt aufsuchen
- Herzrhythmusstörungen und Herzkammerflimmern können Stunden nach dem Unfall auftreten
A: Es ist ein Arzt aufzusuchen, da Herzrhythmusstörungen und Herzkammerflimmern auch noch viele Stunden nach einem Stromschlag auftreten können.
B: Sofern sich die verunfallte Person gut fühlt, sind keine Maßnahmen erforderlich.
C: Bei Stromschlag mit Wechselstrom (AC) ist ein Arzt aufzusuchen, bei Stromschlag mit Gleichstrom (DC) ist kein Arzt erforderlich.
D: Personen, die einen Stromschlag erlitten haben, sind unverzüglich in eine stabile Seitenlage zu bringen.
5 Sicherheitsregeln in der Elektrotechnik
- Freischalten, z. B. Gerät ausschalten
- Gegen Wiedereinschalten sichern, z. B. Stecker ziehen

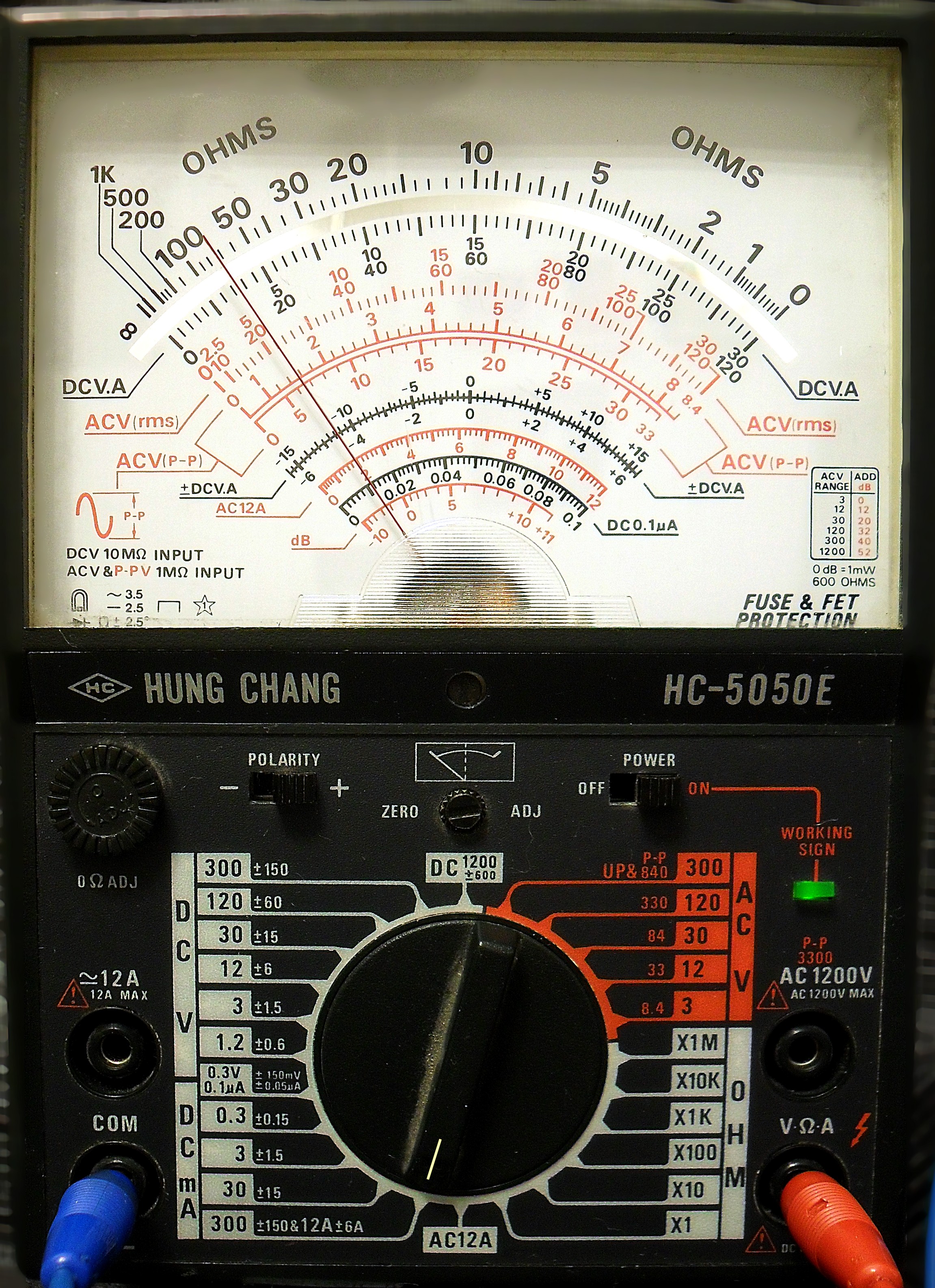

- Spannungsfreiheit feststellen, z. B. mit einem Multimeter messen
- Erden und Kurzschließen, z. B. das Gehäuse und Zuleitungen erden
- Benachbarte, unter Spannung stehende Teile abdecken oder abschranken (findet bei einzelnen Geräten meist keine Anwendung)
Leiter und Nichtleiter
Materialien lassen sich in drei Gruppen einteilen:
- Leiter
- Nichtleiter
- Halbleiter
Leiter
- Leiten elektrischen Strom
- Sind meistens aus Metall
- Manche können Strom besser leiten als andere
Leiter, sortiert von besonders gut zu weniger gut leitend
| Ordnung | Material |
|---|---|
| 1 | Silber |
| 2 | Kupfer |
| 3 | Gold |
| 4 | Aluminium |
| 5 | Wolfram |
| 6 | Zink |
| 7 | Zinn |
A: Kupfer
B: Aluminium
C: Wolfram
D: Zink
A: Kupfer
B: Gold
C: Zinn
D: Silber
A: Gold
B: Kupfer
C: Zinn
D: Aluminium
Nichtleiter
- Leiten keinen elektrischen Strom
- Auch Isolatoren genannt
Isolatoren
| Bezeichnung | Abkürzung |
|---|---|
| Porzellan | |
| Polyethylen | PE |
| Polystyrol | PS |
| Kork | |
| Polyvinylchlorid | PVC |
| Polytetrafluorethylen | PTFE |
A: Porzellan, Polyethylen (PE), Polystyrol (PS)
B: Porzellan, Polyethylen (PE), Bronze
C: Polytetrafluorethylen (PTFE), Polyvinylchlorid (PVC), Wolfram
D: Polystyrol (PS), Messing, Kork
Stromkreis
- Besteht aus einer Spannungsquelle und einem Verbraucher
- Die Spannung bringt den Strom zum Fließen

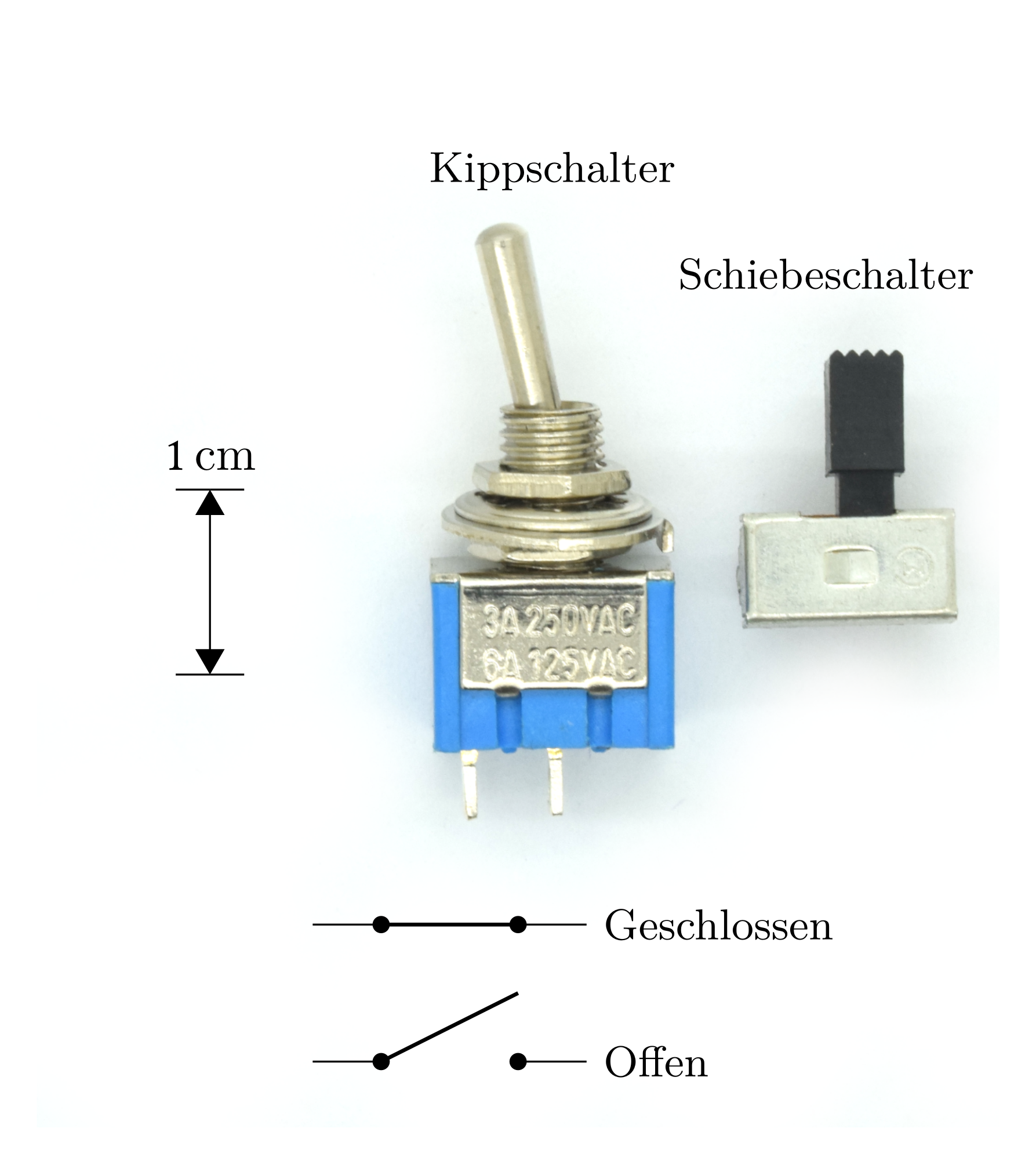

Schalter
- Unterbricht oder schließt Stromkreis
- Bei offenem Schalter ist der Stromfluss unterbrochen
A: Erde
B: Masse
C: Schalter
D: Antenne

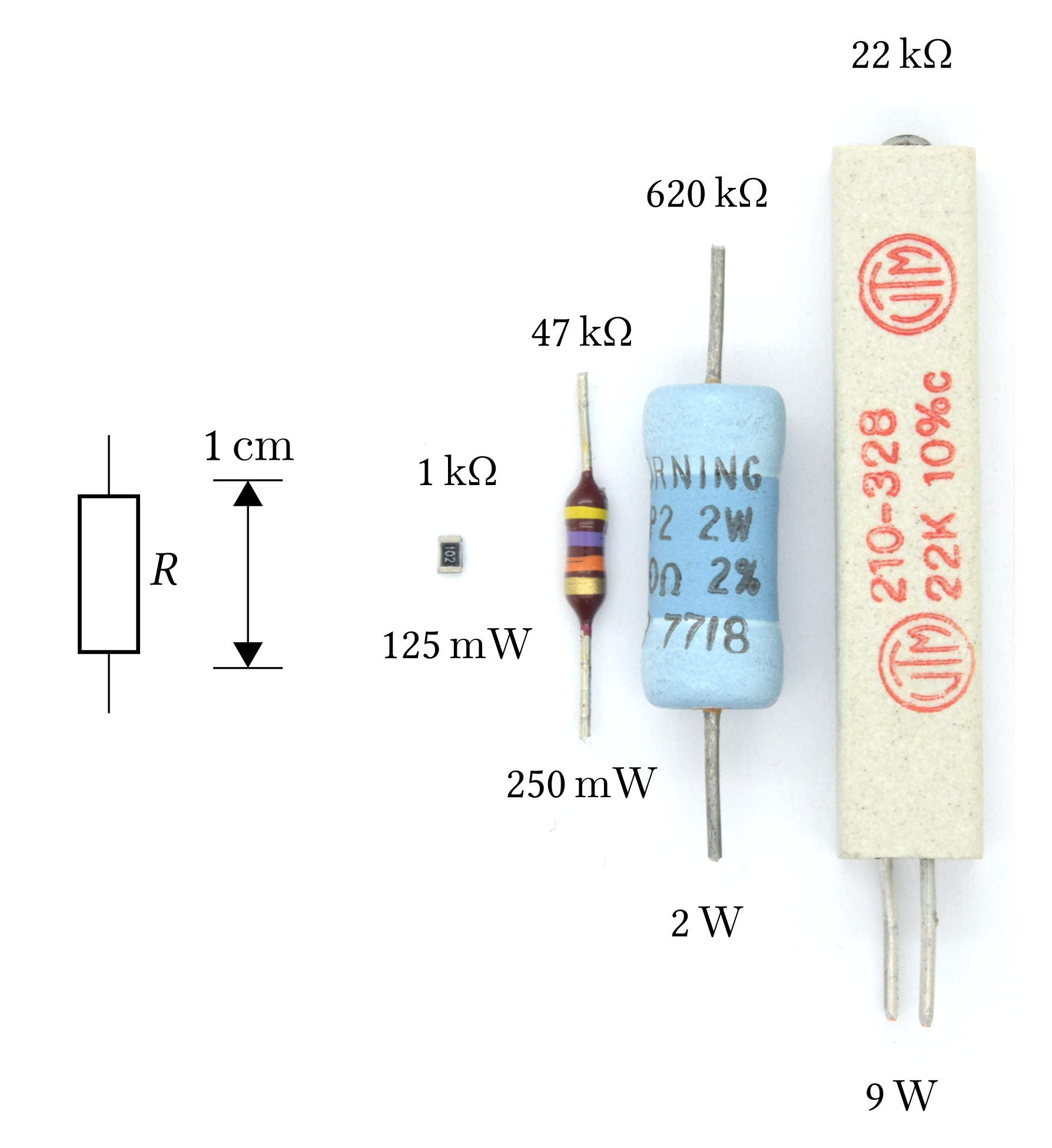

Widerstand
- Begrenzt den Stromfluss
- Wandelt Strom in Wärme um
A: Spule
B: Kondensator
C: Diode
D: Widerstand
Stromrichtung
Vom Pluspol zum Minuspol: technische Stromrichtung
A: Nein, weil kein geschlossener Stromkreis vorhanden ist.
B: Ja, weil die Spannungsquellen nie exakt identisch sind.
C: Ja, weil der Pluspol mit dem Minuspol verbunden ist.
D: Nein, weil dies nur bei verschiedenen Spannungsquellen möglich ist.
Physikalische Stromrichtung
- Technische Stromrichtung vom Plus-Pol zum Minus-Pol
- In der Wissenschaft hat sich später erst herausgestellt, dass sich in Metallen die negativ geladenen Teilchen (Elektronen) bewegen
- Elektronen werden vom Minus-Pol der Spannungsquelle abgestoßen und vom Plus-Pol angezogen
- Die Physikalische Stromrichtung ist entgegen gesetzt zur technischen Stromrichtung

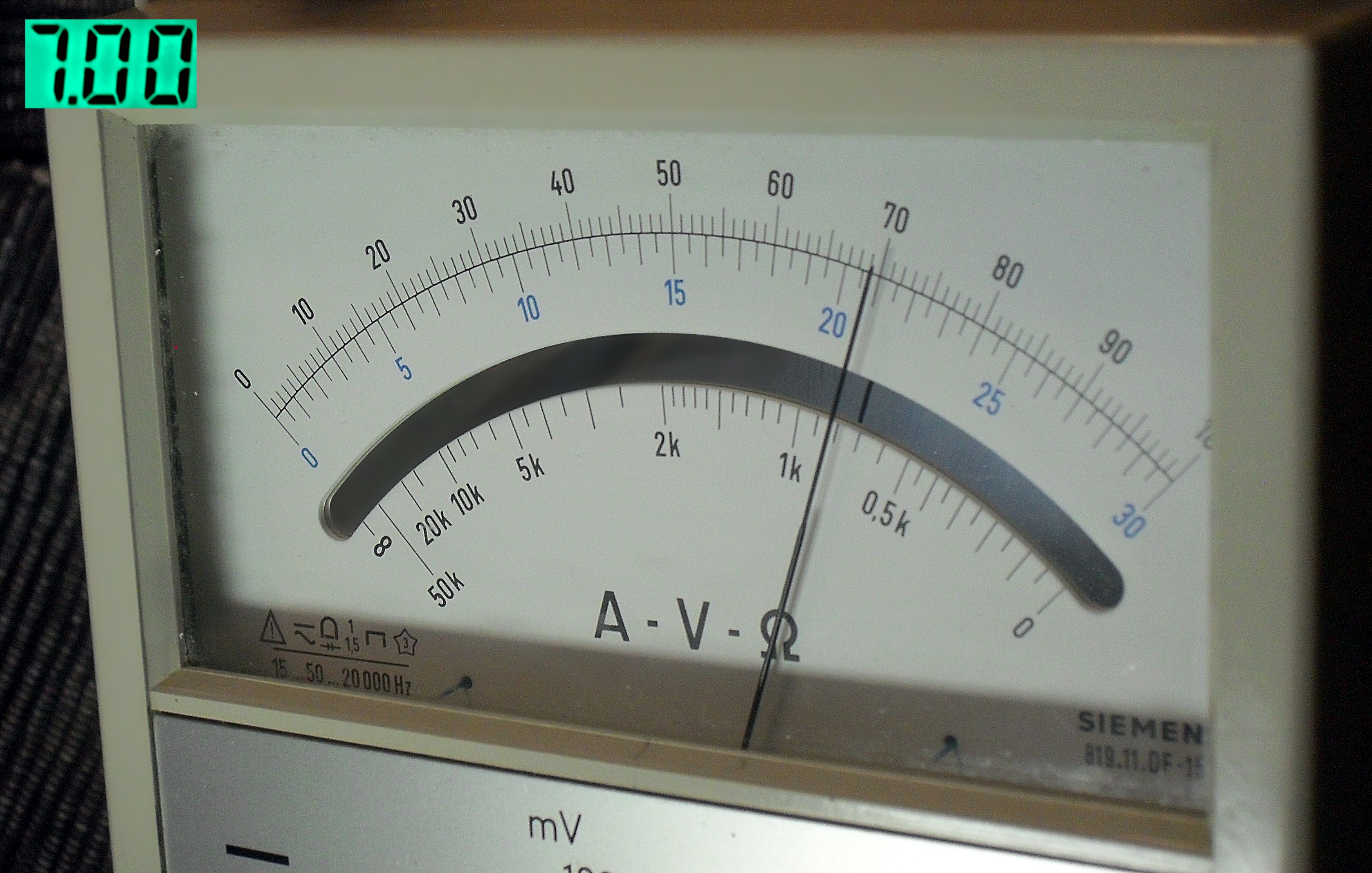

Spannungsmessung
- Spannungen lassen sich mit einem Messgerät ermitteln
- Schaltsymbol „V mit einem Kreis“
- Messgerät richtig einstellen
- An den richtigen Stellen messen
Richtig messen
- Spannung wird zwischen zwei Punkten gemessen
- Parallel zum zu messenden Bauteil
A: Strommessgerät
B: Spannungsmessgerät
C: Stromquelle
D: Spannungsquelle
A: 3 V
B: 2,25 V
C: 1,5 V
D: 0 V
A: 1,5 V
B: 0 V
C: 3 V
D: -3 V
Strom messen
- Strommessgeräte messen den elektischen Strom
- Schaltsymbol „A in einem Kreis“
Richtig messen
- Strom wird in Serie mit den Bauteilen gemessen
- Dadurch wird die Stromstärke durch das Bauteil ermittelt
A: Stromquelle
B: Spannungsmessgerät
C: Strommessgerät
D: Spannungsquelle
Strom- und Spannungsmessung II
- Der Strom wird im Stromkreis eingeschleift gemessen
- Die Spannung wird über den Widerstand gemessen
- Der Widerstand im Voltmeter soll hochohmig sein → Strom nimmt den Weg des geringsten Widerstandes
A: parallel zum Messobjekt anzuschließen und sollte hochohmig sein.
B: in den Stromkreis einzuschleifen und sollte hochohmig sein.
C: in den Stromkreis einzuschleifen und sollte niederohmig sein.
D: parallel zum Messobjekt anzuschließen und sollte niederohmig sein.
Strom- und Spannungsmessung III
Strom- und Spannungsmessung
- Spannung wird parallel zum Bauteil gemessen
- Strom wird in Reihe mit dem Bauteil gemessen
A: Spannungsmessgerät bei 3, Strommessgerät bei 4.
B: Spannungsmessgerät bei 3, Strommessgerät bei 1.
C: Spannungsmessgerät bei 1, Strommessgerät bei 3.
D: Spannungsmessgerät bei 1, Strommessgerät bei 2.
A: 1, 2 und 3
B: 2, 3 und 4
C: 2, 4 und 1
D: 1, 3 und 4
Messgenauigkeit
Der angezeigte Messwert unterscheidet sich meist vom tatsächlichen Wert
- Innenwiderstand des Messgeräts
- Auflösungsvermögen → kleinste Auflösung
- Anzeige verändert sich erst nach Änderung um die kleinste Auflösung
- Hersteller ermittelt die Abweichung
- Abweichung wird im Datenblatt angegeben
A: 5 % zu niedrig bestimmen.
B: 10,25 % zu hoch bestimmen.
C: 5 % zu hoch bestimmen.
D: 9,75 % zu niedrig bestimmen.
Lösungsweg
- Prozentrechnung – die absoluten Werte sind nicht relevant
- gegeben: $U_{\mathrm{Abw}}$ mit $\qty{95}{\percent}$ vom Realwert
- gegeben: $I_{\mathrm{Abw}}$ mit $\qty{95}{\percent}$ vom Realwert
- gesucht: Abweichung der Leistung $P = U \cdot I$
Strom durch Multimeter
- Auch bei einer Spannungsmessung fließt ein Strom durch ein Messegerät
- Es findet eine Stromteilung statt
- Durch den hohen Innenwiderstand ist der abfließende Strom verhältnismäßig klein
A: 50 nA
B: 200 nA
C: 500 nA
D: 10 nA
Lösungsweg
- gegeben: $U = \qty{0,5}{\volt}$
- gegeben: $R = \qty{10}{\mega\ohm}$
- gesucht: $I$
$$I = \frac{U}{R} = \frac{\qty{0,5}{\volt}}{\qty{10}{\mega\ohm}} = \qty{50}{\nano\ampere}$$
Zeigerinstrumente ablesen
- Richtige Auswahl der zu messenden Größe mit dem Schalter wählen
- Richtige Skala anhand des Messbereichs wählen
- Ggf. muss um einen Faktor 10 oder 100 multipliziert oder dividiert werden
- Vorteil: Es ist intuitiv und man sieht kontinuierliche Änderungen
Parallaxenfehler
- Parallaxenfehler vermeiden, indem gerade drauf geschaut wird
- Viele Zeigerinstrumente haben einen Spiegel hinter dem Zeiger
- Wenn der Zeiger sich im Spiegelbild überdeckt, wird gerade drauf geschaut
A: 29 V
B: 2,9 V
C: 88 V
D: 8,8 V
A: 88 V
B: 29 V
C: 290 V
D: 8,8 V
Spitzen- und Effektivwert
Spitzenwert
- Der Spitzenwert einer Sinusschwingung entspricht der Amplitude
- Von Nulllinie bis höchstem Wert
- Spitzen-Spitzen-Wert von niedrigstem bis höchstem Wert
Spitzen-Spitzen-Wert bei sinusförmigen Spannungen
$$U_{SS} = 2\cdot \hat{U}$$
A: 10 V
B: 20 V
C: 40 V
D: 4 V
A: 6 V
B: 2 V
C: 12 V
D: 8,5 V
Effektivwert
Bei einer Wechselspannung der Wert, der in einem Widerstand zu einer vergleichsweisen Gleichspannung in Leistung umgesetzt wird
Bei sinusförmigen Spannungen (ohne Herleitung)
$$\hat{U} = U_{eff}\cdot \sqrt{2}$$
A: 0,5 V und -0,5 V
B: 1 V und -1 V
C: 0 V
D: 0,7 V und -0,7 V
Lösungsweg
$$\hat{U} = U_{eff}\cdot \sqrt{2}$$ $$U_{eff} = \dfrac{\hat{U}}{\sqrt{2}}$$ $$U_{eff} = \dfrac{\qty{1}{\volt}}{1,41} \approx \qty{0,7}{\volt}$$A: 6,0 V
B: 17 V
C: 24 V
D: 8,5 V
Lösungsweg
$$\hat{U} = U_{eff}\cdot \sqrt{2}$$ $$U_{eff} = \dfrac{\hat{U}}{\sqrt{2}}$$ $$U_{eff} = \dfrac{\qty{12}{\volt}}{1,41} \approx \qty{8,5}{\volt}$$A: 8,5 V
B: 34 V
C: 24 V
D: 17 V
Lösungsweg
$$\hat{U} = U_{eff}\cdot \sqrt{2}$$ $$\hat{U} = \qty{12}{\volt}\cdot 1,41 \approx \qty{17}{\volt}$$ $$U_{SS} = 2\cdot \hat{U}$$ $$U_{SS} = 2\cdot \qty{17}{\volt} = \qty{34}{\volt}$$A: 163 V.
B: 650 V.
C: 325 V.
D: 460 V.
Lösungsweg
$$\hat{U} = U_{eff}\cdot \sqrt{2}$$ $$\hat{U} = \qty{230}{\volt}\cdot 1,41 \approx \qty{325}{\volt}$$A: 460 V.
B: 163 V.
C: 325 V.
D: 651 V.
Oszilloskop I
Periode
- Dauer einer vollständigen Schwingung
- Wird zur Ermittlung der Frequenz benötigt, z. B. Oszilloskop
- Periode steht im umgekehrten Verhältnis zur Frequenz
- Formelzeichen T, Einheit Sekunde (s)
Hier gibt es die Möglichkeit das Ganze nochmal auszuprobieren. An den Reglern kann man die Amplitude $a$ und die Periode $T$ einer Sinusschwingung einstellen.
| Amplitude: |
$a$= 50%
|
|
| Periode: |
$T$= 1s und $f$=1Hz
|
A: 2 MHz.
B: 20 kHz.
C: 20 MHz.
D: 200 kHz.

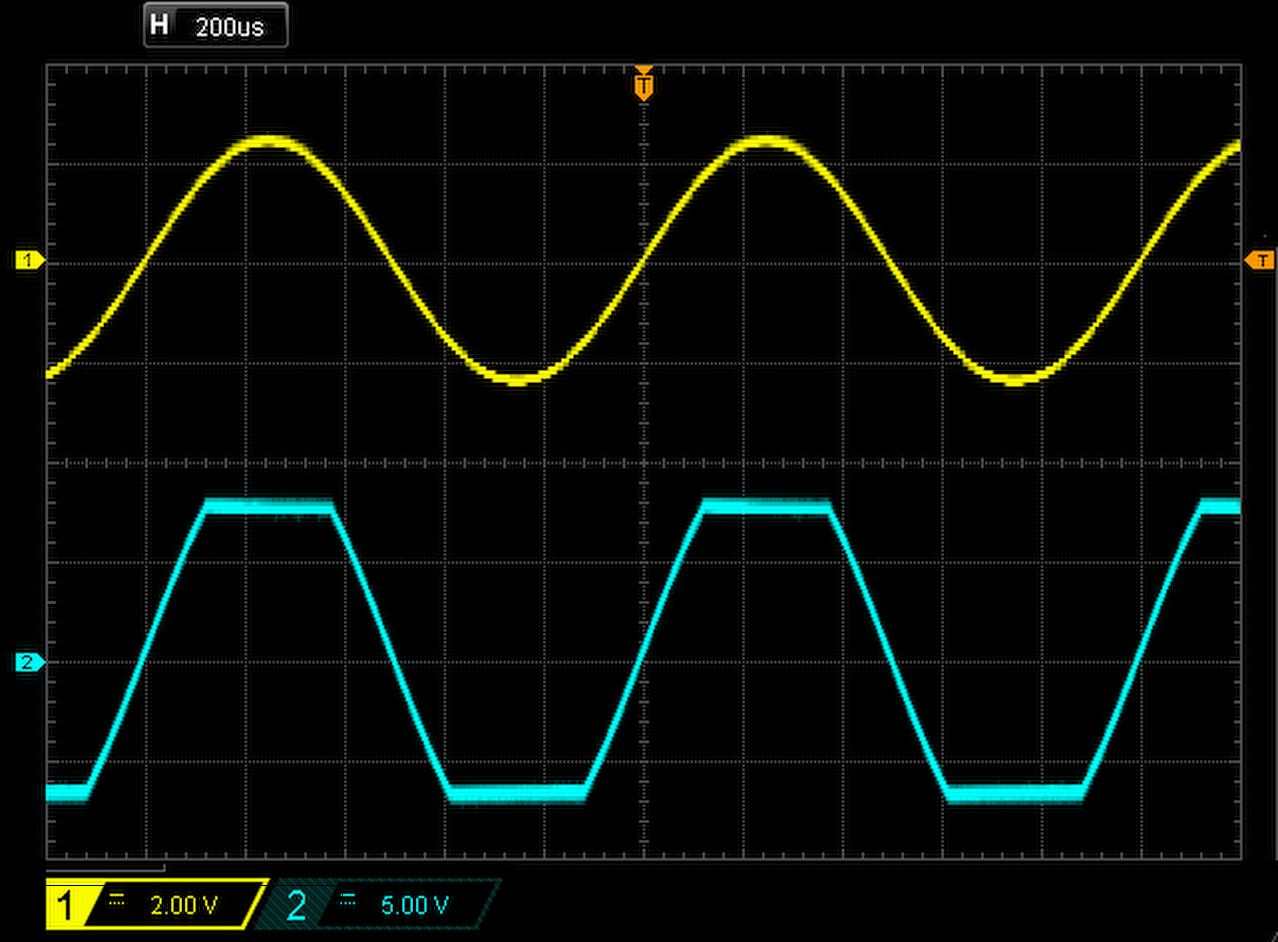

Periodendauer ablesen
- Kästchen einer ganzen Periode im Nulldurchgang zählen
- Mit der Zeiteinheit multiplizieren
- Bei 8 Kästchen und $\qty{2}{\milli\second}$ pro Kästchen → $8 \cdot \qty{2}{\milli\second} = \qty{16}{\milli\second}$
A: 3 ms
B: 4 ms
C: 1,5 ms
D: 2 ms
Frequenz ermitteln
$$f = \dfrac{1}{T}$$Erst Periodendauer ermitteln, dann Frequenz ausrechnen
A: 50 Hz
B: 20 Hz
C: 500 Hz
D: 100 Hz
Lösungsweg
Eine Periode ist 4 Kästchen lang
$$T = 4 \cdot \qty{5}{\milli\second} = \qty{20}{\milli\second}$$ $$f = \dfrac{1}{T} = \dfrac{1}{\qty{20e-3}{\second}} = $$ $$0,05 \cdot \frac{1}{\qty{10^{-3}}{\second}} = 0,05 \cdot \qty{10^3}{\hertz} = \qty{0,05}{\kilo\hertz} = \qty{50}{\hertz}$$A: 500 Hz
B: 333 Hz
C: 250 Hz
D: 667 Hz
A: 8,33 MHz
B: 83,3 MHz
C: 833 kHz
D: 83,3 kHz
Lösungsweg
Eine Periode ist 4 Kästchen lang
$$T = 4 \cdot \qty{3}{\micro\second} = \qty{12}{\micro\second}$$ $$f = \dfrac{1}{T} = \dfrac{1}{\qty{12e-6}{\second}} = $$ $$0,0833 \cdot \frac{1}{\qty{10^{-6}}{\second}} = 0,0833 \cdot \qty{10^6}{\hertz} = \qty{0,0833}{\mega\hertz} = \qty{83,3}{\kilo\hertz}$$
A: 83,3 MHz
B: 833 kHz
C: 8,33 MHz
D: 8,33 kHz
NF-Verzerrungen
- Manchmal werden Signale ungewollt verformt.
- Das geschieht zum Beispiel, wenn in einen Verstärker eine zu hohe Eingangsspannung eingespeist wird.
- Man sagt dann, der Verstärker ist übersteuert und sein Ausgangssignal verzerrt.
- Das kann mit einem Oszilloskop sichtbar gemacht werden.
A: Ein Frequenzzähler
B: Ein Oszilloskop
C: Ein Vielfachmessgerät
D: Ein Transistorvoltmeter

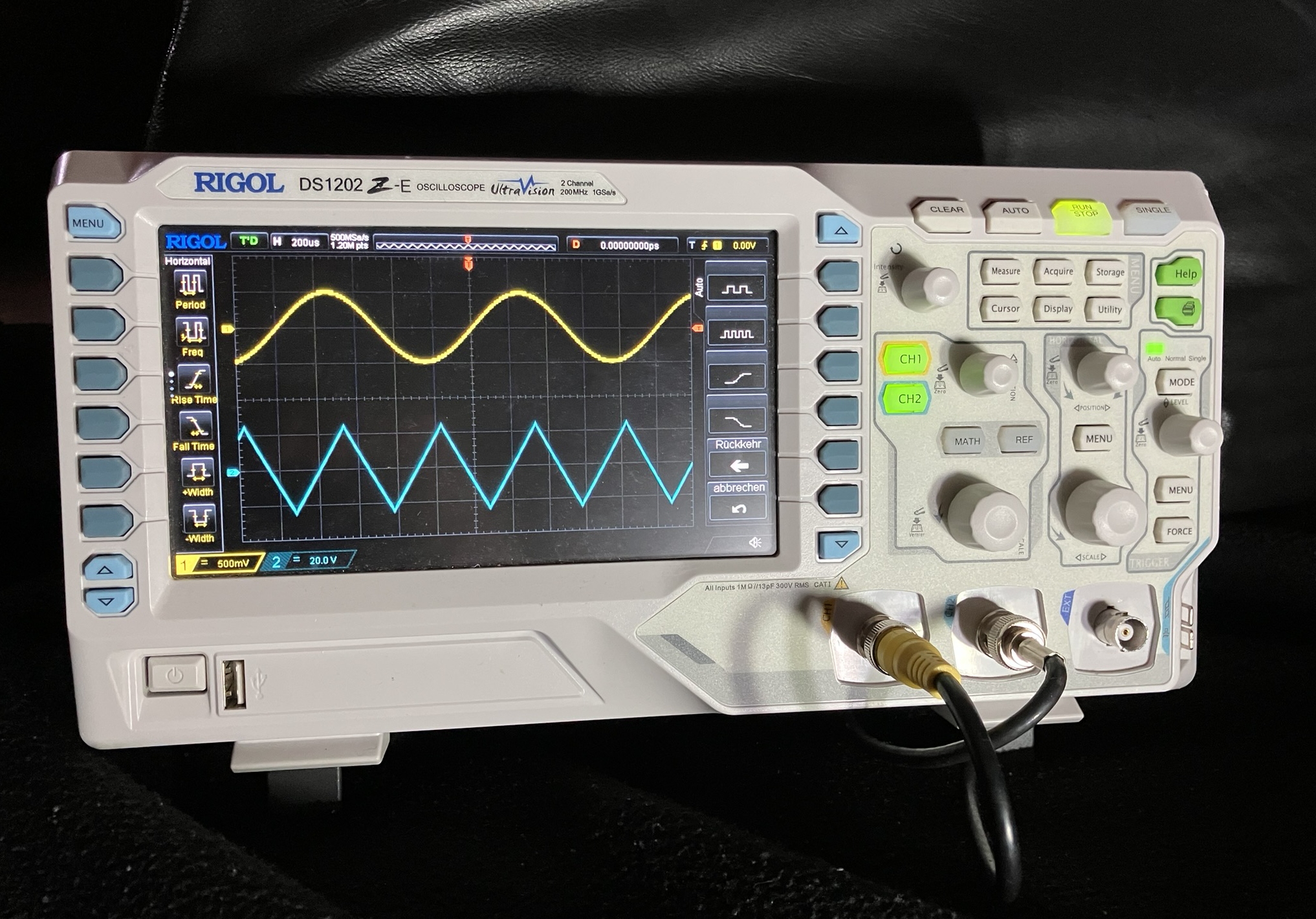

Oszilloskop II
- Zeigt den zeitlichen Verlauf von Spannungen dar
- Misst die Signalform
A: Frequenzzähler
B: Oszilloskop
C: Absorptionsfrequenzmesser
D: Dipmeter
A: breitbandigen Oszilloskop.
B: breitbandigen Detektor und Kopfhörer.
C: hochohmigen Vielfachinstrument in Stellung AC.
D: empfindlichen SWR-Meter in Stellung Wellenmessung.
Pulsbreite
Definition: Die Pulsbreite liegt bei 50% des Spitzenwerts
A: 10 % des Spitzenwertes gemessen.
B: 50 % des Spitzenwertes gemessen.
C: 70 % des Spitzenwertes gemessen.
D: 90 % des Spitzenwertes gemessen.
Trigger
- Trigger wertet das anliegende Signal aus
- Z. B. die Spannung 0 von negativ nach positiv durchlaufen
- Dadurch kann bei einer Welle ein stehendes Bild gezeigt werden
A: Triggereinrichtung
B: Frequenzmarken-Generator
C: Y-Vorteiler
D: X-Vorteiler

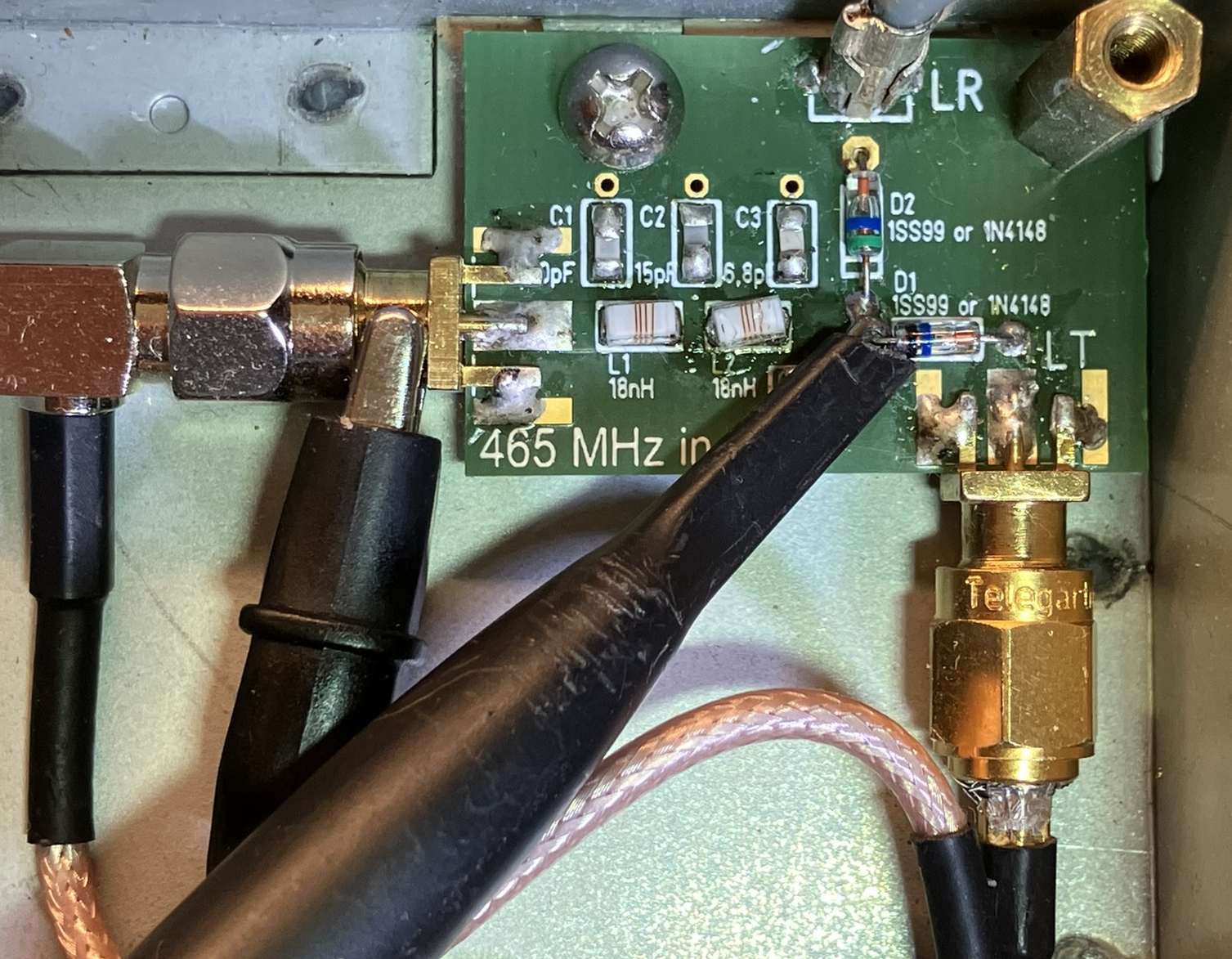

Tastköpfe
- Zur Messung der Spannung
- Spitze als Haken oder Nadel gebaut
- Bezugsmasse meistens über eine separate Krokodilklemme
- 10:1-Tastköpfe teilen die Spannung auf ein Zehntel
Messung mit einem Oszilloskop
A: 1600 W
B: 144 W
C: 100 W
D: 36 W
Lösungsweg
- gegeben: $R=50\Omega$
- gegeben: (aus Darstellung) $\hat{U} = 100 V$
- gesucht: $P_{\textrm{PEP}}$
A: 72 W
B: 144 W
C: 400 W
D: 36 W
Lösungsweg
- gegeben: $R=\qty{50}{\ohm}$
- gegeben: (aus Darstellung mit 10:1-Tastkopf) $\hat{U} = \qty{6}{\volt}\cdot 10$
- gesucht: $P_{\textrm{PEP}}$
Impuls
- Ein Signal springt von einem Wert auf einen höheren und zu einem späteren Zeitpunkt zurück
- Dauer des Impulses wird von Mitte der ansteigenden Flanke bis zur Mitte der abfallenden Flanke gemessen
A: 260 μs.
B: 230 μs.
C: 200 μs.
D: 150 μs.
Ohmsches Gesetz
Kurze Wiederholung:
- Elektrische Ladungen werden in Spannungesquellen getrennt, wodurch elektrische Spannung entsteht. Buchstabe $U$, Einheit Volt ($\unit{\volt}$).
- Elektrische Spannung sorgt für elektrischen Stromfluss in geschlossenem Stromkreis. Buchstabe $I$, Einheit Ampere ($\unit{\ampere}$).
- Verbraucher üben in einem Stromkreis einen Widerstand aus und bremsen den Stromfluß. Buchstabe $R$, Einheit Ohm ($\unit{\ohm}$).
A: Ampere (A)
B: Volt (V)
C: Watt (W)
D: Ohm ($\Omega$)
Zusammenhang
- Spannung $\qty{10}{\volt}$
- Strom $\qty{1}{\milli\ampere}$
- Bei $\qty{20}{\volt}$ erhöht sich der Strom auf $\qty{2}{\milli\ampere}$
- Bei $\qty{5}{\volt}$ verringert sich der Strom auf $\qty{0,5}{\milli\ampere}$
Proportionalität: $I$ ist proportional zu $U$ mit Proportionalitätsfaktor 10000
Widerstand
- Der Proportionalitätsfaktor von 10000 aus dem Beispiel ist der Widerstand $R$
- Einheit: $\qty{1}{\ohm} = \qty{1}{\frac{\volt}{\ampere}}$
- Der Widerstand aus dem Beispiel beträgt $\qty{10000}{\ohm}$ oder $\qty{10}{\kilo\ohm}$
Ohmsches Gesetz
Der Widerstand ist das Verhältnis von Spannung und Strom
$$ R = \dfrac{U}{I} $$
A: 40,000 Ohm
B: 3,600 Ohm
C: 0,200 Ohm
D: 0,025 Ohm
Formelumstellung
- Spannung und Widerstand bekannt
- Strom unbekannt
- Strom und Widerstand bekannt
- Spannung unbekannt
A: 1,111 V
B: 9,000 V
C: 9,000 kV
D: 1,111 kV
A: $R = U \cdot I$
B: $R = \dfrac{I}{U}$
C: $I = \dfrac{U}{R}$
D: $I =R \cdot U$
A: $R = \dfrac{U}{I}$
B: $R = U \cdot I$
C: $I =R \cdot U$
D: $R = \dfrac{I}{U}$
A: $R = \dfrac{I}{U}$
B: $R = U \cdot I$
C: $U = R \cdot I $
D: $I =R \cdot U$
Widerstandsfarbcode
- Statt Zahlenwert wird eine Codierung aus Farbringen auf Widerständen aufgedruckt
- In diesem Beispiel: $47 \cdot \qty{1000}{\ohm} = \qty{47000}{\ohm} = \qty{47}{\kilo\ohm}$
- Die Bedeutung der Farben ist in der Tabelle auf der nächsten Folie
| Farbe | Wert | Multiplikator | Toleranz |
|---|---|---|---|
| Silber | - | $\num{0,01}$ | $\qty{\pm 10}{\percent}$ |
| Gold | - | $\num{0,1}$ | $\qty{\pm 5}{\percent}$ |
| Schwarz | 0 | $\num{1}$ | - |
| Braun | 1 | $\num{10}$ | $\qty{\pm 1}{\percent}$ |
| Rot | 2 | $\num{100}$ | $\qty{\pm 2}{\percent}$ |
| Orange | 3 | $\num{1000}$ | - |
| Gelb | 4 | $\num{10000}$ | - |
| Grün | 5 | $\num{100000}$ | - |
| Blau | 6 | $\num{1000000}$ | $\qty{\pm 0,25}{\percent}$ |
| Violett | 7 | $\num{10000000}$ | $\qty{\pm 0,1}{\percent}$ |
| Grau | 8 | $\num{100000000}$ | - |
| Weiß | 9 | $\num{1000000000}$ | - |
| Keine | - | - | $\qty{\pm 20}{\percent}$ |
Toleranz
- Abweichung vom tatsächlichen Wert
- Beispiel: silber bedeutet $\qty{\pm 10}{\percent}$
- $$\qty{10}{\percent} \cdot \qty{47}{\kilo\ohm} = \qty{4,7}{\kilo\ohm}$$
- Widerstandswert zwischen $\qty{42,3}{\kilo\ohm}$ und $\qty{51,7}{\kilo\ohm}$
A: 470 kOhm.
B: 4,7 kOhm.
C: 4,7 MOhm.
D: 47 kOhm.
A: 47 kOhm.
B: 4,7 kOhm.
C: 4,7 MOhm.
D: 470 kOhm.
A: 27 kOhm.
B: 270 kOhm.
C: 2,7 MOhm.
D: 2,7 kOhm.
A: 2,7 MOhm.
B: 270 kOhm.
C: 2,7 kOhm.
D: 27 kOhm.
A: Rot, braun, rot
B: Braun, rot, rot
C: Braun, rot, orange
D: Rot, orange, braun
A: 100000
B: 1000000
C: 10000
D: 10000000
A: $±$0,1 %
B: $±$10 %
C: $±$1 %
D: $±$5 %
A: $±$0,1 %
B: $±$1 %
C: $±$0,5 %
D: $±$5 %
A: $±$0,1 %
B: $±$5 %
C: $±$1 %
D: $±$10 %
SMD-Widerstände
- SMD: Surface Mounted Device
- Widerstand in sehr kleiner Bauform
- Letzte Stelle des aufgedruckten Widerstandswerts gibt die Zehnerpotenz an
A: Auf dem Widerstand ist der Wert in Form von Zahlen abgedruckt, wobei die angegebene Zahl dem Wert des Widerstands entspricht.
B: Auf dem Widerstand ist der Wert in Form von Farbringen aufgedruckt, wobei der letzte Farbring die Toleranz angibt.
C: Auf dem Widerstand ist der Wert in Form von Farbringen aufgedruckt, wobei der letzte Farbring die Zehnerpotenz angibt.
D: Auf dem Widerstand ist der Wert in Form von Zahlen abgedruckt, wobei die letzte Ziffer die Zehnerpotenz angibt.
A: 10,3 Ohm
B: 103 Ohm
C: 1 kOhm
D: 10 kOhm
A: 22,0 Ohm
B: 22,1 Ohm
C: 221 Ohm
D: 220 Ohm
A: 22,3 kOhm
B: 223 Ohm
C: 22 kOhm
D: 220 Ohm
Leiterwiderstand
Widerstand von Drähten
- Leitfähiges Material besteht aus Atomen in einer (Gitter-)Struktur
- Elektronen werden geteilt und sind dadurch frei beweglich
- Je nach Material gibt es mehr oder weniger freie Elektronen, die auf Atome stoßen
Spezifischer Widerstand $\rho$
- $l$: Drahtlänge
- $A_{\textrm{Dr}}$: Drahtquerschnitt
- $\rho$: Spezifischer Widerstand in $\unit{\ohm\cdot\milli\meter\squared\per\meter}$
Kupfer: 0,018 Aluminium: 0,028 Gold: 0,022 Silber: 0,016 Zink: 0,11 Eisen: 0,1 Messing: 0,07
A: 0,26 Ohm
B: 0,16 Ohm
C: 1,02 Ohm
D: 56,0 Ohm
Lösungsweg
- gegeben: $l = \qty{1,8}{\meter}$
- gegeben: $d = \qty{0,2}{\milli\meter}$
- gegeben: $\rho = \qty{0,018}{\ohm\cdot\milli\meter\squared\per\meter}$
- gesucht: $R$
$$A_{\textrm{Dr}} = \frac{d^2\cdot \pi}{4} = \frac{(\qty{0,2}{\milli\meter})^2 \cdot \pi}{4} = \qty{\frac{\pi}{100}}{\milli\meter\squared} = \qty{0,0314}{\milli\meter\squared}$$
$$R = \frac{\rho\cdot l}{A_{\textrm{Dr}}} = \frac{\qty{0,018}{\ohm\cdot\milli\meter\squared\per\meter} \cdot \qty{1,8}{\meter}}{\qty{0,0314}{\milli\meter\squared}} \approx \qty{1,02}{\ohm}$$
A: 3,0 m
B: 4,2 m
C: 16,5 m
D: 41,7 m
Lösungsweg
- gegeben: $A_{\textrm{Dr}} = \qty{0,5}{\milli\meter\squared}$
- gegeben: $R = \qty{1,5}{\ohm}$
- gegeben: $\rho = \qty{0,018}{\ohm\cdot\milli\meter\squared\per\meter}$
- gesucht: $l$
Temperaturkoeffizient
- Widerstand von Metallen steigt bei zunehemender Temperatur
- Atome bewegen sich bei höherer Temperatur mehr, wodurch es zu mehr Kollisionen mit Elektronen kommt
A: Der Widerstand sinkt mit zunehmender Temperatur, d. h. der Temperaturkoeffizient ist negativ.
B: Der Widerstand oszilliert mit zunehmender Temperatur, d. h. der Temperaturkoeffizient ist komplex.
C: Der Widerstand ändert sich nicht mit zunehmender Temperatur, d. h. der Temperaturkoeffizient ist Null.
D: Der Widerstand steigt mit zunehmender Temperatur, d. h. der Temperaturkoeffizient ist positiv.
Widerstandsmaterialien
Drahtwiderstände
- Draht aus einem Leiter mit gutem konstanten Widerstand trotz ändernder Temperatur
- Dadurch ist eine hohe Last möglich
- Oftmals gewickelt für mehr Länge
- Dadurch nur für niedrige Frequenzen geeignet
A: Drahtwiderstände
B: Metallschichtwiderstände
C: LDR-Widerstände
D: Metalloxidschichtwiderstände
Metallschichtwiderstand
- Widerstandsmaterial als dünne Schicht auf einem Träger
- Hohe Widerstandswerte möglich
- Sehr präzise
- Geringe Temperaturabhängigkeit
A: Drahtwiderstände
B: LDR-Widerstände
C: Metallschichtwiderstände
D: Metalloxidschichtwiderstände
Metalloxidschichtwiderstand
- Ähnlich wie Metallschichtwiderstand
- Induktionsarm
- Für hohe Frequenzen geeignet
A: Metalloxidschichtwiderstände
B: LDR-Widerstände
C: Drahtwiderstände
D: Metallschichtwiderstände
A: geringen elektrischen und elektronischen Leitwert
B: geringe Eigeninduktivität und Eigenkapazität
C: hohe Eigeninduktivität und Eigenkapazität
D: hohen elektrischen und elektronischen Leitwert
Widerstandstoleranzen
- Einfache Prozentrechnung
- Korrektur nach unten und oben vom angegebenen Widerstandswert
A: 4,7 bis 6,8 kOhm.
B: 4760 bis 6440 Ohm.
C: 5040 bis 6160 Ohm.
D: 5,2 bis 6,3 kOhm.
A: 5040 bis 6160 Ohm.
B: 4760 bis 6840 Ohm.
C: 4760 bis 6440 Ohm.
D: 5240 bis 6360 Ohm.
Heißleiter und Kaltleiter
Heißleiter
- Heißleiter ist ein temperaturabhängiger Widerstand
- Englisch: Negative Temperature Coefficient Thermistor (NTC)
- Leitet bei hohen Temperaturen elektrischen Strom besser
A: VDR
B: LDR
C: PTC
D: NTC
Kaltleiter
- Kaltleiter ist ein temperaturabhängiger Widerstand
- Englisch: Positive Temperature Coefficient Thermistor (PTC)
- Leitet bei tiefen Temperaturen elektrischen Strom besser
Halbleiter
- Weisen Eigenschaften von Leitern als auch von Nichtleitern auf
- Häufige Halbleiterelemente: Silizium oder Germanium

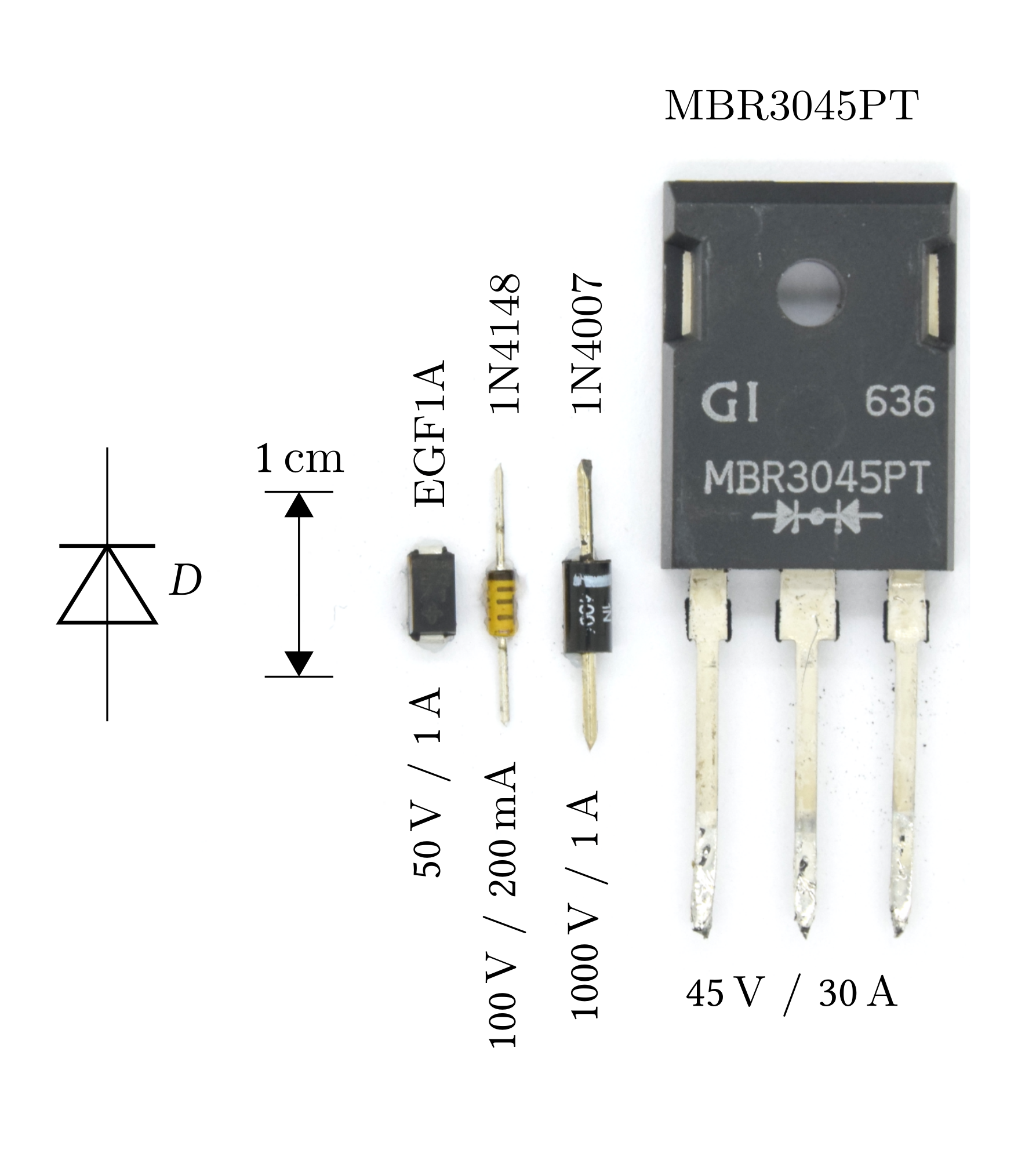

Diode
- Einfachstes Halbleiter-Bauteil: Diode
- Strom kann nur in einer Richtung durch sie hindurchfließen
A: Kondensator
B: Diode
C: Spule
D: Widerstand
Anschlüsse einer Diode
- Anode und Kathode
- Plus-Pol an Anode und Minus-Pol an Kathode: Diode leitet
- Plus-Pol an Kathode und Minus-Pol an Anode: Diode sperrt
A: 1 = Anode; 2 = Kathode
B: 1 = Basis; 2 = Kathode
C: 1 = Emitter; 2 = Anode
D: 1 = Kathode; 2 = Anode
LED
- Leuchtdiode, „light-emitting diode“
- Leuchtet, sobald Strom durch sie hindurchfließt
- Schaltbild: Diode mit zwei zusätzlichen Pfeilen nach außen
- Verhält sich wie Diode, aber leuchtet
A: Kondensator
B: Batterie
C: Leuchtdiode
D: Spule
Leistung
- Elektrische Geräte haben eine Leistungsaufnahme angegeben
- Beispiele: LED-Leuchtmittel $\qty{7}{\watt}$, Staubsauger $\qty{425}{\watt}$
- An jedem Widerstand wird elektrische Leistung umgesetzt
- Strom fließt durch einen Widerstand → Umwandlung von elektrischer Energie in thermische Energie
- Je größer der Strom, desto mehr Wärme
A: Joule (J)
B: Amperestunden (Ah)
C: Kilowattstunden (kWh)
D: Watt (W)
A: 100 pW
B: 10 μW
C: 100 nW
D: 10 mW
A: 1000 μW
B: 1000 nW
C: 1000 pW
D: 1000 mW
Berechnung der Leistung
Abhängig von Strom und Spannung
$$ P = U \cdot I $$ $$ U = \dfrac{P}{I} $$ $$ I = \dfrac{P}{U} $$A: 9,2 W
B: 1,53 W
C: 2,07 W
D: 20,7 W
A: 250 mW
B: 1 kW
C: 1 W
D: 2,5 W
A: 20 mW
B: 6,25 mW
C: 64,0 mW
D: 0,16 mW
A: 250 mA.
B: 750 mA.
C: 36 A.
D: 4 A.
A: 1200 A
B: 8,33 A
C: 16,6 A
D: 0,12 A
A: 4 A
B: 400 mA
C: 2,5 A
D: 250 mA
Leistung beim Wechselstrom
Berechnung mit Effektivwerten
A: 10 W
B: 3,5 W
C: 2,5 W
D: 5,0 W
Lösungsweg
- gegeben: $I_{\textrm{max}} = \qty{0,5}{\ampere}$
- gegeben: $R = \qty{20}{\ohm}$
- gesucht: $P$
Thermoumformer
- Messgerät, bei dem die abgestrahlte Wärme an einem Widerstand gemessen wird
- Aus der abgestrahlten Wärme wird mit einem Thermoelement eine Gleichspannung erzeugt, die gemessen werden kann
- Wird dann eingesetzt, wenn eine elektrische Messung nicht möglich ist, z. B. bei nicht-periodischen Signalen
- Es wird der Effektivwert der Stromstärke gemessen
A: ein Oszillograf.
B: ein Messgerät mit Diodentastkopf.
C: ein Digitalmultimeter.
D: ein Messgerät mit Thermoumformer.
Leistung II
Leistungsberechnung
Wir kennen bereits
$$P = U\cdot I = \dfrac{U^2}{R} = I^2\cdot R$$Nach U umgestellt:
$$U = \dfrac{P}{I} = \sqrt{P \cdot R}$$Nach I umgestellt:
$$I = \dfrac{P}{U} = \sqrt{\dfrac{P}{R}}$$A: $I = \sqrt{P\cdot R}; U = \sqrt{\dfrac{P}{R}}$
B: $I = \sqrt{\dfrac{R}{P}}; U = \sqrt{P\cdot R}$
C: $I = \dfrac{\sqrt{P}}{R}; U = \sqrt{P}\cdot R$
D: $I = \sqrt{\dfrac{P}{R}}; U = \sqrt{P\cdot R}$
A: $R = \dfrac{U^2}{P}; R = \dfrac{P}{I^2}$
B: $R = \dfrac{P}{U^2}; R = P\cdot I^2$
C: $R = U^2\cdot I; R = \dfrac{P}{I^2}$
D: $R = \dfrac{U^2}{P}; R = P\cdot I^2$
A: $U = R\cdot P$
B: $U = \dfrac{P}{R}$
C: $U = \sqrt{P\cdot R}$
D: $U = \sqrt{\dfrac{P}{R}}$
A: 200 W.
B: 100 W.
C: 400 W.
D: 50 W.
A: 25 W
B: 200 W
C: 250 W
D: 100 W
A: 0,01 W
B: 0,10 W
C: 10,0 W
D: 1,00 W
A: 775 V
B: 0,01 kV
C: 0,7 kV
D: 100 V
A: 100 V
B: 775 V
C: 0,07 kV
D: 1,00 kV
A: 192 mA
B: 2,28 A
C: 438 mA
D: 43,7 mA
Leistung bei Wechselspannung
- Bei Wechselspannungen muss mit dem Effektivwert gerechnet werden
A: Ja, wenn mit den Effektivwerten gerechnet wird.
B: Nein, da die Blindleistung nicht berücksichtigt wird.
C: Nein, da die periodische Änderung von Strom und Spannung dann vernachlässigt wird.
D: Ja, wenn mit den Spitzenwerten gerechnet wird.
A: 40 A.
B: 8,8 mA.
C: 25 mA.
D: 12,5 mA.
Dezibel I
Dezibel einfach erklärt
| Was | Leistung in $\unit{\milli\watt}$ |
|---|---|
| effektive Leistung EME-Station | 100 000 000 |
| Standard Transceiver | 100 000 |
| Kleine Handfunke | 1 000 |
| Lautsprechersignal (Zimmerlautstärke) | 100 |
| Kopfhörersignal | 1 |
| Lautes KW-Signal | 0,000 001 |
| Leises KW-Signal (Antenneneingang RX) | 0,000 000 000 001 |
Wer mit diesen Zahlen umgeht, fängt automatisch an, die Nullen zu zählen.
Wir zählen die Nullen (und nennen das Ergebnis „Bel“)
| Was | Leistung in $\unit{\milli\watt}$ | Bel |
|---|---|---|
| effektive Leistung EME-Station | 100 000 000 | 8 |
| Standard Transceiver | 100 000 | 5 |
| Kleine Handfunke | 1 000 | 3 |
| Lautsprechersignal (Zimmerlautstärke) | 100 | 2 |
| Kopfhörersignal | 1 | 0 |
| Lautes KW-Signal | 0,000 001 | -6 |
| Leises KW-Signal (Antenneneingang RX) | 0,000 000 000 001 | -12 |
$\unit{\dBm}$ = Dezibel bezogen auf $\unit{\milli\watt}$
| Was | Leistung in $\unit{\milli\watt}$ | Bel | $\unit{\dBm}$ |
|---|---|---|---|
| effektive Leistung EME-Station | 100 000 000 | 8 | 80 |
| Standard Transceiver | 100 000 | 5 | 50 |
| Kleine Handfunke | 1 000 | 3 | 30 |
| Lautsprechersignal (Zimmerlautstärke) | 100 | 2 | 20 |
| Kopfhörersignal | 1 | 0 | 0 |
| Lautes KW-Signal | 0,000 001 | -6 | -60 |
| Leises KW-Signal (Antenneneingang RX) | 0,000 000 000 001 | -12 | -120 |
Leistungsverstärkung
Empfänger
- Eingangssignal: $\qty{0,000000000001}{\milli\watt}$
- Ausgangssignal: $\qty{100}{\milli\watt}$
- Benötigte Verstärkung: $\num{100000000000000}$
Sender
- Frequenzerzeugende Stufe (Oszillator): $\qty{10}{\milli\watt}$
- Ausgangssignal: $\qty{100000}{\milli\watt}$
- Benötigte Verstärkung: $\num{10000}$
Leistungsverstärkung mit dB
Empfänger
- Eingangssignal: $\qty{0,000000000001}{\milli\watt} = \qty{-120}{\dBm}$
- Ausgangssignal: $\qty{100}{\milli\watt} = \qty{20}{\dBm}$
- Benötigte Verstärkung: $\num{100000000000000} = \qty{140}{\dB}$
Sender
- Frequenzerzeugende Stufe (Oszillator): $\qty{10}{\milli\watt} = \qty{10}{\dBm}$
- Ausgangssignal: $\qty{100000}{\milli\watt} = \qty{50}{\dBm}$
- Benötigte Verstärkung: $\num{10000} = \qty{40}{\dB}$
Wichtige Leistungsfaktoren
| $\unit{dB}$ | ≈ Leistungsfaktor |
|---|---|
| $0$ | $1$ |
| $1,5$ | $\sqrt{2} = 1,41$ |
| $2,15$ | $1,64$ |
| $3$ | $2$ |
| $5$ | $\sqrt{10} = 3,16$ |
| $6$ | $4$ |
| $10$ | $10$ |
| $20$ | $100$ |
Berechnung mit Taschenrechner
Ältere Modelle
- Faktor-Wert → log-Taste → ×10 → dB
- $\unit{\dB}$-Wert → ÷10 → 10x-Taste → Faktor
Neuere Modelle
- log-Taste → Faktor-Wert → )-Taste → ×10 → =-Taste → dB
- 10x-Taste → $\unit{\dB}$-Wert → ÷10 → =-Taste → Faktor
A: 12 dB
B: 1,5 dB
C: 3 dB
D: 6 dB
Dezibel II
Dezibel
- Logarithmische Angabe von Verhältnissen, insbesondere bei Leistungen
- Macht das Arbeiten mit kleinen und großen Leistungen einfacher
- Verstärkungen und Dämpfungen lassen sich einfacher berechnen
Leistungspegel
Faktor 10
Leistung bezogen auf $\qty{1}{\milli\watt}$
$$p = 10\cdot \log_{10}\left(\frac{P}{\qty{1}{\milli\watt}}\right)\unit{\dBm}$$→ $\qty{0}{\dBm}$ liegt bei $P = \qty{1}{\milli\watt}$ vor
Leistung bezogen auf \qty{1}{\watt}
$$p = 10\cdot \log_{10}\left(\frac{P}{\qty{1}{\watt}}\right)\unit{\dBW}$$→ $\qty{0}{\dBW}$ liegt bei $P = \qty{1}{\watt}$ vor
A: 1 mW, 1,4 mW, 10 mW
B: 1 mW, 2 mW, 100 mW
C: 0 mW, 30 mW, 200 mW
D: 0 mW, 3 mW, 20 mW
A: 32 dB.
B: 36,8 dB.
C: 73,8 dB.
D: 16 dB.
Spannungspegel
Faktor 20
$$u = 20\cdot \log_{10}\left(\frac{U}{\qty{0,775}{\volt}}\right)\unit{\dBu}$$Spannung bezogen auf $\qty{0,775}{\volt}$ → $\qty{0}{\dBu}$ liegt bei $U = \qty{0,775}{\volt}$ vor
Spannung bezogen auf $\qty{1}{\volt}$ → $\qty{0}{\dBV}$ liegt bei $U = \qty{1}{\volt}$ vor
Spannung bezogen auf $\qty{1}{\micro\volt}$ → $\qty{0}{\dBuV}$ liegt bei $U = \qty{1}{\micro\volt}$ vor
A: 11,7 dB.
B: 23,5 dB.
C: 15 dB.
D: 54 dB.
Berechnungen
A: $10^1$ W.
B: $10^{20}$ W.
C: $10^2$ W.
D: $10^{0,5}$ W.
Lösungsweg
- gegeben: $p = \qty{20}{\dBW}$
- gesucht: $P$
A: 10 dBW
B: 1 dBW
C: 3 dBW
D: 20 dBW
A: 30 dBm
B: 20 dBm
C: 40 dBm
D: 10 dBm
Lösungsweg
$$\qty{1}{\watt} = \qty{1000}{\milli\watt}$$ $$\qty{10}{\dB} = \text{Faktor 10}$$ $$\qty{1000}{\milli\watt} \cdot 10 = \qty{10000}{\milli\watt} = \qty{40}{\dBm}$$A: 20 W
B: 4 W
C: 40 W
D: 16 W
Lösungsweg
- $$\qty{16}{\dB} = \qty{10}{\dB} + \qty{6}{\dB} = 10 \cdot 4 = 40$$
- $$\qty{1}{\watt} \cdot 40 = \qty{40}{\watt}$$
A: 1 V/m.
B: 0,78 V/m.
C: 1000 kV/m.
D: 41,6 V/m.
Lösungsweg
- gegeben: $u = \qty{120}{\dBuV\per\meter}$
- gesucht: $U$
In der Literatur ist oft zu finden: $\qty{120}{\dBuV} = \qty{1}{\volt}$
Ladung und Energie
Elektrische Ladung
Strom über Zeit
$$Q = I\cdot t$$in Amperesekunde (As)
A: Joule (J)
B: Ampere (A)
C: Amperesekunde (As)
D: Kilowatt (kW)
Elektrische Energie
Leistung über Zeit
$$W = P\cdot t$$in Joule ($\unit{\joule}$) auf Sekunde bezogen oder Wattstunden ($\unit{\watt\hour}$)
A: Joule (J) bzw. Wattstunden (Wh)
B: Volt (V) bzw. Watt pro Ampere (W/A)
C: Watt (W) bzw. Joule pro Stunde (J/h)
D: Watt (W) bzw. Voltampere (VA)
A: 2,56 kWh
B: 0,14 kWh
C: 20,7 kWh
D: 1,01 kWh
Lösungweg
- gegeben: $U = \qty{230}{\volt}$
- gegeben: $I = \qty{0,63}{\ampere}$
- gegeben: $t = \qty{7}{\hour}$
- gesucht: $W$
$$W = P\cdot t = U\cdot I\cdot t = \qty{230}{\volt} \cdot \qty{0,63}{\ampere} \cdot \qty{7}{\hour} = \qty{1,01}{\kilo\watt\hour}$$
A: 1 Wh bzw. 3600 J
B: 0,1 Wh bzw. 360 J
C: 0,5 Wh bzw. 1800 J
D: 2 Wh bzw. 7200 J
Lösungsweg
- gegeben: $U = \qty{10}{\volt}$
- gegeben: $R = \qty{100}{\ohm}$
- gegeben: $t = \qty{1}{\hour}$
- gesucht: $W$
Schaltzeichen und Bauelemente
- Drei weitere grundlegende Bauteile
- Funktionsweise ist Stoff für Klasse E und A
- Für die Prüfung: Schaltzeichen erkennen

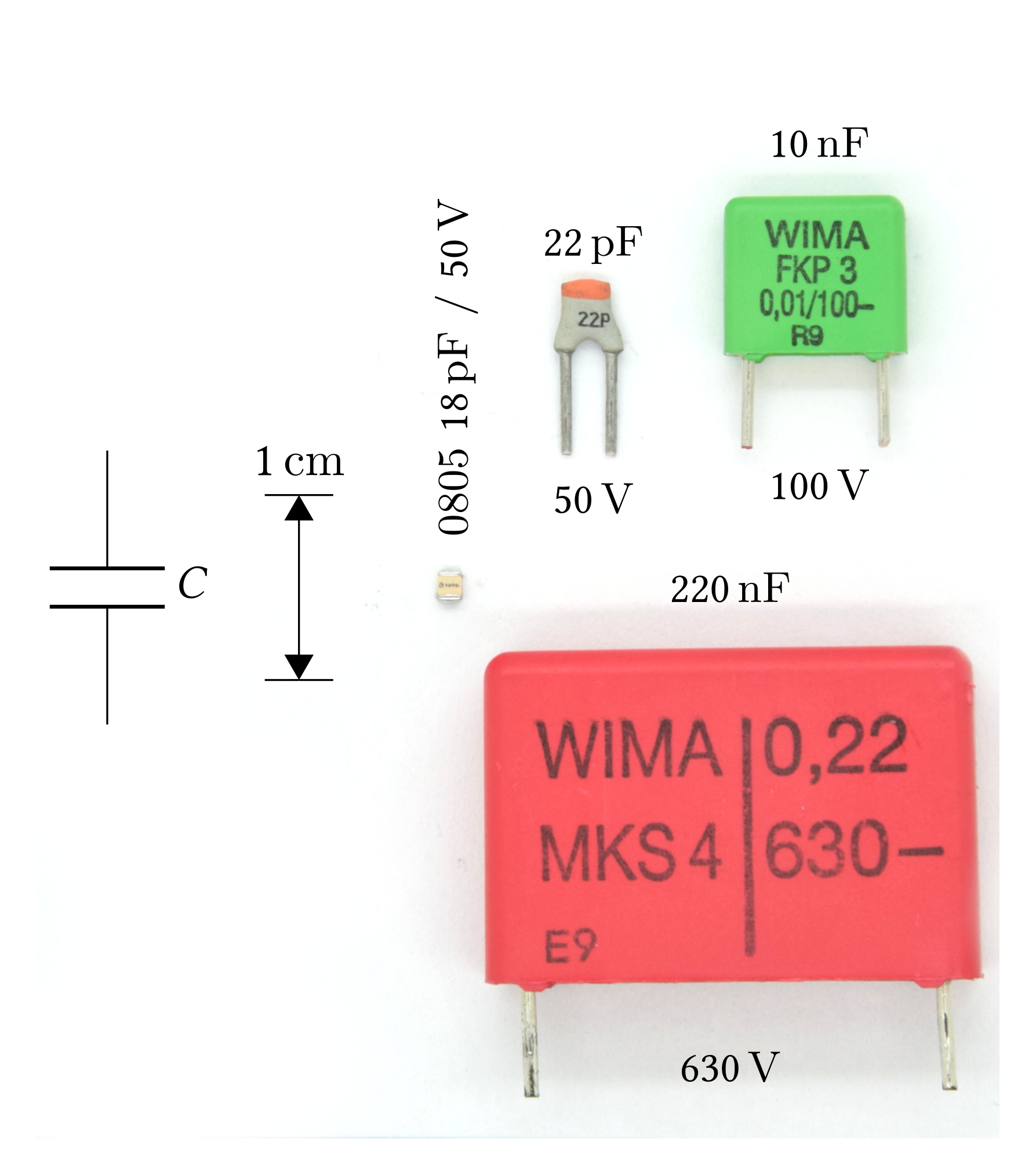

Kondensator
- Speichert eine kleine Menge Energie
- Besteht oft aus zwei parallelen Platten
A: Spule
B: Batterie
C: Kondensator
D: Transistor

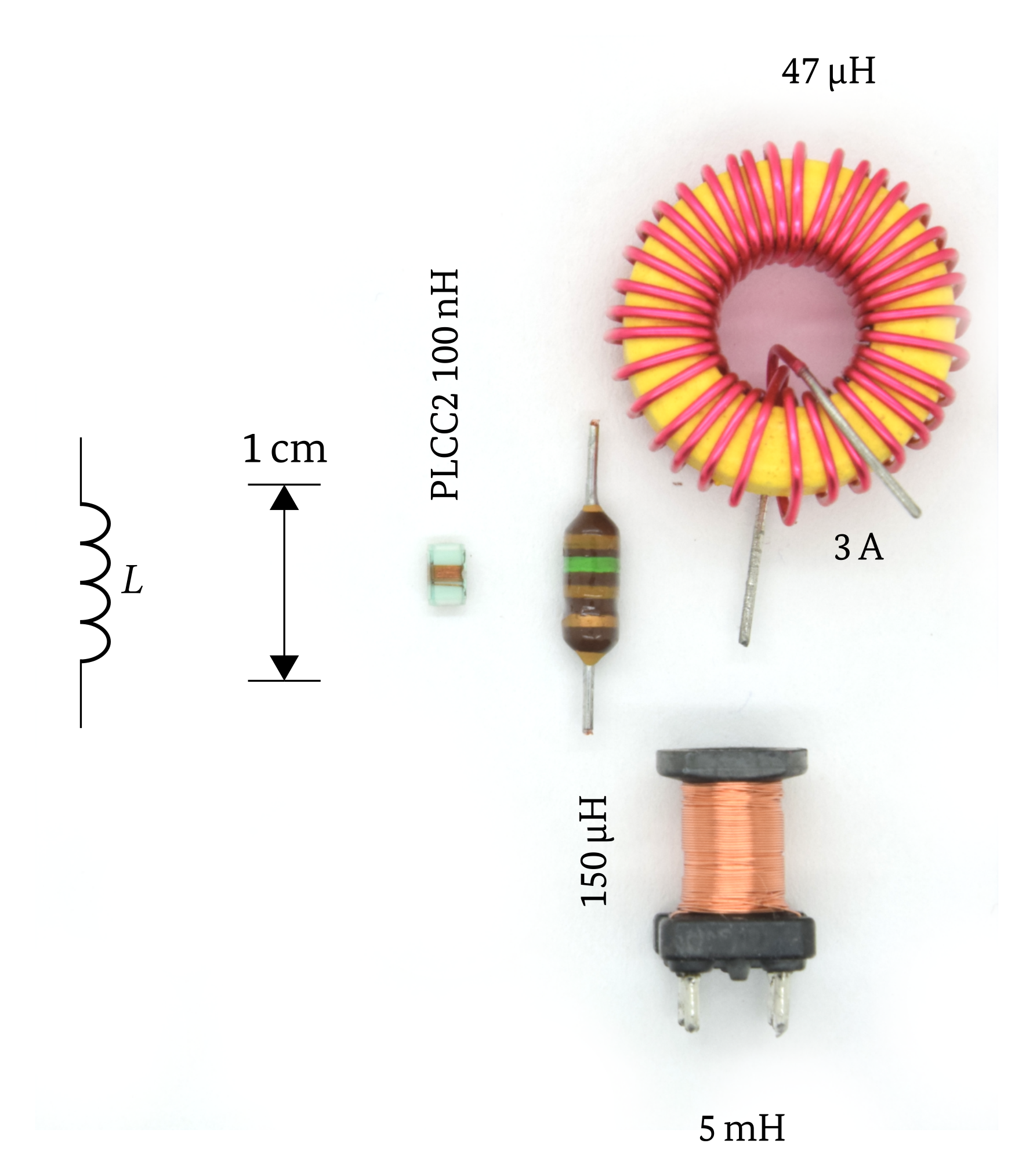

Spule
- Speichert auch eine kleine Menge Energie
- Funktioniert technisch aber komplett anders als der Kondensator
- Besteht in den einfachen Fällen aus einem aufgewickelten Draht
A: Kondensator
B: Spule
C: Batterie
D: Diode
Transistor
- Elektrischer Schalter
- Oder Verstärker, je nach Beschaltung
- Hat drei Anschlüsse
A: Kondensator
B: Spule
C: Transistor
D: Diode
