Wellenausbreitung

Je nach Frequenz breitet sich eine Funkwelle anders über unseren Planeten aus.

1) Kurzbeschreibung: Halbkreisförmige, mehrfarbige Grafik der Schichten der Ionosphäre über der Erde; links Kennzeichnung der „Höhe [km]“ mit den Markierungen „bis 10“, „50-90“, „90-130“ und „130-400“; rechts Kennzeichnung der Schichten „Troposphäre“, „D-Region“, „E-Region“ und „F_1 + F_2-Regionen“; vertikaler Doppelpfeil „Ionosphäre“ von der unteren Grenze der D-Region bis zur oberen Grenze der F_1 + F_2-Regionen; innerhalb der E-Region ellipsenförmige Figur mit der Beschriftung „Sporadic-E“.

2) Ausführliche Beschreibung: Die halbkreisförmige, mehrfarbige Grafik zeigt die konzentrisch angeordneten, bogenförmigen Schichten der Ionosphäre über der Erde, die unten blau eingezeichnet ist. Am linken Ende der Schichten gibt es die Kennzeichnung der „Höhe [km]“ mit den Markierungen „bis 10“, „50-90“, „90-130“ und „130-400“. Am rechten Ende stehen die Bezeichnungen der Schichten „Troposphäre“, „D-Region“, „E-Region“ und „F_1 + F_2-Regionen“. Ein vertikaler Doppelpfeil mit der Beschriftung „Ionosphäre“ reicht von der unteren Grenze der D-Region bis zur oberen Grenze der F_1 + F_2-Regionen. Innerhalb der E-Region gibt es eine ellipsenförmige Figur mit der Beschriftung „Sporadic-E“.
Abbildung NEAS-3.1.1: Ionosphäre, Troposhäre und Sporadic-E

Funkhorizont

1) Kurzbeschreibung: Schematische Zeichnung einer Bergkette mit fünf markierten Punkten entlang der Bergkette und den zugeodneten Beschriftungen „S“ sowie „E_1“, „E_2“, „E_3“ und „E_4“.

2) Ausführliche Beschreibung: Eine dicke, schwarze Linie stellt stilisiert eine Bergkette mit Hügeln und Tälern dar. Auf der ersten Bergspitze von links gibt es eine Markierung, beschriftet mit „S“. Im Tal  rechts der zweiten Bergspitze gibt es zwei Markierungen, beschriftet mit „E_1“ und „E_2“. Auf der dritten Bergspitze ist eine weitere Markierung eingezeichnet, beschriftet mit „E_3“. Im Tal rechts davon steht eine weitere Markierung „E_4“. Von S aus gehen gerade, rote Linien zu den anderen vier Markierungen ab.
Abbildung NEAS-3.2.1: Ausbreitung

  • Sichtverbindung für zuverlässige Funkverbindungen auf VHF, UHF und darüber
  • Hohe Gebäude oder Berge stören
  • Je höher die Antenne, umso größer die Reichweite
  • Weite Verbindungen von Bergen statt aus dem Tal
NH301: Wie weit etwa reicht der Funkhorizont im UKW-Bereich über den geografischen Horizont hinaus? Er reicht etwa ...

A: 15 % weiter.

B: bis zu viermal so weit.

C: halb so weit.

D: doppelt so weit.

NH303: In dem folgenden Geländeprofil sei S ein Sender im 2 m-Band. Welche der Empfangsstationen E1 bis E4 wird das Signal des Senders wahrscheinlich am besten empfangen?

A: $\text{E}_4$

B: $\text{E}_3$

C: $\text{E}_1$

D: $\text{E}_2$

NH302: Wie wirkt sich die Antennenhöhe auf die Reichweite einer UKW-Verbindung aus? Die Reichweite steigt mit zunehmender Antennenhöhe, weil ...

A: dadurch steiler abgestrahlt werden kann.

B: die quasi-optische Sichtweite zunimmt.

C: in höheren Luftschichten die Temperatur sinkt.

D: sie näher an der Ionosphäre ist.

Troposphärische Inversionsbildung

1) Kurzbeschreibung: Schematische Darstellung von übereinander liegenden Luftschichten mit den Beschriftungen „Kalte Luft“ (unten, mit einer blauen Wellenlinie), „Warme Luft“ und „Sehr kalte Luft“ über einer Stadtsilhouette; vier weiße Pfeile von der sehr kalten Luft in die warme Luft.

2) Ausführliche Beschreibung: Die Grafik zeigt eine schwarze Stadtsilhouette mit verschieden hohen Gebäuden und Türmen vor einem hellblauen Hintergrund. Darüber befinden sich verschiedene Luftschichten mit den Beschriftungen „Kalte Luft“ (mit einer blauen Wellenlinie links und rechts der Beschriftung), darüber „Warme Luft“ (in einer gelblichen, nach oben ausgedünnten Schicht) und darüber „Sehr kalte Luft“. An der Grenze zwischen der warmen Luft und der sehr kalten Luft gibt es zwei horizontale weiße Streifen. Vier weiße, geschwungene Pfeile zeigen aus der Schicht der sehr kalten Luft in den unteren Teil der warmen Luft.
Abbildung NEAS-3.3.1: Troposhärische Inversionsbildung, Schichten unterschiedlicher Temperatur liegen aufeinander, an der Grenze der Schichten werden Funkwellen im VHF-Bereich reflektiert

NH304: Welcher Effekt ist normalerweise für die Ausbreitung eines VHF-Signals über 800 bis 1 000 km verantwortlich?

A: Reflexion an der Mondoberfläche

B: Atmosphärische Absorption

C: Troposphärische Inversionsbildung

D: Bodenwellenausbreitung

Troposphäre II

Begriffe

Im folgenden Kapitel werden mehrere Begriffe verwendet, die vorab erklärt werden

  • Beugung: Wellen werden an einem Hindernis abgelenkt
  • Streuung: Ablenkung der Wellen durch Interaktion von Teilchen
  • Reflexion: Gleichgerichtete Streuung
  • Brechung oder Refraktion: Ablenkung der Wellen durch Änderung der Ausbreitungsgeschwindigkeit durch ein anderes Medium mit anderer Dichte
  • Bereits bekannt: Die für den Amateurfunk relevanten Schichten in der Atmosphäre
  • In der Troposphäre finden Erscheinungen des Wetters statt

DX in VHF/UHF

  • Überhorizontverbindungen bei VHF/UHF entstehen durch Beugung, Reflexion und Streuung in der Troposphäre
  • Bereiche mit unterschiedlicher Temperatur und Dichte

Troposphärische Inversionsbildung

  • Schichten unterschiedlicher Temperatur liegen aufeinander
  • An der Grenze der Schichten werden Funkwellen im VHF-Bereich reflektiert
  • Ermöglichen Funkverbindungen mit Stationen in rund $\num{800}$ bis $\qty{1000}{\kilo\meter}$ Entfernung
  • Troposphärische Inversionsbildung tritt hauptsächlich im Frühjahr und Herbst auf
EH301: Was ist die "Troposphäre"? Die Troposphäre ist der Teil der Atmosphäre, ...

A: in dem es zur Bildung sporadischer E-Regionen kommen kann.

B: in welchem Aurora-Erscheinungen auftreten können.

C: in der die Erscheinungen des Wetters stattfinden.

D: der sich über den Tropen befindet.

EH302: Überhorizontverbindungen im VHF/UHF-Bereich kommen u. a. zustande durch ...

A: Polarisationsdrehungen in der Troposphäre bei hoch liegender Bewölkung.

B: Beugung, Reflexion und Streuung der Wellen an troposphärischen Bereichen unterschiedlicher Temperatur und Dichte.

C: Polarisationsdrehungen in der Troposphäre an Gewitterfronten.

D: Beugung, Reflexion und Streuung der Wellen in der Troposphäre durch das Auftreten sporadischer D-Regionen.

EH303: Für VHF-Weitverkehrsverbindungen wird hauptsächlich die ...

A: Oberflächenwellenausbreitung genutzt.

B: ionosphärische Ausbreitung genutzt.

C: troposphärische Ausbreitung genutzt.

D: Bodenwellenausbreitung genutzt.

Troposphäre III

  • Überreichweiten können im VHF-Bereich durch troposphärische Inversionsschichten auftreten
  • Diese Schichten entstehen an Übergängen zwischen warmen und kalten Luftschichten
  • Funkwellen können von diesen Schichten reflektiert werden und über größere Entfernungen zurück zur Erde geleitet werden

Ducting

Dieser Alt-Text wurde noch nicht überprüft.

1. Kurze Zusammenfassung: Schematische Grafik mit zwei blau beschrifteten „Inversionsschicht“-Bögen, dazwischen ein rot gezackter, mit „Duct“ beschrifteter Strahlweg über einer schwarzen, gebogenen Bodenlinie.

2. Detaillierte Beschreibung: Unten verläuft eine breite, schwarze, bogenförmige Linie als Boden. Am linken und rechten Ende dieser Linie stehen kleine, schwarze, dreieckige Antennensymbole; von jedem führt eine lange, rote, schräge Linie nach oben. Oberhalb des Bodens sind zwei dicke, gebogene, cyan-blaue Linien dargestellt: die obere erstreckt sich über die gesamte Bildbreite, die untere ist kürzer. Über der oberen blauen Linie steht zentriert der Text „Inversionsschicht“, nahe der unteren blauen Linie steht erneut „Inversionsschicht“. Zwischen diesen beiden blauen Bögen verläuft ein roter, gezackter Linienzug, der die beiden Bögen mehrmals berührt; nahe seinem mittleren oberen Abschnitt steht in Rot das Wort „Duct“. Der rote Linienzug beginnt links am Boden (beim linken Antennensymbol), verläuft schräg nach oben, zickzackt zwischen den beiden blauen Bögen und endet rechts wieder schräg abwärts am Boden (beim rechten Antennensymbol). Es sind keine Achsen vorhanden.
Abbildung NEAS-3.5.1: Ausbreitung über Ducting

AH309: Überhorizontverbindungen im VHF/UHF-Bereich kommen unter anderem zustande durch ...

A: Reflexion der Wellen in der Troposphäre durch das Auftreten sporadischer D-Regionen.

B: Polarisationsdrehungen in der Troposphäre bei hoch liegender Bewölkung.

C: troposphärische Duct-Übertragung beim Auftreten von Inversionsschichten.

D: Polarisationsdrehungen in der Troposphäre an Gewitterfronten.

Mehrwegeausbreitung

  • Funksignal gelangt auf mehr als einem Weg vom Sender zum Empfänger
  • Reflexion an Gebäude, Gelände, Flugzeuge etc.
  • Refraktion an Ionossphäre bei Kurzwelle
  • Führt zu Interferenz mit Verstärkung oder Auslöschung des Signals
  • Bei zusätzlicher Bewegung (Betrieb im Auto, Brechung am Flugzeug, Veränderung in der Ionosphäre) verändert sich ständig das Summensignal im Empfänger
  • Schwankende Signalstärke → Schwund, Fading oder QSB
  • Verzerrungen des Signals und schlechtere Verständlichkeit
AH222: Welcher Effekt tritt ein, wenn das Signal eines Senders auf zwei unterschiedlichen Wegen zum Empfänger gelangt?

A: Es kommt zu Interferenzen der beiden Signale.

B: Es kommt zu Beugungseffekten bei beiden Signalen.

C: Es kommt zu Frequenzveränderungen beider Signale.

D: Es kommt zu Reflexionen der beiden Signale.

Aurora I

Dieser Alt-Text wurde noch nicht überprüft.

1. Zusammenfassung: Nachthimmel mit rotem, vertikal gestreiftem Leuchten über der dunklen Silhouette eines Wald- oder Baumrands, einzelne Sterne sind sichtbar.

2. Detaillierte Beschreibung: Das Bild zeigt eine weite, horizontale Landschaft in der Nacht; unten ist eine fast schwarze Fläche, darüber eine ununterbrochene, unbeleuchtete Baumlinie mit unregelmäßigen Konturen, rechts etwas höher ansteigend. Über dem Horizont füllt ein intensives rötliches Leuchten den unteren und mittleren Teil des Himmels, mit sanftem Farbverlauf von dunklem Rot unten zu dunklem Purpur bis Schwarz nach oben. Innerhalb des roten Bereichs sind mehrere senkrechte, leicht hellere Streifen erkennbar, die wie Lichtvorhänge wirken. Im oberen Bilddrittel wird der Himmel nahezu schwarz, mit spärlich verteilten, kleinen weißen Sternpunkten. Es sind keine Personen, Gebäude, Straßenlichter oder technischen Anlagen zu sehen; die Szene wirkt natürlich und dunkel, mit starkem Kontrast zwischen der schwarzen Landschaft und dem roten Himmelsleuchten.
Abbildung NEAS-3.7.1: Aurora am Notfunk Ausbildungswochenende im Mai 2024

  • Aurora- oder Polarlichterscheinung in ca. $\qtyrange{90}{200}{\kilo\meter}$ Höhe
  • Hauptsächlich über magnetischen Nord- und Südpol
  • Sauerstoff- und Stickstoffatome werden vom Sonnenwind angeregt oder ionisiert
  • Sonnenwind: Elektrisch geladene Teilchen
  • Bei Sonneneruptionen besonders stark

Aurora und Amateurfunk

  • Funkwellen können sich an ionisierten Sauerstoff- und Stickstoffatomen brechen
  • Insbesondere für VHF-DX-Verbindungen nutzbar
  • Sprache nur schlecht nutzbar (große Bandbreite)
  • Für CW und Digimodes brauchbar
  • Rapport: für T wird „A“ vergeben, da Ton rau und schwankend ist
EH305: Wie wird ein Aurora-Signal in Morsetelegrafie beurteilt?

A: Es wird beurteilt mit R, S und T, da Aurora-Verbindungen überwiegend in CW getätigt werden.

B: Es wird beurteilt mit R, S, T und "A" für Aurora.

C: Es wird beurteilt mit R, S und "A" für Aurora, da der Ton bei Aurora sehr rau ist und nicht beurteilt werden kann.

D: Es wird beurteilt mit R und T, weil die Signalstärke stark schwankt.

Aurora II

Auftreten von Aurora

Dieser Alt-Text wurde noch nicht überprüft.

1. Zusammenfassung: Nachthimmel mit rotem, vertikal gestreiftem Leuchten über der dunklen Silhouette eines Wald- oder Baumrands, einzelne Sterne sind sichtbar.

2. Detaillierte Beschreibung: Das Bild zeigt eine weite, horizontale Landschaft in der Nacht; unten ist eine fast schwarze Fläche, darüber eine ununterbrochene, unbeleuchtete Baumlinie mit unregelmäßigen Konturen, rechts etwas höher ansteigend. Über dem Horizont füllt ein intensives rötliches Leuchten den unteren und mittleren Teil des Himmels, mit sanftem Farbverlauf von dunklem Rot unten zu dunklem Purpur bis Schwarz nach oben. Innerhalb des roten Bereichs sind mehrere senkrechte, leicht hellere Streifen erkennbar, die wie Lichtvorhänge wirken. Im oberen Bilddrittel wird der Himmel nahezu schwarz, mit spärlich verteilten, kleinen weißen Sternpunkten. Es sind keine Personen, Gebäude, Straßenlichter oder technischen Anlagen zu sehen; die Szene wirkt natürlich und dunkel, mit starkem Kontrast zwischen der schwarzen Landschaft und dem roten Himmelsleuchten.
Abbildung NEAS-3.8.1: Aurora am Notfunk Ausbildungswochenende im Mai 2024

AH302: In welchem ionosphärischen Bereich treten gelegentlich Aurora-Erscheinungen auf?

A: In der F-Region

B: In der D-Region

C: In der E-Region in der Nähe des Äquators.

D: In der E-Region in der Nähe der Pole

AH303: Was ist die Ursache für Aurora-Erscheinungen?

A: Das Eindringen geladener Teilchen von der Sonne in die Atmosphäre der Polarregionen.

B: Eine hohe Sonnenfleckenzahl.

C: Das Eindringen starker Meteoritenschauer in die Atmosphäre der Polarregionen.

D: Eine niedrige Sonnenfleckenzahl.

AH306: In welche Himmelsrichtung muss eine Funkstation in Europa ihre VHF-Antenne drehen, um eine Verbindung über "Aurora" abzuwickeln?

A: Osten

B: Süden

C: Norden

D: Westen

Nutzung für Wellenausbreitung

  • Die Aurora ist ein stark ionisierter Bereich, die Funkwellen über $\qty{30}{\mega\hertz}$ reflektiert
  • Wird also hauptsächlich mit UHF und VHF verwendet
  • Sprache ist zu breitbandig, deshalb eignet sich CW am besten
  • Trotzdem ist das Signal „flatternd“ und „verbrummt“
AH304: Beim Auftreten von Polarlichtern lassen sich auf den Amateurfunkbändern über 30 MHz beträchtliche Überreichweiten erzielen, weil ...

A: stark ionisierte Bereiche auftreten, die Funkwellen reflektieren.

B: starke Magnetfelder auftreten, die Funkwellen reflektieren.

C: starke sporadische D-Regionen auftreten, die Funkwellen reflektieren.

D: starke Inversionsfelder auftreten, die Funkwellen reflektieren.

AH305: Was meint ein Funkamateur damit, wenn er angibt, dass er auf dem 2 m-Band eine Aurora-Verbindung mit Schottland gehabt hat?

A: Die Verbindung ist durch Reflexion von Ultrakurzwellen an polaren Nordlichtern zustande gekommen (Reflexion an polaren Ionisationserscheinungen).

B: Die Verbindung ist durch Verstärkung der polaren Nordlichter mittels Ultrakurzwellen zustande gekommen (Reflexion von ionisiertem Polarlicht).

C: Die Verbindung ist durch Beugung von Ultrakurzwellen an Lichtquellen der Polarregion zustande gekommen (Beugung an ionisierten Polarschichten).

D: Die Verbindung ist durch Reflexion von verbrummten Ultrakurzwellen am Polarkreis zustande gekommen (Reflexion an Ionisationserscheinungen des Polarkreises).

AH307: Welches der folgenden Übertragungsverfahren eignet sich am besten für Auroraverbindungen?

A: RTTY

B: SSB

C: FM

D: CW

AH308: Wie wirkt sich "Aurora" auf die Signalqualität eines Funksignals aus?

A: Die Lesbarkeit von Fonie-Signalen verbessert sich.

B: CW-Signale haben einen flatternden und verbrummten Ton.

C: CW-Signale haben einen besseren Ton.

D: CW- und Fonie-Signale haben ein Echo.

Sporadic-E

1) Kurzbeschreibung: Halbkreisförmige Grafik mit Sender links und Empfänger rechts; eine gelbe und eine rosafarbene Schicht über der blau markierten Erde; ellipsenförmige Figur mit der Beschriftung „Sporadic-E“ in der gelben Schicht; zwei gestrichelt eingezeichnete Linien, die durch die Schichten hindurch nach außen führen, und eine durchgehende Linie, die vom Sender zu der ellipsenförmigen Figur und weiter zum Empfänger führt.

2) Ausführliche Beschreibung: Die halbkreisförmige Grafik zeigt die Lage der Ionosphäre mit zwei konzentrisch angeordneten, bogenförmigen Schichten über der Erde, die unten blau eingezeichnet ist, sowie den Verlauf von VHF-Signalen. Auf der Erde steht links und rechts jeweils ein kleines schwarzes Antennensymbol, beschriftet mit „Sender“ (links) und „Empfänger“ (rechts). Vom Sender führen zwei gestrichelt eingezeichnete, rote Linien in verschiedenen Winkeln zunächst durch eine schmale gelbe Schicht und dann eine breite rosafarbene Schicht hindurch und endet am oberen Bildrand. Eine durchgehende rote Linie führt vom Sender hinauf zu einer ellipsenförmigen Figur in der gelben Schicht und hinunter zum Empfänger. Die ellipsenförmige Figur ist mit „Sporadic-E“ beschriftet.
Abbildung NEAS-3.9.1: Refraktion (Brechung) von Funkwellen an stark ionisierten Bereichen der E-Schicht

NH306: Ein Funkamateur sagt, dass auf dem 2 m-Band "Sporadic-E-Bedingungen" herrschen. Er meint damit, dass derzeit ...

A: Stationen aus Nordamerika zu hören sind, die über Reflexion an Ionisationserscheinungen des Polarkreises empfangen werden.

B: Stationen aus Nordamerika zu hören sind, die über Refraktion (Brechung) an energiereichen leuchtenden Nachtwolken (NLCs) empfangen werden.

C: Stationen aus Entfernungen von 1000 bis 2000 km zu hören sind, die über Refraktion (Brechung) in der sporadischen E-Region empfangen werden.

D: Stationen aus Entfernungen von 1000 bis 2000 km zu hören sind, die über Reflexion an Ionisationserscheinungen des Polarkreises empfangen werden.

NH305: Bei welcher Ausbreitungsart wird über stark ionisierte Bereiche gearbeitet, die sich vor allem in den Sommermonaten in etwa 100 bis 110 Kilometer Höhe bilden?

A: Reflexion an Gewitterwolken

B: Reflexion an Inversionsschichten

C: Troposphärische Ausbreitung

D: Sporadic-E

Sporadic-E II

  • Regional begrenzte ungewöhnlich hohe Ionisation der E-Schicht
  • Refraktion (Brechung) von Funkwellen in VHF und UHF
  • Auch $\qty{10}{\meter}$-Band möglich
EH304: Was verstehen Sie unter dem Begriff "Sporadic-E"?

A: Lokal begrenzten kurzzeitigen Ausfall der Reflexion durch ungewöhnlich hohe Ionisation innerhalb der E-Region.

B: Kurzfristige plötzliche Inversionsänderungen in der E-Region, die Fernausbreitung im VHF-Bereich ermöglichen.

C: Die Refraktion (Brechung) in lokal begrenzten Bereichen mit ungewöhnlich hoher Ionisation innerhalb der E-Region.

D: Kurzzeitig auftretende starke Reflexion von VHF-Signalen an Meteorbahnen innerhalb der E-Region.

Short Skip

  • Funkverbindungen mit Sprungentfernungen unter $\qty{1000}{\kilo\meter}$
  • Durch Refraktion an einer Sporadic-E-Schicht
  • Insbesondere im $\qty{10}{\meter}$-Band
EH218: Unter dem Begriff "Short Skip" versteht man Funkverbindungen besonders im 10 m-Band mit Sprungentfernungen unter 1000 km, die ...

A: bei entsprechendem Abstrahlwinkel durch Refraktion (Brechung) in der F2-Region ermöglicht werden.

B: durch Refraktion (Brechung) in sporadischen E-Regionen ermöglicht werden.

C: bei entsprechendem Abstrahlwinkel durch Refraktion (Brechung) in der F1-Region ermöglicht werden.

D: durch Refraktion (Brechung) in der hochionisierten D-Region ermöglicht werden.

Sporadic-E III

1) Kurzbeschreibung: Halbkreisförmige Grafik mit Sender links und Empfänger rechts; eine gelbe und eine rosafarbene Schicht über der blau markierten Erde; ellipsenförmige Figur mit der Beschriftung „Sporadic-E“ in der gelben Schicht; zwei gestrichelt eingezeichnete Linien, die durch die Schichten hindurch nach außen führen, und eine durchgehende Linie, die vom Sender zu der ellipsenförmigen Figur und weiter zum Empfänger führt.

2) Ausführliche Beschreibung: Die halbkreisförmige Grafik zeigt die Lage der Ionosphäre mit zwei konzentrisch angeordneten, bogenförmigen Schichten über der Erde, die unten blau eingezeichnet ist, sowie den Verlauf von VHF-Signalen. Auf der Erde steht links und rechts jeweils ein kleines schwarzes Antennensymbol, beschriftet mit „Sender“ (links) und „Empfänger“ (rechts). Vom Sender führen zwei gestrichelt eingezeichnete, rote Linien in verschiedenen Winkeln zunächst durch eine schmale gelbe Schicht und dann eine breite rosafarbene Schicht hindurch und endet am oberen Bildrand. Eine durchgehende rote Linie führt vom Sender hinauf zu einer ellipsenförmigen Figur in der gelben Schicht und hinunter zum Empfänger. Die ellipsenförmige Figur ist mit „Sporadic-E“ beschriftet.
Abbildung NEAS-3.11.1: Refraktion bei Sporadic-E
Dieser Alt-Text wurde noch nicht überprüft.

1) Kurzbeschreibung: Schematische Grafik zur Funkwellenausbreitung mit Bodenwelle, einer gebogenen roten Bahn durch Schichten aus gestrichelten Bögen und einer „Tote Zone“ zwischen zwei Antennensymbolen.

2) Detailbeschreibung: Unten verläuft eine schwarze, leicht gekrümmte Linie als Boden; an beiden Enden stehen kleine, offene Dreiecks‑Antennensymbole. Links startet ein dicker, roter Strahl, steigt bogenförmig auf, erreicht einen abgerundeten Scheitel und fällt rechts zur zweiten Antenne ab. Entlang des oberen Teils dieses roten Bogens steht in Rot „Refraktion“. Oberhalb des Scheitelpunkts ist ein graues, gestricheltes V eingezeichnet; darüber der Text „Scheinbare Reflexion“. Parallel über dem Boden ziehen mehrere graue, gestrichelte, nach unten gekrümmte Linien durch das Bild; links sind sie mit „D“, „E“, „F1“, „F2“ beschriftet, rechts mit den Höhen „50 km“, „90 km“, „130 km“, „200 km“, „400 km“; näher am Boden steht zusätzlich „10 km“ neben einer weiteren gestrichelten Linie. Auf der Bodenlinie verläuft von der linken Antenne aus ein roter Pfeil mit der Beschriftung „Bodenwelle“ nach rechts. In der Mitte über dem Boden steht der Text „Tote Zone“.
Abbildung NEAS-3.11.2: Refraktion an Schichten der Ionosphäre

AH301: Bei "Sporadic E"-Ausbreitung werden Wellen im VHF-Bereich gebrochen an ...

A: Inversionen am unteren Rand der E-Region.

B: besonders stark ionisierten Bereichen der E-Region.

C: geomagnetischen Störungen am unteren Rand der E-Region.

D: Ionisationsspuren von Meteoriten in der E-Region.

AH214: Wie groß ist in etwa die maximale Entfernung, die ein KW-Signal bei Refraktion (Brechung) in der E-Region auf der Erdoberfläche mit einem Sprung (Hop) überbrücken kann? Sie beträgt etwa ...

A: 4500 km

B: 2200 km

C: 9000 km

D: 1100 km

AH220: Wie wirkt sich "Sporadic E" auf die höheren Kurzwellenbänder aus?

A: Die "tote Zone" wird reduziert oder verschwindet ganz.

B: Die Signale werden stark verbrummt empfangen.

C: Bei Überseeverbindungen tritt Flatterfading auf.

D: Die ionosphärische Ausbreitung fällt komplett aus.

Ionosphäre

1) Kurzbeschreibung: Halbkreisförmige Grafik mit Sender links und Empfänger rechts, die eine rosafarbene Schicht über der blau markierten Erde sowie eine grüne „Bodenwelle“ und eine rote „Raumwelle“ zeigt.

2) Ausführliche Beschreibung: Die halbkreisförmige Grafik zeigt die Lage der Ionosphäre über der Erde, die unten blau eingezeichnet ist. Auf der Erde steht links und rechts jeweils ein kleines, schwarzes Antennensymbol, beschriftet mit „Sender“ (links) und „Empfänger“ (rechts). Vom Sender zeigt eine kurze, gerade grüne Linie in Richtung Mitte, beschriftet mit „Bodenwelle“. Eine rote Linie, beschriftet mit „Raumwelle“, beginnt nahe dem Sender, steigt steil auf, trifft auf eine rosafarbene, bogenförmige Schicht im oberen Bildbereich, läuft schräg nach unten zur Mitte und berührt dort die Oberfläche der Erde, steigt dann erneut schräg nach oben zur rosafarbenen Schicht und fällt anschließend schräg nach unten in Richtung des Empfängers. Die rosafarbene Schicht erstreckt sich breit über die gesamte Grafik und ist unbeschriftet.
Abbildung NEAS-3.12.1: Brechung an der Ionosphäre

NH101: Wie nennt sich der Bereich in der Atmosphäre, in dem die Kurzwellenausbreitung durch Brechung (Refraktion) ermöglicht wird?

A: Hemisphäre

B: Magnetosphäre

C: Ionosphäre

D: Hydrosphäre

NH102: Warum ist die Ionosphäre ausschlaggebend für die Kurzwellenausbreitung? In der Ionosphäre werden elektromagnetische Wellen durch ...

A: Kälte gebrochen und reflektiert.

B: Wärme verstärkt und reflektiert.

C: elektrisch geladene Teilchen gebrochen (refraktiert).

D: Temperaturübergänge gebrochen (refraktiert).

1) Kurzbeschreibung: Diagramm mit einer horizontalen Achse „Jahre“ und einer vertikalen Achse „Sonnenflecken im Mittel pro Monat“; Skalenmarkierungen auf der horizontalen Achse bei „1750“ (Nullpunkt), „1800“, „1850“, „1900“, „1950“ und „2000“, auf der vertikalen Achse bei „0“ (oberhalb des Nullpunktes), „50“, „100“, „150“, „200“, „250“ und „300“; durchgehende, wellenförmige blaue Linie mit spitzen Maxima und tiefen Minima im Abstand von etwa 1 Jahr; Höhe der Maxima variiert stark.

2) Ausführliche Beschreibung: Ein Koordinatensystem hat eine horizontale Achse mit der Beschriftung „Jahre“ und eine vertikale Achse mit der Beschriftung „Sonnenflecken im Mittel pro Monat“. Es gibt Skalenmarkierungen bei „1750“ (Nullpunkt), „1800“, „1850“, „1900“, „1950“ und „2000“ auf der horizontalen Achse und bei „0“ (oberhalb des Nullpunktes), „50“, „100“, „150“, „200“, „250“ und „300“ auf der vertikalen Achse. Eine durchgehende, wellenförmige blaue Linie mit spitzen Maxima und tiefen Minima im Abstand von etwa 1 Jahr verläuft von links nach rechts. Die Höhe der Maxima variiert untereinander sehr stark.
Abbildung NEAS-3.12.2: Die Anzahl der Sonnenflecken, die über den elfjährige Sonnenzyklus schwankt

NH201: Was ist ein wesentlicher Faktor für die Ausbreitung von Kurzwellen über die Ionosphäre?

A: Die präzise Antennenausrichtung zum Äquator

B: Die Bandbreite der Antenne

C: Der elfjährige Sonnenzyklus

D: Die Filterfunktion des Empfängers

1) Kurzbeschreibung: Halbkreisförmige Grafik mit Sender links und Empfänger rechts, die eine rosafarbene Schicht über der blau merkierten Erde sowie eine grüne „Bodenwelle“ und eine rote „Raumwelle“ zeigt. Zwischen dem Ende der Bodenwelle und dem ersten Auftreffen der Raumwelle ist eine „Tote Zone“ entlang der Erdoberfläche eingezeichnet.

2) Ausführliche Beschreibung: Die halbkreisförmige Grafik zeigt die Lage der Ionosphäre über der Erde, die unten blau eingezeichnet ist. Auf der Erde steht links und rechts jeweils ein kleines, schwarzes Antennensymbol, beschriftet mit „Sender“ (links) und „Empfänger“ (rechts). Vom Sender zeigt eine kurze, gerade grüne Linie in Richtung Mitte, beschriftet mit „Bodenwelle“. Eine rote Linie, beschriftet mit „Raumwelle“, beginnt nahe dem Sender, steigt steil auf, trifft auf eine rosafarbene, bogenförmige Schicht im oberen Bildbereich, läuft schräg nach unten zur Mitte und berührt dort die Oberfläche der Erde, steigt dann erneut schräg nach oben zur rosafarbenen Schicht und fällt anschließend schräg nach unten in Richtung des Empfängers. Die rosafarbene Schicht erstreckt sich breit über die gesamte Grafik und ist unbeschriftet. Zwischen dem Ende der Bodenwelle und dem ersten Auftreffen der Raumwelle ist eine „Tote Zone“ in Form eines Bogens entlang der Erdoberfläche eingezeichnet.
Abbildung NEAS-3.12.3: Die Tote Zone, die für die Bodenwelle zu nah und für die Raumwelle zu weit weg ist.

BE106: Eine Frequenz auf einem höheren Kurzwellenband erscheint zunächst frei, stellt sich aber anschließend als besetzt heraus. Was ist die häufigste Ursache dafür?

A: Die auf dieser Frequenz sendende Station wurde durch den Mögel-Dellinger-Effekt kurzfristig unterbrochen.

B: Für die auf dieser Frequenz sendenden Stationen sind die Ausbreitungsbedingungen zu schlecht.

C: Eine Station auf dieser Frequenz verwendet das andere Seitenband.

D: Eine auf dieser Frequenz sendende Station liegt innerhalb der toten Zone und konnte daher von mir nicht gehört werden.

Ionosphäre II

  • Grundlagen zur Ionosphäre, Sonnenfleckenaktivität und „Tote Zone“ sind in Klasse N
  • Vertiefung im Bereich Wellenausbreitung
  • Strahlung der Sonne schlägt Elektronen aus Sauerstoff- und Stickstoff-Atomen und -Molekülen in der Hochatmosphäre → Ionisation
  • Freie Elektronen werden von Funkwellen zum Schwingen angeregt → Refraktion der Funkwellen
  • In ca. $\num{50}$ bis $\qty{450}{\kilo\meter}$ Höhe
  • Refraktion von Kurzwellen, wodurch weltweite Kommunikation ermöglicht wird
EH101: Wie kommt die Fernausbreitung einer Funkwelle auf den Kurzwellenbändern zustande? Sie kommt zustande durch die Refraktion (Brechung) an ...

A: den parasitären Elementen einer Richtantenne.

B: elektrisch aufgeladenen Luftschichten in der Ionosphäre.

C: Hoch- und Tiefdruckgebieten der hohen Atmosphäre.

D: den Wolken in der niedrigen Atmosphäre.

Ausbreitung von Funkwellen

  • Ionisation verleiht Kurzwelle einzigartige Fähigkeiten
  • Dichte der freien Elektronen bestimmt die Brechungsfrequenz
  • Höhere Dichte → höhere Frequenz
  • Mehr Sonnenstrahlung → Ausbreitung auf höherer Frequenz möglich
  • Besonders viel Strahlung tagsüber im Sonnenfleckenmaximum
  • $\qty{10}{\meter}$-Band selbst bei geringer Sendeleistung tagsüber nutzbar
EH219: Welches Frequenzband kann im Sonnenfleckenmaximum tagsüber auch mit kleiner Leistung für weltweite Funkverbindungen verwendet werden?

A: 10 m-Band

B: 80 m-Band

C: 2 m-Band

D: 160 m-Band

Rekombination

  • Freie Elektronen rekombinieren sich wieder mit Atomrümpfen
  • In bestimmten Höhen stellt sich ein Gleichgewicht zwischen Ionisation und Rekombination ein.
  • Diese Gebiete mit Gleichgewicht werden als Regionen oder Schichten bezeichnet.

Schichten der Ionosphäre

  • Es gibt in verschiedenen Höhen verschiedene „Schichten“ bzw. Regionen mit unterschiedlich starker Ionisierung
  • Diese tragen die Namen
  1. D-Schicht
  2. E-Schicht
  3. F1-Schicht
  4. F2-Schicht
  • Für die Prüfungsfragen der Klasse E ist ein grundlegendes, qualitatives Verständnis der Regionen erforderlich
  • Die für die Kurzwellen-Fernausbreitung (DX) wichtigen F-Regionen der Ionosphäre befinden sich in einer Höhe von etwa $\num{130}$ bis $\qty{450}{\kilo\meter}$
  • In der Klasse A müssen die genauen Höhenlagen der einzelnen Regionen für Tag und Nacht benannt werden können
EH102: In welcher Höhe befinden sich für die Kurzwellen-Fernausbreitung (DX) wichtige ionosphärische Regionen? Sie befinden sich in ungefähr ...

A: 130 bis 200 km Höhe.

B: 130 bis 450 km Höhe.

C: 90 bis 130 km Höhe.

D: 50 bis 90 km Höhe.

D-Region

  • In ca. $\qtyrange{50}{90}{\kilo\meter}$ Höhe
  • Existiert nur am Tag
  • Nach Sonnenuntergang sehr schnell verschwunden
  • Energieverlust durch Kollision der Elektronen mit anderen Teilchen
  • Starke Dämpfung von Funkwellen unter $\qty{10}{\mega\hertz}$
  • Keine Raumwelle für Amateurfunkbänder wie $\qty{160}{\meter}$ oder $\qty{80}{\meter}$
EH210: Warum sind Signale im 160- und 80 m-Band tagsüber nur schwach und nicht für den weltweiten Funkverkehr geeignet? Sie sind ungeeignet wegen der Tagesdämpfung in der ...

A: F2-Region.

B: F1-Region.

C: A-Region.

D: D-Region.

EH105: Welchen Einfluss hat die D-Region auf die Fernausbreitung?

A: Die D-Region verhindert nachts die Fernausbreitung im Lang-, Mittel- und unteren Kurzwellenbereich.

B: Die D-Region führt tagsüber zu starker Dämpfung im 80- und 160 m-Band.

C: Die D-Region absorbiert tagsüber die Wellen im 10 m-Band.

D: Die D-Region reflektiert tagsüber die Wellen im 80- und 160 m-Band.

E-Region

  • In ca. $\qtyrange{90}{130}{\kilo\meter}$ Höhe
  • Entsteht tagsüber mit Maximum zur Mittagszeit
  • Verschwindet etwa 1 Stunde nach Sonnenuntergang
  • Sprungdistanz ca. $\qty{2000}{\kilo\meter}$ bis $\qty{10}{\mega\hertz}$
  • Starke Ionisation → Sporadic-E
  • Namensgebene: E(lektrische)-Schicht
EH106: Welche ionosphärische Region sorgt während der Sommermonate für gelegentliche gute Ausbreitung vom oberen Kurzwellenbereich bis in den UKW-Bereich?

A: Die D-Region

B: Die E-Region

C: Die F2-Region

D: Die F1-Region

F-Regionen

  • In ca. $\qtyrange{200}{400}{\kilo\meter}$ Höhe
  • Am stärksten ionisierte Schicht
  • F1-Schicht existiert nur am Tag
  • F2-Schicht bleibt nachts bestehen
  • Sprungdistanz ca. $\qty{4000}{\kilo\meter}$
EH103: Welche ionosphärische Region ermöglicht im wesentlichen Weitverkehrsverbindungen im Kurzwellenbereich?

A: D-Region

B: E-Region

C: F1-Region

D: F2-Region

EH104: Welche ionosphärische Region ermöglicht DX-Verbindungen im 80 m-Band in der Nacht?

A: Die E-Region

B: Die F1-Region

C: Die D-Region

D: Die F2-Region

Sonnenzyklus

  • Im Schnitt alle 11 Jahre durch Umkehrung des Magnetfelds
  • Intensivere Ultraviolett- und Röntgenstrahlen
  • Führt zu starker Ionisation der F2-Region
EH107: Die Sonnenaktivität ist einem regelmäßigen Zyklus unterworfen. Welchen Zeitraum hat dieser Zyklus ungefähr?

A: 12 Monate

B: 7 Jahre

C: 11 Jahre

D: 6 Monate

  • Während dieser Zeit können alle oberen Kurzwellenbänder und teilweise sogar das $\qty{6}{\meter}$-Band für DX-Verbindungen genutzt werden
  • Im Aktivitätsminimum sind die Frequenzbänder oberhalb des $\qty{20}{\meter}$-Bandes (z. B. $\qty{10}{\meter}$) meist nicht nutzbar
EH205: Welche Aussage ist für das Sonnenfleckenmaximum richtig?

A: Die Sonnenaktivität ist sehr hoch und führt zu stärkerer Ionisation in der F-Region.

B: Die Sonnenaktivität ist in der Nacht sehr hoch, am Tag sehr schwach und führt deshalb zu keiner Ionisation in der D-Region.

C: Die Sonnenaktivität ist sehr hoch und führt zu schwächerer Ionisation in der F-Region.

D: Die Sonnenaktivität verringert sich stark und führt zu stärkerer Ionisation in der F-Region.

Ionosphäre III

  • In Klasse N und E wurden bereits Grundlagen zur Ionosphäre, Sonnenfleckenaktivität, „Tote Zone“ und die ionosphärischen Regionen behandelt
  • Die UV-Strahlung der Sonne ist für die Ionisierung von Molekülen in der Ionosphäre verantwortlich.
AH101: Welcher Effekt sorgt hauptsächlich dafür, dass ionosphärische Regionen Funkwellen zur Erde ablenken können?

A: Die von der Sonne ausgehende UV-Strahlung ionisiert - je nach Strahlungsintensität - die Moleküle in den verschiedenen Regionen.

B: Die von der Sonne ausgehende UV-Strahlung aktiviert - je nach Strahlungsintensität - die Sauerstoffatome in den verschiedenen Regionen.

C: Die von der Sonne ausgehende Infrarotstrahlung ionisiert - je nach Strahlungsintensität - die Moleküle in den verschiedenen Regionen.

D: Die von der Sonne ausgehende Infrarotstrahlung aktiviert - je nach Strahlungsintensität - die Sauerstoffatome in den verschiedenen Regionen.

Dieser Alt-Text wurde noch nicht überprüft.

1) Kurzfassung: Ein Diagramm mit drei nebeneinander angeordneten Sektoren („Sommertag“, „Wintertag“, „Nacht“) zeigt farbige, gebogene Schichten über einer blauen Erdoberfläche und eine Höhen-Skala von 100 km bis 400 km.

2) Detaillierte Beschreibung: Am unteren Rand verläuft eine blaue, bogenförmige Linie als Erdoberfläche. Drei schwarze, nach außen gespreizte Linien teilen die Grafik in die beschrifteten Abschnitte „Sommertag“, „Wintertag“ und „Nacht“. Links stehen die Höhenangaben „100 km“, „200 km“, „300 km“ und „400 km“. In jedem Abschnitt liegen bogenförmige, farbige Bänder übereinander, parallel zur Erdoberfläche, teils von grauen gestrichelten Linien begleitet. Im Abschnitt „Sommertag“ folgen von unten nach oben: ein graues Band mit dem Buchstaben „D“, darüber ein gelbes Band mit „E“, darüber zwei rötlich-orange Bänder mit den Aufschriften „F1“ (tiefer) und „F2“ (höher). Im Abschnitt „Wintertag“ stehen von unten nach oben: ein graues Band mit „D“, darüber ein gelbes Band mit „E“, darüber ein rötlich-oranges Band mit „F“. Im Abschnitt „Nacht“ ist unten ein graues Band mit dem Buchstaben „D“ blass angedeutet; weiter oben liegt ein rötlich-oranges Band mit „F“. In allen drei Abschnitten sind zusätzlich mehrere graue, gestrichelte Bögen ohne weitere Beschriftung eingezeichnet.
Abbildung NEAS-3.14.1: Mögliche höhen der Regionen in Abhängigkeit von der Jahres- und Tageszeit

AH103: In welcher Höhe befindet sich die für die Fernausbreitung wichtige D-Region? Sie befindet sich in ungefähr ...

A: 250 bis 450 km Höhe.

B: 9 bis 130 km Höhe.

C: 50 bis 90 km Höhe.

D: 130 bis 200 km Höhe.

AH104: In welcher Höhe befindet sich die für die Fernausbreitung wichtige E-Region? Sie befindet sich in ungefähr ...

A: 90 bis 130 km Höhe.

B: 130 bis 200 km Höhe.

C: 50 bis 90 km Höhe.

D: 250 bis 450 km Höhe.

AH105: In welcher Höhe befindet sich die für die Fernausbreitung (DX) wichtige F1-Region während der Tagesstunden? Sie befindet sich in ungefähr ...

A: 90 bis 130 km Höhe.

B: 200 bis 450 km Höhe.

C: 130 bis 200 km Höhe.

D: 50 bis 90 km Höhe.

AH106: In welcher Höhe befindet sich die für die Fernausbreitung (DX) wichtige F2-Region während der Tagesstunden an einem Sommertag? Sie befindet sich in ungefähr ...

A: 130 bis 200 km Höhe.

B: 90 bis 130 km Höhe.

C: 250 bis 450 km Höhe.

D: 50 bis 90 km Höhe.

AH108: Zu welcher Jahres- und Tageszeit hat die F2-Region ihre größte Höhe? Sie hat ihre größte Höhe ...

A: im Frühjahr und Herbst zur Dämmerungszeit.

B: im Sommer um Mitternacht.

C: im Sommer zur Mittagszeit.

D: im Winter zur Mittagszeit.

Sonnenfleckenminimum

  • Die Abhängigkeit von der Tageszeit beeinflusst die Ausbreitung von Funkwellen
  • Im Sonnenfleckenmaximum funktioniert das $\qty{10}{\meter}$-Band tagsüber gut
  • Im Sonnenfleckenminimum ist das $\qty{10}{\meter}$-Band tagsüber kaum nutzbar
  • Während des Sonnenfleckenminimums wird tagsüber häufig das $\qty{20}{\meter}$-Band für Weitverbindungen verwendet
AH202: Welches dieser Frequenzbänder kann im Sonnenfleckenminimum am ehesten für tägliche Weitverkehrsverbindungen verwendet werden?

A: 14 MHz (20 m-Band)

B: 3,5 MHz (80 m-Band)

C: 28 MHz (10 m-Band)

D: 1,8 MHz (160 m-Band)

  • Das $\qty{40}{\meter}$-Band ist ein zuverlässiges Band für die Kommunikation
  • Ebenso wie das $\qty{20}{\meter}$-Band nur Klasse A vorbehalten
  • Das $\qty{40}{\meter}$-Band ist besonders für die Kommunikation über große Entfernungen innerhalb Deutschlands geeignet, wie z. B. von Hamburg nach München
AH201: Welches der nachstehend aufgeführten Bänder ist für KW-Verbindungen zwischen Hamburg und München um die Mittagszeit herum üblicherweise gut geeignet?

A: 160 m-Band

B: 40 m-Band

C: 80 m-Band

D: 15 m-Band

Nachts

  • $\qty{80}{\meter}$ und $\qty{160}{\meter}$-Bänder sind tagsüber aufgrund der D-Schicht kaum nutzbar, aber nachts zuverlässig
  • $\qty{40}{\meter}$-Band ermöglicht nachts größere Reichweiten, da die Ausbreitung über die F2-Schicht erfolgt
  • F1-Schicht: Führt aufgrund geringerer Höhe zu kürzeren Sprungdistanzen und ist meist unerwünscht
AH203: Welche der folgenden Frequenzbänder können in den Nachtstunden am ehesten für weltweite Funkverbindungen genutzt werden?

A: 40 m, 20 m und 15 m

B: 30 m, 12 m und 10 m

C: 40 m, 17 m und 6 m

D: 160 m, 80 m und 40 m

AH221: Massiv erhöhte UV- und Röntgenstrahlung, wie sie vor allem durch starke Sonneneruptionen hervorgerufen wird, beeinflusst in der Ionosphäre vor allem ...

A: die E-Region, die dann für die höheren Frequenzen durchlässiger wird und durch Refraktion (Brechung) in der F2-Region für gute Ausbreitungsbedingungen sorgt.

B: die F2-Region, die dann so stark ionisiert wird, dass fast die gesamte KW-Ausstrahlung reflektiert wird.

C: die D-Region, die die Kurzwellen-Signale dann so massiv dämpft, dass keine Ausbreitung über die Raumwelle mehr möglich ist.

D: die F1-Region, die durch Absorption der höheren Frequenzen die Refraktion (Brechung) an der F2-Region behindert.

AH107: Für die DX-Kurzwellenausbreitung über die Raumwelle ist die F1-Region ...

A: nicht von großer Bedeutung, weil sie vor allem für die höheren Frequenzen durchlässig ist.

B: von großer Bedeutung, weil sie die Dämpfung in der E-Region senkt und damit die Sprungdistanz vergrößert.

C: erwünscht, weil sie durch zusätzliche Reflexion die Wirkung der F2-Region verstärken kann.

D: meist unerwünscht, weil sie durch Abdeckung die Ausbreitung durch Refraktion (Brechung) an der F2-Region verhindern kann.

Solarer Flux

Ein Diagramm mit zwei Kurven zeigt die Entwicklung von 2005 bis 2025. Die x-Achse ist mit
Abbildung NEAS-3.14.2: Solarer Flux und Anzahl der Sonnenflecken von 2005 bis 2025

AH102: Der solare Flux F ...

A: ist die gemessene Energieausstrahlung der Sonne im GHz-Bereich. Fluxwerte über 100 führen zu einem stark erhöhten Ionisationsgrad in der Ionosphäre und zu einer erheblich verbesserten Fernausbreitung auf den höheren Kurzwellenbändern.

B: ist die gemessene Energieausstrahlung der Sonne im Kurzwellenbereich. Fluxwerte über 60 führen zu einem stark erhöhten Ionisationsgrad in der Ionosphäre und zu einer erheblich verbesserten Fernausbreitung auf den höheren Kurzwellenbändern.

C: wird aus der Sonnenfleckenrelativzahl R abgeleitet und ist ein Indikator für die Aktivität der Sonne. Fluxwerte über 100 führen zu einem stark erhöhten Ionisationsgrad der D-Region und damit zu einer erheblichen Verschlechterung der Fernausbreitung auf den Kurzwellenbändern.

D: wird aus der Sonnenfleckenrelativzahl R abgeleitet und ist ein Indikator für die Aktivität der Sonne. Fluxwerte über 60 führen zu einem stark erhöhten Ionisationsgrad in der Ionosphäre und zu einer erheblich verbesserten Fernausbreitung auf den höheren Kurzwellenbändern.

Polarisation

  • Die Polarisation einer elektromagnetischen Welle ändert sich bei der Raumwellenausbreitung
  • Dies ist auf die Faraday-Rotation, Reflexionsphänomene in der Ionosphäre und Multipath-Effekte zurückzuführen
  • Die empfangene Polarisation kann nicht mehr der ursprünglich gesendeten entsprechen
AH219: Wie wird die Polarisation einer elektromagnetischen Welle bei der Ausbreitung über die Raumwelle beeinflusst?

A: Die Polarisation der ausgesendeten Wellen wird in der Ionosphäre stets um 90 ° gedreht.

B: Die Polarisation der ausgesendeten Wellen bleibt bei der Refraktion (Brechung) in der Ionosphäre stets unverändert.

C: Die Polarisation der ausgesendeten Wellen wird bei der Refraktion (Brechung) in der Ionosphäre stets verändert.

D: Die Polarisation der ausgesendeten Wellen wird bei jedem Sprung (Hop) in der Ionosphäre um 90 ° gedreht.

Tote Zone I

  • Bereich, wo die Bodenwelle nicht mehr hin gelangt
  • Und die Raumwelle noch nicht hingelangt
  • Abhängig vom Reflexionswinkel der Raumwelle
  • Funkstationen in der Toten Zone können mich nicht hören
EH201: Unter der "Toten Zone" wird der Bereich verstanden, ...

A: der durch die Überlagerung der Bodenwelle mit der Raumwelle in einer Zone der gegenseitigen Auslöschung liegt.

B: der durch die Bodenwelle überdeckt wird, so dass schwächere DX-Stationen zugedeckt werden.

C: der durch die Bodenwelle nicht mehr erreicht wird und durch die Raumwelle noch nicht erreicht wird.

D: der durch die Bodenwelle erreicht wird und für die Raumwelle nicht zugänglich ist.

Tote Zone II

Tote Zone

  • Je höher die Frequenz, desto größer ist der Radius der toten Zone
  • Insbesondere auf den höheren Bändern kann es zur Fehlannahme einer freien Frequenz kommen
AH215: Eine Aussendung auf dem 20 m-Band kann von der Funkstelle A in einer Entfernung von 1500 km, nicht jedoch von der Funkstelle B in 60 km Entfernung empfangen werden. Der Grund hierfür ist, dass ...

A: zwei in verschiedenen ionosphärischen Regionen reflektierte Wellen mit auslöschender Phase bei Funkstelle B eintreffen.

B: die Boden- und Raumwellen sich bei Funkstelle B gegenseitig aufheben.

C: die Funkstelle B die Bodenwelle nicht mehr und die Raumwelle noch nicht empfangen kann.

D: bei Funkstelle B der Mögel-Dellinger-Effekt aufgetreten ist.

Fading

  • Raumwelle trifft noch im Bereich der Bodenwelle wieder zum Empfänger
  • Durch Wellenüberlagerung können sich Raum- und Bodenwelle gegenseitig abschwächen
  • Signal verliert an Stärke → Fading
EH203: Wie nennt man den Feldstärkeschwund durch Überlagerung von Boden- und Raumwelle?

A: MUF

B: Mögel-Dellinger-Effekt

C: Fading

D: Backscatter

EH202: Was kann durch das Zusammenwirken von Raum- und Bodenwelle verursacht werden?

A: Rauschen (Noise)

B: Feldstärkeschwankungen (Fading)

C: Rückstreuung (Backscatter)

D: Frequenzverschiebung (Doppler-Effekt)

Sprungdistanz I

  • Je flacher meine Antenne im Winkel zur Erdoberfläche abstrahlt, umso weiter ist die Sprungdistanz
  • Je steiler meine Antenne nach oben strahlt, umso kürzer ist die Sprungdistanz

Hier kann man das Ganze interaktiv ausprobieren. Wenn der Abstrahlwinkel flach ist steigt die Reichweite. Ist der Abstrahlwinkel steil, so verkürzt sich die Reichweite.


Abstrahlwinkel $\alpha$:
0
°.
Sorry, your browser does not support canvas.
EH208: Von welchem der genannten Parameter ist die Sprungdistanz abhängig, die ein KW-Signal auf der Erdoberfläche überbrücken kann? Sie ist abhängig ...

A: vom Antennengewinn.

B: von der Polarisation der Antenne.

C: von der Sendeleistung.

D: vom Abstrahlwinkel der Antenne.

Sprungdistanz II

  • Bisher: Sprungdistanz durch Abstrahlwinkel verändern
  • Auch zu beachten:
  • Höhe der ionisierten Region
  • die Tageszeit wegen der unterschiedlichen Schichten
  • genutzte Frequenz wegen unterschiedlicher Refraktionseigenschaften an den Schichten
AH212: Was hat keine Auswirkungen auf die Sprungentfernung?

A: Die Änderung der Frequenz des ausgesendeten Signals.

B: Die Tageszeit.

C: Die Änderung der Strahlungsleistung.

D: Die aktuelle Höhe der ionisierten Regionen.

AH213: Wie groß ist in etwa die maximale Entfernung, die ein KW-Signal bei Refraktion (Brechung) an der F2-Region auf der Erdoberfläche mit einem Sprung (Hop) überbrücken kann?

A: Etwa 4000 km.

B: Etwa 12000 km.

C: Etwa 8000 km.

D: Etwa 2000 km.

MUF und LUF

Maximal Usable Frequency (MUF)

  • Höchste zwischen zwei Orten verwendbare Frequenz
  • Ist abhängig vom Abstrahlwinkel der Antenne
  • Und der kritischen Frequenz der Ionosphäre

Berechnung der MUF

$$\mathrm{MUF} \approx \dfrac{f_c}{\sin(\alpha)}$$

$\alpha$ ist der Abstrahlwinkel der Antenne zum Boden $f_c$ ist die kritische Frequenz bei der senkrecht auf die Ionosphäre auftretende Funkstrahlen von den Regionen gebrochen werden → bei stärkerer Ionisation einer Region steigt die kritische Frequenz

EH204: Was bedeutet die "MUF" bei der Kurzwellenausbreitung?

A: Mittlere Nutzfrequenz

B: Niedrigste nutzbare Frequenz

C: Höchste nutzbare Frequenz

D: Kritische Grenzfrequenz

EH207: Sie führen Funkbetrieb nahe der aktuell höchstmöglichen Frequenz (MUF) durch. Um den Funkbetrieb auf noch höheren Frequenzen fortsetzen zu können, muss die Ionisation der brechenden Region ...

A: verschwinden.

B: unverändert bleiben.

C: abnehmen.

D: zunehmen.

EH206: Eine stärkere Ionisierung der F2-Region führt zu ...

A: einer größeren Durchlässigkeit für die höheren Frequenzen.

B: einer stärkeren Absorption der höheren Frequenzen.

C: einer niedrigeren MUF.

D: einer höheren MUF.

Lowest Usable Frequency (LUF)

  • Abhängig von der Ionisierung in der D-Schicht
  • Je weniger Dämpfung in der D-Schicht, umso mehr tiefere Funkwellen können diese Schicht durchdringen und an den höheren Schichten reflektieren
EH209: Die niedrigste brauchbare Frequenz (LUF) bei Raumwellenausbreitung zwischen zwei Orten hängt ab ...

A: vom Ionisierungsgrad in der D-Region.

B: von der Polarisation der Antenne.

C: vom Ionisierungsgrad in der E-Region.

D: vom Abstrahlwinkel der Antenne.

MUF und LUF II

Höchste brauchbare Frequenz (MUF)

  • Höchste Frequenz mit der eine Verbindung über die Raumwelle hergestellt werden kann
  • Abhängig vom Abstrahlwinkel $\alpha$
AH206: Die höchste Frequenz, bei der eine Kommunikation zwischen zwei Funkstellen über Raumwelle möglich ist, wird als ...

A: kritische Frequenz bezeichnet (f$_{krit}$, foF2).

B: höchste durchlässige Frequenz bezeichnet (LUF).

C: optimale Arbeitsfrequenz bezeichnet (f$_{opt}$, FOT).

D: höchste nutzbare Frequenz bezeichnet (MUF).

AH207: Wenn sich elektromagnetische Wellen zwischen zwei Orten durch ionosphärische Brechung ausbreiten, dann ist die MUF ...

A: die niedrigste brauchbare Frequenz.

B: die vorgeschriebene nutzbare Frequenz.

C: der Mittelwert aus der höchsten und niedrigsten brauchbaren Frequenz.

D: die höchste brauchbare Frequenz.

Kritische Frequenz

  • Bei $\qty{90}{\degree}$ Abstrahlwinkel muss das Signal in der Ionosphäre eine $\qty{180}{\degree}$-Wendung vollziehen
  • Kritische Frequenz $f_c$ bei der das Signal reflektiert wird
  • MUF ist größer als $f_c$, da in der Regel nicht senkrecht nach oben gesendet wird
AH208: Die höchste brauchbare Frequenz (MUF) für eine Funkstrecke ...

A: ist nicht davon abhängig, wie flach die Sendeantenne abstrahlt bzw. die Empfangsantenne aufnimmt, sondern nur vom Zustand der Ionosphäre.

B: liegt tiefer als die kritische Frequenz, und zwar um so mehr, je steiler die Sendeantenne abstrahlt bzw. die Empfangsantenne aufnimmt.

C: liegt tiefer als die kritische Frequenz, und zwar um so mehr, je flacher die Sendeantenne abstrahlt bzw. die Empfangsantenne aufnimmt.

D: liegt höher als die kritische Frequenz, und zwar um so mehr, je flacher die Sendeantenne abstrahlt bzw. die Empfangsantenne aufnimmt.

Optimale Frequenz

  • Kommerzielle Frequenzplanung verwendet eine Frequency of optimal transmition, optimale Sendefrequenz
  • Frequenz, die auf einem bestimmten Signalweg statistisch an 90% aller Tage eine Funkverbindung erlaubt
  • Liegt 15% unter dem monatlichen Mittel der MUF
  • $$f_{\mathrm{opt}} = \mathrm{MUF}\cdot 0,85$$
  • Spielt für Amateurfunk keine große Rolle, da keine dauerhafte Verbindung aufgebaut wird
  • Im Amateurfunk wird bis nahe an der MUF gearbeitet
AH209: Wie groß ist die höchste nutzbare Frequenz (MUF) und die optimale Frequenz $f_{\textrm{opt}}$, wenn die Antenne in einem Winkel von $45^\circ$ schräg nach oben strahlt und die kritische Frequenz $f_{k}$ 3 MHz beträgt?

A: Die MUF liegt bei 4,2 MHz und $f_{\textrm{opt}}$ bei 3,6 MHz.

B: Die MUF liegt bei 2,1 MHz und $f_{\textrm{opt}}$ bei 2,5 MHz.

C: Die MUF liegt bei 2,1 MHz und $f_{\textrm{opt}}$ bei 1,8 MHz.

D: Die MUF liegt bei 4,2 MHz und $f_{\textrm{opt}}$ bei 4,9 MHz.

Lösungsweg

  • gegeben: $\alpha = \qty{45}{\degree}$
  • gegeben: $f_c = 3 MHz$
$$\begin{split} \mathrm{MUF} & \approx \frac{f_c}{\sin(\alpha)}\\&\approx \frac{3MHz}{0,71}\\&\approx 4,2MHz\end{split}$$

Niedrigste brauchbare Frequenz (LUF)

Niedrigste Frequenz mit der eine Verbindung über die Raumwelle hergestellt werden kann

AH210: Die LUF für eine Funkstrecke ist ...

A: die niedrigste brauchbare Frequenz, bei der eine Verbindung über die Raumwelle hergestellt werden kann.

B: der Mittelwert der höchsten und niedrigsten brauchbaren Frequenz, bei der eine Verbindung über die Raumwelle hergestellt werden kann.

C: die gemessene brauchbare Frequenz, bei der eine Verbindung über die Raumwelle hergestellt werden kann.

D: die brauchbarste Frequenz, bei der eine Verbindung über die Raumwelle hergestellt werden kann.

AH211: Was bedeutet die Aussage: "Die LUF für eine Funkstrecke liegt bei 6 MHz"?

A: Die optimale Frequenz, die für Verbindungen über die Raumwelle genutzt werden kann, liegt bei 6 MHz.

B: Die höchste Frequenz, die für Verbindungen über die Raumwelle als noch brauchbar angesehen wird, liegt bei 6 MHz.

C: Die mittlere Frequenz, die für Verbindungen über die Raumwelle genutzt werden kann, liegt bei 6 MHz.

D: Die niedrigste Frequenz, die für Verbindungen über die Raumwelle als noch brauchbar angesehen wird, liegt bei 6 MHz.

Kritische Frequenz

Dieser Alt-Text wurde noch nicht überprüft.

1) Kurze Zusammenfassung: Eine Grafik zeigt eine gebogene schwarze Basislinie, darüber ein graues, bogenförmiges Band mit dem Text „Refraktion“, sowie farbige Linien und Winkelmarkierungen (orange, grün, blau) mit Beschriftungen „α“, „φ“ und „f_c“.

2) Detaillierte Beschreibung: Unten verläuft eine leicht gewölbte, schwarze Linie von links nach rechts; auf ihr sitzen links und rechts kleine, weiße, dreieckige Markierungen. Über dieser Linie spannt sich ein breites, graues, bogenförmiges Band über die gesamte Breite; in seiner Mitte steht in orange der Schriftzug „Refraktion“. Von der linken Dreiecksmarkierung starten zwei farbige Verläufe: Eine orange, glatte Kurve steigt an, erreicht ihren höchsten Punkt etwa mittig unter dem grauen Band und fällt anschließend zur rechten Dreiecksmarkierung ab. Ebenfalls von links startet eine grüne, kantige Linie, die schräg nach oben führt, im grauen Band zwei Knicke zeigt und oben rechts mit einem Pfeil nach außen weist. Neben dem Anfang der orangefarbenen Kurve ist ein kleiner gestrichelter Basis- oder Tangentenstrich eingezeichnet; der dazwischen markierte Winkel ist orange mit „α“ beschriftet. Nahe dem höchsten Bereich der orangefarbenen Kurve steht eine gestrichelte Winkelklammer mit der Beschriftung „φ“ (mit kleinem Gradzeichen). Links im Bereich des grauen Bandes befindet sich ein kurze, doppelseitige, schräg stehende, blaue Pfeilmarkierung mit der Beschriftung „f_c“. Die dominierenden Farben sind Schwarz (Konturen), Grau (Band), Orange (Kurve und Texte „Refraktion“, „α“, „φ“), Grün (gebrochene Linie) und Blau („f_c“).
Abbildung NEAS-3.21.3: Die Winkel zur Berechnung der MUF
Wiederholung

  • Kritische Frequenz ist je nach ionosphärische Region, dem Ort und der Zeit unterschiedlich
  • Separate Angaben je nach Ionosphären-Region möglich
  • Formelzeichen: fo
  • Ergänzt durch die Schicht, z. B. foF2
AH204: Die kritische Frequenz der F2-Region (foF2) ist die ...

A: niedrigste Frequenz, die bei waagerechter Abstrahlung von der F2-Region noch zur Erde zurückgeworfen wird.

B: höchste Frequenz, die bei waagerechter Abstrahlung von der F2-Region noch zur Erde zurückgeworfen wird.

C: niedrigste Frequenz, die bei senkrechter Abstrahlung von der F2-Region noch zur Erde zurückgeworfen wird.

D: höchste Frequenz, die bei senkrechter Abstrahlung von der F2-Region noch zur Erde zurückgeworfen wird.

AH205: Angenommen, die kritische Frequenz der F2-Region (foF2) liegt bei 12 MHz. Welche Aussage ist dann richtig? Bei Einstrahlung in die Ionosphäre unter einem Winkel von ...

A: 45 ° liegt die niedrigste noch zur Erde zurückgeworfene Signalfrequenz bei 12 MHz.

B: 90 ° liegt die niedrigste noch zur Erde zurückgeworfene Signalfrequenz bei 12 MHz.

C: 45 ° liegt die höchste noch zur Erde zurückgeworfene Signalfrequenz bei 12 MHz

D: 90 ° liegt die höchste noch zur Erde zurückgeworfene Signalfrequenz bei 12 MHz.

Bodenwelle

  • Die Bodenwelle reicht über den sichtbaren Horizont raus
  • Folgt der Erdkrümmung
  • Am besten für Frequenzen unter $\qty{3}{\mega\hertz}$

Reichweite

  • Reichweite ist von Frequenz und Bodenbeschaffenheit abhängig
  • Langwelle ($\qtyrange{30}{300}{\kilo\hertz}$) bis zu $\qty{1000}{\kilo\meter}$, Mittelwelle ($\qty{300}{\kilo\hertz}--\qty{3}{\mega\hertz}$) bis zu $\qty{250}{\kilo\meter}$
  • Gut nutzbar im $\qty{160}{\meter}$-Band
  • Im $\qty{10}{\meter}$-Band für Kommunikation im Stadtbereich nutzbar
  • VHF und höhere Frequenzen vernachlässigbar
EH211: Die Ausbreitung der Wellen im 160 m-Band erfolgt tagsüber hauptsächlich ...

A: über die Raumwelle, weil die Refraktion (Brechung) in der D-Region für Frequenzen bis zu 2 MHz besonders stark ist.

B: über Raum- und Bodenwelle, weil es bei den Frequenzen unter 2 MHz nur zu geringfügiger Phasenverschiebung zwischen reflektierter und direkter Welle kommt.

C: über die Bodenwelle, weil durch die Dämpfung der D-Region keine Raumwelle entstehen kann.

D: über die Raumwelle, weil es in der Troposphäre durch Temperaturinversionen zu Reflexionen für die Frequenzen unter 2 MHz kommen kann.

EH212: Welche der folgenden Aussagen trifft für KW-Funkverbindungen zu, die über Bodenwellen erfolgen?

A: Die Bodenwelle folgt der Erdkrümmung und geht nicht über den geografischen Horizont hinaus. Sie wird in höheren Frequenzbereichen stärker gedämpft als in niedrigeren Frequenzbereichen.

B: Die Bodenwelle folgt der Erdkrümmung und geht über den geografischen Horizont hinaus. Sie wird in höheren Frequenzbereichen stärker gedämpft als in niedrigeren Frequenzbereichen.

C: Die Bodenwelle folgt der Erdkrümmung und geht über den geografischen Horizont hinaus. Sie wird in niedrigeren Frequenzbereichen stärker gedämpft als in höheren Frequenzbereichen.

D: Die Bodenwelle folgt der Erdkrümmung und geht nicht über den geografischen Horizont hinaus. Sie wird in niedrigeren Frequenzbereichen stärker gedämpft als in höheren Frequenzbereichen.

Greyline

  • Übergang zwischen Tag- und Nacht
  • Für den Kurzwellenfunk interessant

Your browser does not support HTML5 canvas.

Aktuelle Zeit:
time

Tag zu Nacht

  • D-Region wird abgebaut
  • E-Region kann noch vorhanden sein
  • F1-Region baut langsam ab
  • F2-Region bleibt geschwächt bestehen

Greyline-DX

  • Kurzwellen werden an der schwachen D-Region flach gebrochen und weniger gedämpft
  • Die gebrochenen Kurzwellen werden in der F-Region flach reflektiert
  • Hohe Skip-Distanz
  • Greyline-DX oder Twilight-DX
EH213: Bei der Ausbreitung auf Kurzwelle spielt die so genannte "Greyline" eine besondere Rolle. Was ist die "Greyline"?

A: Die Übergangszeit vor und nach dem Winter, in der sich die D-Region ab- und wieder aufbaut.

B: Die instabilen Ausbreitungsbedingungen in der Äquatorialzone.

C: Die Zone der Dämmerung um Sonnenauf- und -untergang herum.

D: Die Zeit mit den besten Möglichkeiten für "Short-Skip"-Ausbreitung.

Mögel-Dellinger-Effekt

  • Sonneneruptionen mit Plasma-Flares ionisieren die D-Region
  • Hohe Dämpfung der Raumwelle bis $\qty{300}{\mega\hertz}$
  • Totaler Ausfall der Raumwelle für wenige Minuten bis Stunden möglich
  • Kann nur tagsüber auftreten
  • Besonders stark bei Sonnenfleckenmaximum
EH214: Ein plötzlicher Anstieg der Intensitäten von UV- und Röntgenstrahlung nach einem Flare (Energieausbruch auf der Sonne) führt zu erhöhter Ionisierung der D-Region und damit zu zeitweiligem Ausfall der Raumwellenausbreitung auf der Kurzwelle. Diese Erscheinung bezeichnet man als ...

A: Mögel-Dellinger-Effekt.

B: sporadische E-Ausbreitung.

C: Aurora-Effekt.

D: kritischer Schwund.

EH215: Welche Auswirkung hat der Mögel-Dellinger-Effekt auf die Ausbreitung von Kurzwellen?

A: Den zeitlich begrenzten Schwund durch Mehrwegeausbreitung in der Ionosphäre.

B: Das Übersprechen der Modulation eines starken Senders auf andere, über die Ionosphäre übertragene HF-Signale.

C: Die zeitlich begrenzt auftretende Verzerrung der Modulation.

D: Den zeitlich begrenzten Ausfall der Raumwellenausbreitung.

Langer und kurzer Weg I

  • Durch die Kugelform der Erde kann ein Ziel geradlinig über zwei Wege erreicht werden
  • Funkwellen können sich je nach Ausbreitungsbedingungen besser über den längeren, indirekten Weg ausbreiten
EH217: Was bedeutet die Aussage, dass ein Funkamateur in Deutschland mit "VK" auf dem "langen Weg" gearbeitet hat?

A: Die Verbindung mit Südamerika ist wegen der Ausbreitungsbedingungen auf dem indirekten und somit längeren Weg über Australien hinweg zustande gekommen.

B: Der Verbindungsweg mit Australien ist wegen der schlechten Ausbreitungsbedingungen erst nach langer Wartezeit zustande gekommen.

C: Die Verbindung mit Australien ist wegen der Ausbreitungsbedingungen auf dem indirekten und somit längeren Weg über Südamerika hinweg zustande gekommen.

D: Die Verbindung mit Australien ist wegen der Ausbreitungsbedingungen auf langem direktem Weg über Südamerika hinweg zustande gekommen.

EH216: Was ist mit der Aussage "Funkverkehr über den langen Weg (long path)" gemeint?

A: Bei sehr guten Ausbreitungsbedingungen liegen die reflektierenden Regionen in großer Höhe. Die Sprungdistanzen werden dann sehr groß, so dass sie die Reichweite der Bodenwelle um ein Vielfaches übertreffen. Dann kann man mit einem Sprung einen "sehr langen Weg" zurücklegen.

B: Die Funkverbindung läuft nicht über den direkten Weg zur Gegenstation, sondern über die dem kürzesten Weg entgegengesetzte Richtung.

C: Bei guten Ausbreitungsbedingungen treten mehrfache Refraktionen (Brechungen) mit vielen Sprüngen (hops) auf. Dann ist es möglich, sehr weite Entfernungen - "lange Wege" - zu überbrücken.

D: Bei guten Ausbreitungsbedingungen treten mehrfache Refraktionen (Brechungen) mit vielen Sprüngen (hops) auf. Sie hören dann Ihre eigenen Zeichen zeitverzögert als "Echo" im Empfänger wieder. Sie laufen also den "langen Weg einmal um die Erde".

Langer und kurzer Weg II

Dieser Alt-Text wurde noch nicht überprüft.

Zusammenfassung: Eine graue Gitterkugel zeigt zwei schwarze Punkte, die durch zwei unterschiedlich gefärbte, beschriftete Verbindungswege verbunden sind: „Kurzer Weg“ in Blau und „Langer Weg“ in Orange (teils gestrichelt).

Details: Die Grafik zeigt eine Kugel mit feinem, grauem Gitternetz aus gekrümmten Längs- und Breitenlinien; die Meridiane laufen oben mittig zusammen. Zwei schwarze Punkte markieren die Enden einer Verbindung: einer links unterhalb der Bildmitte, der andere rechts oberhalb der Bildmitte. Ein durchgezogener blauer Bogen verläuft zwischen diesen Punkten diagonal über die Vorderseite der Kugel; entlang des Bogens steht die blaue Beschriftung „Kurzer Weg“. Ein orangener Bogen verbindet dieselben Punkte in der entgegengesetzten Richtung; er ist an beiden Enden durchgezogen und in einem mittleren Abschnitt gestrichelt. Entlang des linken, durchgezogenen Teils steht die orange Beschriftung „Langer Weg“. Weitere Beschriftungen oder Maßangaben sind nicht vorhanden.
Abbildung NEAS-3.26.1: Langer und kurzer Weg auf einer Kugel
Eine geradlinige Verbindung zwischen zwei Orten auf einer Kugel verläuft immer entlang des Großkreises

  • Der Drehwinkel unterscheidet sich dabei um $\qty{180}{\degree}$
  • Beispiel: von Berlin nach Sydney/Australien ist der kurze Weg bei $\qty{75}{\degree}$, der lange Weg bei $\qty{255}{\degree}$
AH216: Wie erkennt ein Funkamateur in der Regel, dass er mit "PY" auf dem indirekten und somit längeren Weg gearbeitet hat?

A: Aus der Stellung seiner Richtantenne erkennt er, dass diese der Richtung des kürzesten Weges nach Brasilien um 180 ° entgegengesetzt ist. Das heißt, er hat "PY" auf dem "langen Weg" gearbeitet.

B: Aus der Stellung seiner Richtantenne erkennt er, dass diese in Richtung des längeren Weges nach Brasilien eingesetzt ist. Das heißt, er hat "PY" auf dem direkten Weg gearbeitet.

C: Durch die verhallte Tonlage der Verbindung nach Brasilien, Ausbreitung der Funkwellen über zwei entgegengesetzte Wege.

D: Durch die verhallte Tonlage der Verbindung erkennt er, dass diese in zwei Richtungen nach Brasilien stattgefunden hat. Das heißt, er hat "PY" nicht nur direkt, sondern auf einem längeren Weg gearbeitet.

Rechnung

Für den langen Weg

  • Bei Drehwinkel zwischen $\qty{0}{\degree}$ und $\qty{180}{\degree}$: Drehwinkel + $\qty{180}{\degree}$
  • Bei Drehwinkel zwischen $\qty{180}{\degree}$ und $\qty{360}{\degree}$: Drehwinkel – $\qty{180}{\degree}$
AH217: Eine Amateurfunkstation in Frankfurt/Main will eine Verbindung nach Tokio auf dem langen Weg herstellen. Auf welchen Winkel gegen Nord (Azimut) muss der Funkamateur seinen Kurzwellenbeam drehen, wenn die Beamrichtung für den kurzen Weg 38 ° beträgt? Er muss die Antenne drehen auf ...

A: 218 °

B: 122 °

C: 322 °

D: 308 °

AH218: Eine Amateurfunkstation in Frankfurt/Main will eine Verbindung nach Buenos Aires auf dem langen Weg herstellen. Auf welchen Winkel gegen Nord (Azimut) muss der Funkamateur seinen Kurzwellenbeam drehen, wenn die Beamrichtung für den kurzen Weg 231 ° beträgt? Er muss die Antenne drehen auf ...

A: 51 °

B: 129 °

C: 141 °

D: 321 °

Scatter

  • Scatter: Besondere Formen der Reflexion und Streuung eines Funksignals
  • Damit können größere Entfernungen überbrückt werden

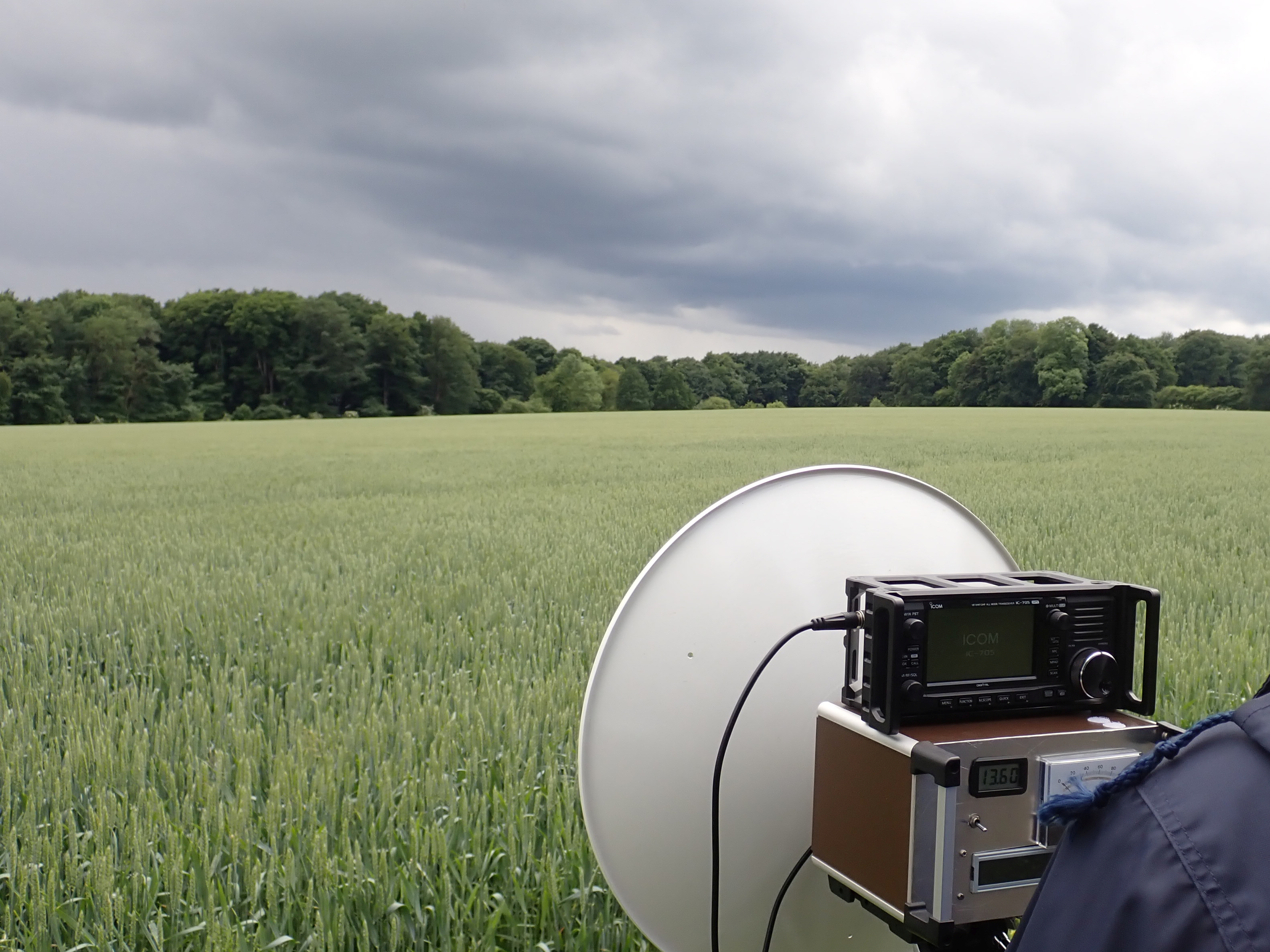

Regenscatter

  • Englisch Rainscatter
  • Streuung an Regentropfen in alle Richtungen (Rayleigh-Streuung)
  • Tropfengröße muss zur Wellenlänge passen: $\qty{6}{\centi\meter}$ und $\qty{3}{\centi\meter}$-Band
  • Antenne wird auf Regenwolke gehalten
  • Rauer Ton in SSB- und CW-Signalen (ähnlich Aurora)
AH311: Um welche Art von Überreichweiten handelt es sich bei Regenscatter (Rainscatter)?

A: Streuungen von Mikrowellen, insbesondere im 23 cm-Band, an Regentropfen und Hagelkörnern.

B: Reflexionen im 13 cm-Band bei Eisregen.

C: Reflexionen in den VHF- und UHF-Bereichen an größeren Regentropfen.

D: Streuungen von Mikrowellen, insbesondere im 3 cm-Band, an Regen- und Gewitterwolken.

Backscatter

  • Brechung der Raumwelle zurück zum Empfänger
  • Vor allem während der Dämmerung
  • Starke und schnell schwankende Signalstärke (Flatterfading, flutter fading)
AH223: Was ist für ein "Backscatter-Signal" charakteristisch?

A: breitbandiges Rauschen

B: Pfeif- und Knattergeräusche

C: hohe Signalstärken

D: schnelle, unregelmäßige Feldstärkeschwankungen (Flatterfading)

Aircraft-Scatter

  • Reflexion (also eigentlich kein Scatter) von VHF, UHF und SHF an Flugzeugen
  • Flugzeug muss auf Verbindungslinie zwischen Sender und Empfänger sein
  • Recht kurze Verbindung aufgrund der schnellen Bewegung des Flugzeugs
AH310: Was versteht man unter Aircraft-Scatter (AS)?

A: Das Beobachten des Funkverkehrs von Flugzeugen mit Hilfe von Amateurfunkgeräten und Antennen.

B: Überhorizontverbindungen im VHF-, UHF- und SHF-Bereich durch Reflexion an Flugzeugen.

C: Überhorizontverbindungen im VHF- und UHF-Bereich durch Reflexionen an Funkfeuern.

D: Betrieb einer Amateurfunkstelle an Bord eines Flugzeuges.

Fragen?


Links zu diesem Foliensatz
