A: Gleichspannungsquellen sollten bei Belastung die Spannung erhöhen.
B: Gleichspannungsquellen sollten bei Belastung einen Wechselspannungsanteil haben.
C: Gleichspannungsquellen sollten bei Belastung eine niedrige Spannungskonstanz haben.
D: Gleichspannungsquellen sollten bei Belastung eine hohe Spannungskonstanz haben.
Bei Netzgeräten, besonders mit einem Metallgehäuse, ist ein normgerechter Anschluss an das Stromnetz wichtig. Der Schutzleiter (grün/gelb) hat dabei die Aufgabe im Fehlerfall die Spannung zur „Erde“ abzuleiten und damit die Haussicherung auszulösen, damit keine gefährliche Spannung am Metallgehäuse anliegt. Bei einer 3-adrigen Leitung sind die Adernkennfarben wie folgt festgelegt:
A: grüngelb, blau, braun oder schwarz
B: grüngelb, braun, blau
C: grau, schwarz, rot
D: braun, grüngelb, blau
$(\Delta U = 0V)$; $R_i = \frac{\Delta U}{\Delta I} = \frac {0}{xxx} = 0\ \Omega$
Ideale Spannungsquellen sollen einen sehr niedrigen Innenwiderstand $R_i$$\ll$$R_L$ aufweisen, im Idealfall:
$R_i = \frac{\Delta U}{\Delta I}$; $(\Delta I = „\textrm{Null}“ A)$; $R_i = \frac{\Delta U}{„\textrm{Null}“} = „\textrm{unendlich}“\ \Omega$
Ideale Stromquellen sollen einen sehr hohen Innenwiderstand $R_i$$\gg$$R_L$ aufweisen. Idealfall: „unendlich“ Ohm, dann bleibt der Laststrom bei Änderung des Lastwiderstandes konstant, deshalb spricht man auch von Stromanpassung.
A: Strom- und Spannungsquellen sollten einen möglichst niedrigen Innenwiderstand haben.
B: Stromquellen sollten einen möglichst hohen Innenwiderstand und Spannungsquellen einen möglichst niedrigen Innenwiderstand haben.
C: Strom- und Spannungsquellen sollten einen möglichst hohen Innenwiderstand haben.
D: Stromquellen sollten einen möglichst niedrigen Innenwiderstand und Spannungsquellen einen möglichst hohen Innenwiderstand haben.
Zusammenfassung Innenwiderstand | Innenwiderstand |
---|---|
Spannungsanpassung bei einer Konstantspannungsquelle | $R_i$ = „sehr niederhohmig“ ; theoretisch $0\ \Omega$; $R_i$$\ll$$R_L$ identisch mit $R_L$$\gg$$R_i$ |
Stromanpassung bei einer Konstantstromquelle | $R_i$ = „sehr hochohmig“ ; $R_i$$\gg$$R_L$ identisch mit $R_L$$\ll$$R_i$ |
Leistungsanpassung bei Verstärkern | $R_L$ = $R_i$ |
A:
B:
C: 1/
D:
A: $R_\textrm{L} = R_\textrm{i}$
B: $R_\textrm{L} \gg R_\textrm{i}$
C: $R_\textrm{L} = \dfrac{1}{R_\textrm{i}}$
D: $R_\textrm{L} \ll R_\textrm{i}$
A: $R_{\textrm{L}} \ll R_{\textrm{i}}$
B: $R_{\textrm{L}} \gg R_{\textrm{i}}$
C: $R_{\textrm{L}} = \frac{1}{R_{\textrm{i}}}$
D: $R_{\textrm{L}} = R_{\textrm{i}}$
A: $R_{\textrm{L}} \ll R_{\textrm{i}}$
B: $R_{\textrm{L}} = R_{\textrm{i}}$
C: $R_{\textrm{L}} \gg R_{\textrm{i}}$
D: $R_{\textrm{L}} = \dfrac{1}{R_{\textrm{i}}}$
A:
B:
C:
D:
$R_i = \frac{U_i}{I} = \frac{U_0-U_{Kl}}{I} = \frac{13,5V-13V}{2A} = 0,25Ω$
A:
B:
C:
D:
$R_i = \frac{U_i}{I} = \frac{U_0-U_{Kl}}{I} = \frac{13,8V-13,6V}{20A} = 10mΩ$
A:
B:
C:
D:
$R_i = \frac{U_i}{I} = \frac{U_0-U_{Kl}}{I} = \frac{13,5V-12,4V}{0,9A} = 1,22Ω$
A:
B:
C:
D:
$I = \frac{U_{Kl}}{R_L} = \frac{4,8V}{1,2Ω} = 4A$
$R_i = \frac{U_i}{I} = \frac{U_0-U_{Kl}}{I} = \frac{5,0V-4,8V}{4A} = 0,05Ω$
A: Erzeugung einer Wechselspannung aus einer Gleichspannung.
B: Die Stabilisierung der
C: Erzeugung einer Gleichspannung aus dem
D: Eine Internetverbindung zum Funkgerät herzustellen.
A: ca.
B: ca.
C: ca.
D: ca.
A: Verbindung zwischen PE- und N-Leiter in der Steckdose
B: Verbindung zum PE-Leiter der Steckdose
C: Verbindung zum L-Leiter der Steckdose
D: Verbindung zum N-Leiter der Steckdose
A: Damit der Stromkreis über den Transceiver geschlossen werden kann.
B: Damit von beiden Polen des Netzteils der Strom zum Transceiver fließen kann.
C: Damit die Spannungsreduzierung nicht zu hoch wird.
D: Der Transceiver nutzt eine Leitung, die andere Leitung dient zur Erdung.
A: Der Strom fließt in einem Leiter hin und im anderen Leiter wieder zurück.
B: Damit insgesamt mehr Strom fließen kann.
C: Der Strom fließt in beide Leiter hinein und über die Erde zum Netzteil zurück.
D: Der Strom fließt aus beiden Leitern heraus und über die Erde zum Netzteil zurück.
A: Pluspol blau, Minuspol rot
B: Pluspol schwarz, Minuspol grüngelb
C: Pluspol rot, Minuspol schwarz
D: Pluspol braun, Minuspol grüngelb
A: Korrekte Verbindung zur Antenne
B: Polungsrichtiger Anschluss der Stromversorgungsleitung zum Transceiver
C: Richtige Polung des Schutzkontaktsteckers
D: Polungsrichtiger Anschluss des SWR-Meters
A: Ausfall der Backup-Batterie im Transceiver
B: Verzerrung des Sendesignals
C: Verzerrung des Empfangssignals
D: Beschädigung des Funkgeräts
Auslösecharakteristik | Kennzeichen | Abschaltzeit bei zehnfachem Nennstrom |
---|---|---|
flink | F | max. |
mittelträge | MT | max. |
träge | T | max. |
A: Kondensator
B: Batterie
C: Diode
D: Widerstand
A: 1 = Nord-Pol; 2 = Süd-Pol
B: 1 = Süd-Pol; 2 = Nord-Pol
C: 1 = Plus-Pol; 2 = Minus-Pol
D: 1 = Minus-Pol; 2 = Plus-Pol
A:
B:
C:
D:
A: Sie müssen paarweise verwendet werden.
B: Sie müssen mit einem Mindestentladestrom betrieben werden.
C: Ein Kurzschluss ist zu vermeiden.
D: Sie sollen stets vollkommen entladen werden.
A: Verbrennungen, Verätzungen, Vergiftungen
B: Verätzungen, Spannungsschwankungen, Ruhestromanstieg
C: Überstrom, Unterspannung, Leistungsreduzierung
D: Anstieg des Innenwiderstands, Spannungsschwankungen, Leistungsreduzierung
Die häufigsten Akku-Typen im Amateurfunk:
Beispiele:
Pro Zelle ca. 3,2V bis 3,3V, also
$3,3V \cdot 4 = 13,2V$
Beispiel-Akku:
→ 1 Stunde mit
$t = \frac{Q}{I}$
$t = \frac{4,2Ah}{1A} = 1h$
Gespeicherte elektrische Energie im Akku
$E = Q \cdot U$
Beispiel-Akku: $E = 4,2Ah \cdot 13,2V = 55,44Wh$
Angabe auf dem Beispiel-Akku: 30C
Die Entladung kann mit 30 mal der Kapazität Q erfolgen
Entladestrom = $30\frac{1}{h} \cdot 4,2Ah = 126A$
Der Akku wäre in 128 Sekunden entladen.
A: maximaler Entladestrom pro Stunde
B: maximaler Ladestrom pro Stunde
C: Nennleistung
D: Nennkapazität
A:
B:
C:
D:
$U_{ges} = N \cdot U = 6 \cdot 2V = 12V$
$Q_{ges} = Q \cdot 1 =10Ah$
A: 43 Stunden und 12 Minuten
B: 67 Stunden und 30 Minuten
C: 48 Stunden und 0 Minuten
D: 74 Stunden und 60 Minuten
$Q = I \cdot t \Rightarrow t = \frac{Q}{I} = \frac{Q_{max} – Q_{10\%}}{I} = \frac{54Ah}{0,8A} = 67,5h$
A:
B:
C:
D:
$W = P \cdot t = U \cdot I \cdot t = U \cdot Q = 12V \cdot 5Ah = 60,0Wh$
A: Die Umwandlung von elektrischer Energie in Strahlungsenergie.
B: Die Umwandlung von thermischer Energie in Strahlungsenergie.
C: Die Umwandlung von Strahlungsenergie in elektrische Energie.
D: Die Umwandlung von Strahlungsenergie in thermische Energie.
Bezeichnung | Abkürzung | Erklärung |
---|---|---|
Leerlaufspannung | ${U}_{OC}$ | Ist die Spannung, die ohne Last bei voller Sonneneinstrahlung anliegt. |
Kurzschlussstrom | ${I}_{SC}$ | Ist der Strom, welcher bei einem Kurzschluss am Ausgang, bei voller Sonneneinstrahlung, fließen wird. |
Bei Reihen- und Parallelschaltung verändern sich Klemmenspannung und der maximale Laststrom
A: Leerlaufspannung:
B: Leerlaufspannung:
C: Leerlaufspannung:
D: Leerlaufspannung:
$U_{0,ges} = N_R \cdot U_0 = 30 \cdot 0,6V = 18V$
$I_{0,ges} = N_P \cdot I_k = 4 \cdot 1A = 4A$
$\eta = \frac{P_{\textrm{AB}}}{P_{\textrm{ZU}}}$
A: 160 %
B: 62,5 %
C: 27,7 %
D: 41,7 %
$\eta = \frac{P_{\textrm{AB}}}{P_{\textrm{ZU}}} = \frac{U_{\textrm{AB}} \cdot I_{\textrm{AB}}}{U_{\textrm{ZU}} \cdot I_{\textrm{ZU}}} = \frac{5V \cdot 3A}{12V \cdot 2A} = \frac{15W}{24W} = 0,625 = 62,5\%$
A: 13,9 %
B: 80,0 %
C: 125 %
D: 28,6 %
$\eta = \frac{P_{\textrm{AB}}}{P_{\textrm{ZU}}} = \frac{U_{\textrm{AB}} \cdot I_{\textrm{AB}}}{U_{\textrm{ZU}} \cdot I_{\textrm{ZU}}} = \frac{12V \cdot 1A}{5V \cdot 3A} = \frac{12W}{15W} = 0,8 = 80\%$
Am Lastwiderstand $R_L$ stellt sich eine pulsierende Gleichspannung $U_L$ ein
A: Zirka
B: Zirka
C: Zirka
D: Zirka
$\hat{U} = U_{eff} \cdot \sqrt{2} = 15V \cdot 1,41 = 21,21V$
A:
B:
C:
D:
$ü = \frac{U_P}{U_S} \Rightarrow U_S = \frac{U_P}{ü} = \frac{230V}{20} = 11,5V$
$\hat{U} = U_S \cdot \sqrt{2} = 11,5V \cdot 1,41 \approx 16,26V$
$\hat{U} + 50\% \approx 25V$
A:
B:
C:
D:
$ü = \frac{U_P}{U_S} \Rightarrow U_S = \frac{U_P}{ü} = \frac{230V}{5} = 46V$
$\hat{U} = U_S \cdot \sqrt{2} = 46V \cdot 1,41 \approx 65,05V$
$U_{SS} + 20\% = 2 \cdot \hat{U} + 20\% \approx 156V$
Mit dem folgenden Applet kann man beide Halbperioden getrennt anschauen.
A: etwa
B: etwa
C: etwa
D: etwa
$ü = \frac{U_P}{U_S} \Rightarrow U_S = \frac{U_P}{ü} = \frac{230V}{8} = 28,75V$
Im Leerlauf kann die Diodenspannung vernachlässigt werden.
$\hat{U} = U_S \cdot \sqrt{2} = 28,75V \cdot 1,41 \approx 40V$
Transformator mit Mittelanzapfung und zwei Dioden
Mit dem folgenden Applet kann man beide Halbperioden getrennt anschauen.
Nach der Gleichrichtung existiert eine pulsierende Gleichspannung mit doppelter Frequenz zur Eingangsspannung.
A:
B:
C:
D:
A:
B:
C:
D:
Details auch hier im Klasse A Kurs, wir konzentrieren uns auf die positiven Eigenschaften:
A: Hoher Wirkungsgrad, geringes Gewicht, großes Volumen.
B: Niedriger Wirkungsgrad, geringes Gewicht, geringes Volumen.
C: Hoher Wirkungsgrad, hohes Gewicht, geringes Volumen.
D: Hoher Wirkungsgrad, geringes Gewicht, geringes Volumen.
Aber: Wo Licht ist, ist auch Schatten.
A: Ein Schaltnetzteil kann keine so hohen Ströme abgeben.
B: Ein Schaltnetzteil hat einen niedrigen Wirkungsgrad.
C: Ein Schaltnetzteil hat hohe Verluste.
D: Ein Schaltnetzteil kann hochfrequente Störungen erzeugen.
A: Überspannungsableiter
B: Gleichrichter
C: Impulsbreitenmodulator
D: Puls-Gleichrichter
A: Die Diode am Ausgang muss hohe Frequenzen gleichrichten.
B: Der Transformator bewirkt hohe Verluste
C: Der Brückengleichrichter erzeugt eine Spannung mit Restwelligkeit.
D: Der elektronische Schalter in Block E erzeugt ein unerwünschtes Signalspektrum.

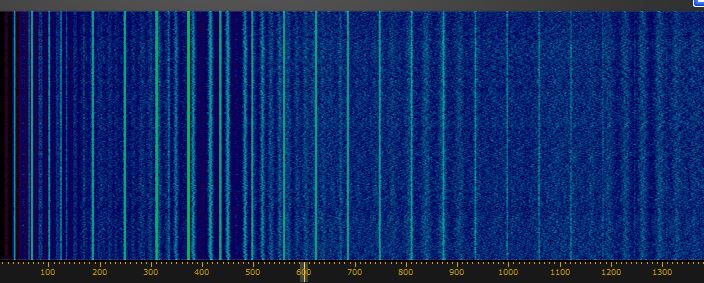

A: einen schlecht entstörten Bürstenmotor.
B: unerwünschte Abstrahlungen eines linearen Netzteils.
C: unerwünschte Abstrahlungen eines Schaltnetzteils.
D: eine Amateurfunkstelle mit unzureichender Anpassung der Antenne.

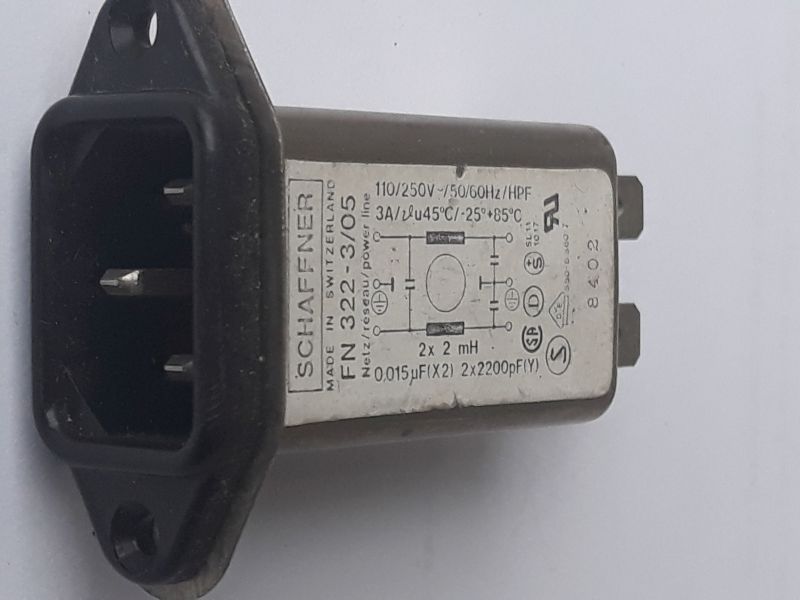

Tiefpassfilter auf Eingangsseite
A: 0,17
B: 0,34
C: 0,14
D: 0,21
$P_L = I_L^2 \cdot R_L = (10mA)^2 \cdot 470Ω = 47mW$
$P_{IN} = U_{IN} \cdot I_{IN} = U_{IN} \cdot (I_Z + I_L) = 13,8V \cdot (15mA + 10mA) = 345mW$
$\eta = \frac{P_L}{P_{IN}} = \frac{47mW}{345mW} \approx 0,14$
A:
B:
C:
D:
A:
B:
C:
D:
$U_{IC1} = U_{zu} – U_{ab} = 13,8V – 9V = 4,8V$
$P_V = U_{IC1} \cdot I = 4,8V \cdot 900mA = 4,32W$
A: 0,99
B: 0,56
C: 0,36
D: 0,64
$\eta = \frac{P_{ab}}{P_{zu}} = \frac{U_{ab} \cdot I_{ab}}{U_{zu} \cdot I_{zu}} = \frac{5V \cdot 450mA}{13,8V \cdot 455mA} \approx 0,36$
A: Die Spannungsschwankung beträgt ca.
B: Die Spannungsschwankung liegt zwischen
C: Die Spannungsschwankung beträgt ca.
D: Die Spannungsschwankung beträgt nahezu null Volt.
A: Die Eingangsspannung muss größer als die gewünschte Ausgangsspannung sein.
B: Die Eingangsspannung muss mindestens doppelt so groß wie die gewünschte Ausgangsspannung sein.
C: Die Eingangsspannung muss kleiner als die gewünschte Ausgangsspannung sein.
D: Die Eingangsspannung muss gleich der gewünschten Ausgangsspannung sein
A:
B:
C:
D:
$I = \frac{U_{zu}}{R_L} = \frac{5V}{10Ω} = 500mA$
$U_{IC1} = U_{zu} – U_{ab} = 13,8V – 5V = 8,8V$
$P_V = U_{IC1} \cdot I = 8,8V \cdot 500mA = 4,4W$
A: Zur Verteilung der Gleichspannung auf zwei unterschiedliche Geräte.
B: Zur Gleichspannungsversorgung und HF-Signalübertragung über eine gemeinsame Leitung.
C: Zur Verteilung eines HF-Signals auf zwei Ausgänge.
D: Zur Übertragung von zwei unterschiedlichen Gleichspannungen über eine gemeinsame Leitung.
A: Netzfilter
B: Bandsperre
C: Bias-T
D: PI-Filter
A: Zur HF-Trennung von RX und LNA.
B: Zur Siebung der Gleichspannung.
C: Zur Verbesserung des Tiefpass-Verhaltens.
D: Zur Trennung der Gleichspannung vom Empfängereingang.
A: Güte
B: Spannungsfestigkeit
C: Strombelastbarkeit
D: Temperaturkoeffizient
Auslösecharakteristik | Kennzeichen | Abschaltzeit bei zehnfachem Nennstrom |
---|---|---|
flink | F | max. |
mittelträge | MT | max. |
träge | T | max. |
A: darf bei gleichem Stromwert auch eine Sicherung mit Auslösecharakteristik „Mittelträge“ oder „Träge“ eingesetzt werden.
B: kann ersatzweise auch eine Drahtbrücke aus dünnem Kupferdraht eingesetzt werden.
C: sollte eine Sicherung gleichen Stromwertes und gleicher Auslösecharakteristik eingesetzt werden.
D: darf der Stromwert auch größer als
