Analog vs. Digital
Bei der Informationsübertragung unterscheidet man grundsätzlich zwischen analogen und digitalen Verfahren.
- Digital: in Stufen, nur bestimmte Werte, keine Werte dazwischen
- Analog: kontinuierlich, beliebige Zwischenwerte
- Im Funk z. B. durch feste Amplitudenstufen (25%, 50%, 75%, 100%) erreichbar
- Viele Übertragungsverfahren im Alltag arbeiten mittlerweile digital
- z. B. WLAN, LTE oder DVB
Binäres Zahlensystem
Dezimalsystem
- Menschen sind es gewohnt, die zehn Ziffern von $\num{0}$ bis $\num{9}$ zu benutzen
- Man spricht von einem Zehner- oder Dezimalsystem
Binärsystem
- Für Computer ist es hingegen einfacher mit nur 2 Ziffern zu arbeiten: Der $\num{0}$ und der $\num{1}$
- Dies entspricht zwei Zuständen: Beispielsweise ausgeschaltet und eingeschaltet oder auch $\qty{0}{\volt}$ und $\qty{5}{\volt}$
A: Die Genauigkeit des binären Systems (mit zwei Ziffern) ist um den Faktor 5 höher als die des Dezimalsystems (mit 10 Ziffern).
B: Die binären Ziffern 0 und 1 können als zwei elektrische Zustände dargestellt und dadurch einfach mittels Schaltelementen (z. B. Transistoren) verarbeitet werden.
C: Je Ziffer kann mehr als ein Bit an Information übertragen werden (1 binäre Ziffer erlaubt die Übertragung von 8 Dezimalziffern).
D: Der Zwischenbereich zwischen 0 und 1 kann von analogen Verstärkerschaltungen mit hoher Genauigkeit abgebildet werden.
- Mit einem Bit sind zwei Werte möglich ($\num{0}$ und $\num{1}$)
- Mit zwei Bits schon vier ($\num{00}$, $\num{01}$, $\num{10}$ und $\num{11}$) und mit jedem weiteren Bit jeweils doppelt so viele
- Mathematisch ausgedrückt: Mit $n$ Bits lassen sich $2^n$ verschiedene Zahlen darstellen
- Neben Binärzahl wird auch Dualzahl gesagt
A: 4
B: 6
C: 8
D: 16
A: 4
B: 16
C: 8
D: 6
A: 32
B: 128
C: 64
D: 5
Umwandlung
Binärzahlen in Dezimale Zahlen am Beispiel von $\num{10001110}$
| $2^7$ | $2^6$ | $2^5$ | $2^4$ | $2^3$ | $2^2$ | $2^1$ | $2^0$ |
| $\num{128}$ | $\num{64}$ | $\num{32}$ | $\num{16}$ | $\num{8}$ | $\num{4}$ | $\num{2}$ | $\num{1}$ |
| $\num{1}$ | $\num{0}$ | $\num{0}$ | $\num{0}$ | $\num{1}$ | $\num{1}$ | $\num{1}$ | $\num{0}$ |
A: 248
B: 78
C: 156
D: 142
A: 142
B: 248
C: 78
D: 156
A: 142
B: 248
C: 78
D: 156
A: 248
B: 142
C: 156
D: 78
Morsetelegrafie
- Ein- und Ausschalten eines Trägers
- Einführung eines Morsealphabets 1838 durch Samuel Morse, optimiert durch Friedrich Clemens Gerke
- Morseprüfung lange Zeit Vorschrift für Funkamateure auf Kurzwelle
- Seit Mitte der 1990er legen Länder fest, ob Morseprüfung notwendig ist
- Erst seit 2003 ist die Morseprüfung in Deutschland freiwillig
| A | ▄ ▄▄▄ | K | ▄▄▄ ▄ ▄▄▄ | U | ▄ ▄ ▄▄▄ |
| B | ▄▄▄ ▄ ▄ ▄ | L | ▄ ▄▄▄ ▄ ▄ | V | ▄ ▄ ▄ ▄▄▄ |
| C | ▄▄▄ ▄ ▄▄▄ ▄ | M | ▄▄▄ ▄▄▄ | W | ▄ ▄▄▄ ▄▄▄ |
| D | ▄▄▄ ▄ ▄ | N | ▄▄▄ ▄ | X | ▄▄▄ ▄ ▄ ▄▄▄ |
| E | ▄ | O | ▄▄▄ ▄▄▄ ▄▄▄ | Y | ▄▄▄ ▄ ▄▄▄ ▄▄▄ |
| F | ▄ ▄ ▄▄▄ ▄ | P | ▄ ▄▄▄ ▄▄▄ ▄ | Z | ▄▄▄ ▄▄▄ ▄ ▄ |
| G | ▄▄▄ ▄▄▄ ▄ | Q | ▄▄▄ ▄▄▄ ▄ ▄▄▄ | Ä | ▄ ▄▄▄ ▄ ▄▄▄ |
| H | ▄ ▄ ▄ ▄ | R | ▄ ▄▄▄ ▄ | Ö | ▄▄▄ ▄▄▄ ▄▄▄ ▄ |
| I | ▄ ▄ | S | ▄ ▄ ▄ | Ü | ▄ ▄ ▄▄▄ ▄▄▄ |
| J | ▄ ▄▄▄ ▄▄▄ ▄▄▄ | T | ▄▄▄ | ẞ | ▄ ▄ ▄ ▄▄▄ ▄▄▄ ▄ ▄ |
| 0 | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ | 5 | ▄ ▄ ▄ ▄ ▄ | / | ▄▄▄ ▄ ▄ ▄▄▄ ▄ |
| 1 | ▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ | 6 | ▄▄▄ ▄ ▄ ▄ ▄ | . | ▄ ▄▄▄ ▄ ▄▄▄ ▄ ▄▄▄ |
| 2 | ▄ ▄ ▄▄▄ ▄▄▄ ▄▄▄ | 7 | ▄▄▄ ▄▄▄ ▄ ▄ ▄ | , | ▄▄▄ ▄▄▄ ▄ ▄ ▄▄▄ ▄▄▄ |
| 3 | ▄ ▄ ▄ ▄▄▄ ▄▄▄ | 8 | ▄▄▄ ▄▄▄ ▄▄▄ ▄ ▄ | ? | ▄ ▄ ▄▄▄ ▄▄▄ ▄ ▄ |
| 4 | ▄ ▄ ▄ ▄ ▄▄▄ | 9 | ▄▄▄ ▄▄▄ ▄▄▄ ▄▄▄ ▄ | - | ▄▄▄ ▄ ▄ ▄ ▄ ▄▄▄ |
| @ | ▄ ▄▄▄ ▄▄▄ ▄ ▄▄▄ ▄ |
| Unterbrechung (BK) | ▄▄▄ ▄ ▄ ▄ ▄▄▄ ▄ ▄▄▄ |
| Trennung innerhalb eines Durchgangs (BT, =) | ▄▄▄ ▄ ▄ ▄ ▄▄▄ |
| Ende des Durchgangs (AR) | ▄ ▄▄▄ ▄ ▄▄▄ ▄ |
| Ende der Sendung (SK) | ▄ ▄ ▄ ▄▄▄ ▄ ▄▄▄ |
| Korrektur | ▄ ▄ ▄ ▄ ▄ ▄ ▄ ▄ |
A: Wer Frequenzen unter 30 MHz nutzen will, muss eine Morseprüfung ablegen.
B: Bei einer Sendeleistung von mehr als 100 W benötigt der Funkamateur den Nachweis einer erfolgreich abgelegten Morseprüfung.
C: In den Radio Regulations (RR) werden bezüglich der Morsequalifikation keine Regelungen getroffen.
D: Die nationale Verwaltung eines jeden Landes legt eigenständig fest, ob eine Morseprüfung erforderlich ist.
Geschwindigkeit
- Morsezeichen können unterschiedlich schnell gegeben werden
- Gegenstelle nicht mit der Geschwindigkeit überfordern
- Faustregel: Nicht schneller geben als die Gegenstelle und nicht schneller, als man selbst aufnehmen kann
A: mit einem Gebetempo von maximal 60 CPM.
B: mit dem höchsten Tempo, das ich fehlerfrei geben kann.
C: mit meiner gewohnten Geschwindigkeit.
D: genauso schnell oder langsamer als der Anruf.
A: im international festgelegten Einheitstempo von 12 WPM, um eine automatische Dekodierung zu ermöglichen.
B: nicht schneller, als ich auch aufnehmen kann, und passe mich an langsamere Stationen an.
C: in dem Tempo, das mir am besten liegt. Andere müssen sich an mich anpassen.
D: so schnell ich kann, damit es nicht zu unnötigen Verzögerungen im Betriebsablauf kommt.
Computersteuerung
- Weiterentwicklung der Morsetelegrafie: Fernschreiber per Modem ans Funkgerät angeschlossen
- Dadurch ist der Funkfernschreiber entstanden, um Texte automatisiert per Funk zu senden/empfangen
- Abkürzung RTTY (radio teletype) hat sich bis heute gehalten
- Heute übernimmt meist der Computer diese Aufgabe $\rightarrow$ viele weitere Digimodes möglich
Steuersignale
- Übertragung von Audio- sowie Steuersignalen (CAT) zwischen Computer und Transceiver
- Z. B. Transceiver auf Sendung schalten und Signal vom Computer übertragen

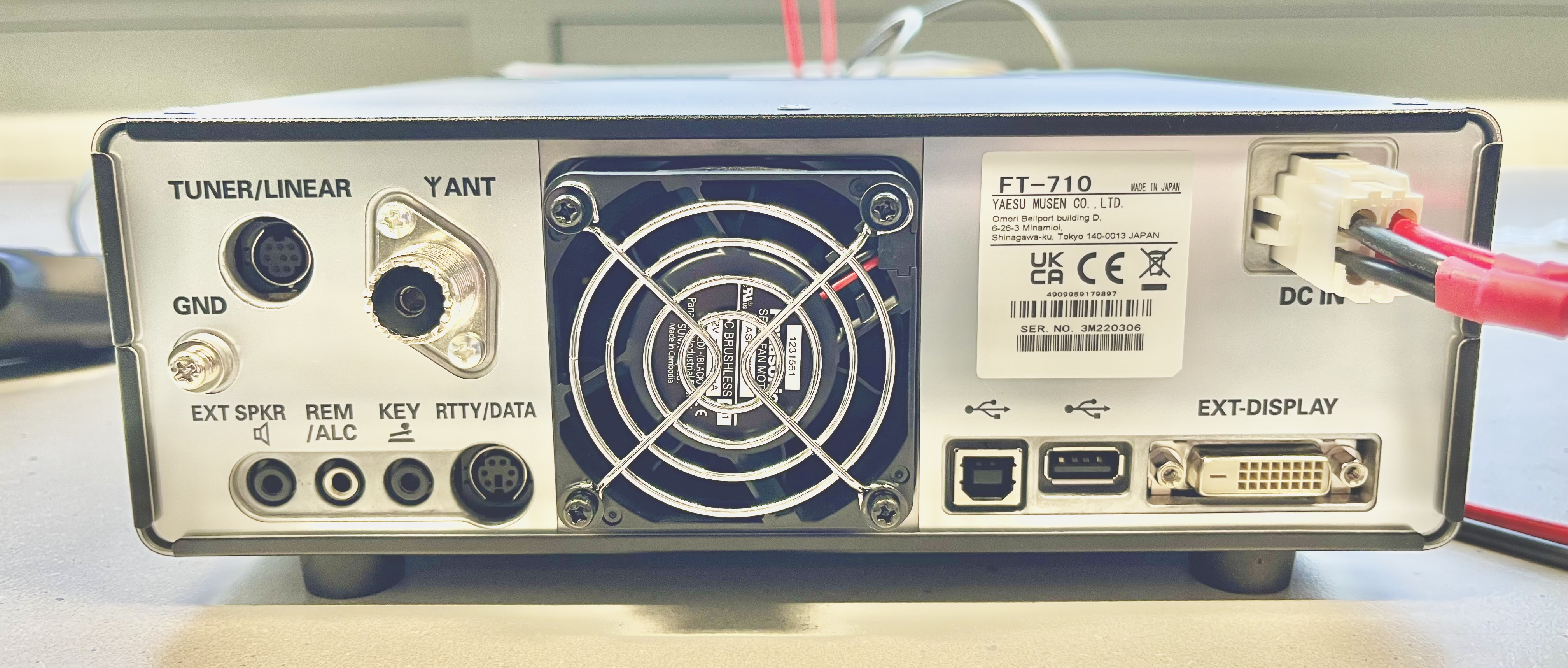

Datenanschluss
- Hinter dem Mikrofonanschluss im Funkgerät können Verstärker- und Filterstufen für Sprachübertragung liegen $\rightarrow$ ungeeignet für Datenübertragung
- Eigener Datenanschluss am Transceiver
- Lässt Signale vom Computer unverfälscht passieren
A: Es wird ein Software-Modem installiert und der ALC-Anschluss des Funkgeräts direkt mit dem Computer verbunden (ggf. auch mittels Adapter).
B: Eine Audioverbindung (NF-Signal oder digital z. B. per USB-Kabel) wird zwischen Computer und Funkgerät hergestellt oder es wird ein Hardware-Modem verwendet.
C: Der ALC-Anschluss des Funkgeräts wird mittels eines Hardware-Modems mit Audio- oder Datenanschlüssen des Computers verbunden.
D: Der HF-Anschluss (z. B. Antennenausgang) des Funkgeräts wird mittels eines Y-Kabels mit einer geeigneten Datenschnittstelle des Computers verbunden.
A: mittels eines seriellen Kommunikationsprotokolls den Transceiver z. B. mit einem Computer zu steuern oder Werte abzufragen, z. B. Frequenz, Sendeleistung oder PTT.
B: ohne weitere Beschaltung einen Drehwinkelgeber (Encoder) oder ein Potentiometer zur präzisen Frequenzeinstellung anzuschließen.
C: das empfangene HF-Signal möglichst ungefiltert an einen Computer zur Weiterverarbeitung mittels digitaler Signalverarbeitung auszuleiten.
D: durch Umgehung von Verstärker- und Filterstufen ein NF-Signal (z. B. für DV oder POCSAG) möglichst verzerrungsfrei abzugreifen oder einzuspeisen.
A: Das Funkgerät könnte unerwartet auf Sendung schalten und somit unerwünschte Aussendungen verursachen oder Menschen in Gefahr bringen.
B: Die automatische Pegelregelung (ALC) könnte ausgelöst werden und andere digitale Geräte stören.
C: Der Computer kann wie ein Elektrolytkondensator im Antennenkreis wirken und somit die Sendefrequenz verschieben.
D: Der Vorverstärker ist außer Funktion, wodurch Nachbarkanäle und Frequenzen in anderen Bändern gestört werden könnten.
A: das empfangene HF-Signal möglichst ungefiltert an einen Computer auszuleiten und mittels digitaler Signalverarbeitung weiterzuverarbeiten.
B: mittels eines seriellen Kommunikationsprotokolls den Transceiver z. B. mit einem Computer zu steuern und Werte abzufragen, z. B. Frequenz, Sendeleistung oder PTT.
C: durch Umgehung von Verstärker- und Filterstufen ein NF-Signal (z. B. für DV oder POCSAG) möglichst verzerrungsfrei abzugreifen oder einzuspeisen.
D: ohne weitere Beschaltung einen Drehwinkelgeber (Encoder) oder ein Potentiometer zur präzisen Frequenzeinstellung anzuschließen.
Funkfernschreiben
Betrieb
- Beide Funkpartner nutzen das gleiche Übertragungsverfahren (z. B. JS8, PSK, RTTY)
- Gleiche Parameter müssen gesetzt sein
- Verwendung von betrieblichen Abkürzungen und Q-Gruppen
- Mehr Informationsgehalt pro Zeiteinheit
A: Die Übertragung sollte bevorzugt während der Abend- und Nachtstunden stattfinden, da die Frequenzen tagsüber für Sprechverbindungen freigehalten werden.
B: Die Übertragung sollte bevorzugt mit einem schnellen Verfahren stattfinden, damit die Amateurfunkbänder nicht unnötig belastet werden.
C: Sende- und Empfangsstation müssen die gleiche Zeitzoneneinstellung (z. B. Sommerzeit) aufweisen, damit die Übertragung erfolgreich sein kann.
D: Sende- und Empfangsstation müssen das gleiche Übertragungsverfahren (z. B. JS8, PSK, RTTY) und ggf. die gleichen Verfahrensparameter verwenden.
In einem Gespräch sieht dieses folgendermaßen aus:
| Abkz. | Bedeutung |
|---|---|
| BK | Unterbrechung der Sendung; Formlose Übergabe |
| CQ | Allgemeiner Anruf (vom Englischen „Seek You“) |
| DE | von |
| K | Aufforderung zum Senden |
| PSE | Bitte (vom Englischen „Please“) |
| QSL | Ich bestätige den Empfang |
| R | Received (Empfangsbestätigung) |
| RPRT | Rapport (vom Englischen „Report“) |
| Abkz. | Bedeutung |
|---|---|
| RST | RST-Rapport |
| SK | Ende der Verbindung (vom Englischen „Silent Key“) |
| TNX | Danke (vom Englischen „Thanks“) |
| UR | du bist (im Sinne von „dein Signal ist“, vom Englischen „you are“) |
| VY | sehr (vom Englischen „very“) |
| 73 | viele Grüße |
| = | Trennzeichen |
Teil 1 unseres Beispiel-Gesprächs:
Allgemeiner Anruf von DL2AB – Bitte Kommen!
DL2AB von DL1PZ – Kommen!
Teil 2 unseres Beispiel-Gesprächs:
DL1PZ von DL2AB. Dein Signal ist mit dem RST-Wert 599, ich wiederhole, 599. DL1PZ von DL2AB – Kommen!
DL2AB von DL1PZ. Danke für den RST-Rapport, dein Signal ist 479, ich wiederhole, 479. Zurück zu dir!
Teil 3 unseres Beispiel-Gesprächs:
Hier bin ich wieder. Ich bestätige den Empfang. Sehr viele Grüße von DL2AB. Ende der Verbindung.
Verstanden. Viele Grüße von DL1PZ. Ende der Verbindung.
Digitale Verfahren wie FT8 oder FT4
- Funktionieren auch bei widrigen Funkbedingungen (niedrige Signalstärke im Vergleich zum Grundrauschen)
- Dafür können nur ganz wenige Zeichen je Sendung übertragen werden
- Abwicklung entsprechend noch kompakter
A: Sie werden als Kennung beim Amateurfunkpeilen genutzt, um die Sender zu kennzeichnen.
B: Der Informationsgehalt einer Aussendung wird verschleiert und ist damit für Unbeteiligte nicht verständlich.
C: Sie werden bei Verbindungen über Amateurfunksatelliten benutzt, um den Dopplereffekt durch kürzere Durchgänge zu vermeiden.
D: Der Betriebsablauf wird vereinfacht und der zu übertragende Informationsgehalt pro Zeiteinheit optimiert.
A: Received (empfangen)
B: Repeat (wiederhole)
C: Rapport (Bericht)
D: Readability (Lesbarkeit)
A: Bitte warten
B: Beendigung des Funkverkehrs
C: Aufforderung zum Senden
D: Unterbrechung der Sendung
A: Alles richtig verstanden; wird auch zur schnellen Beendigung eines Funkkontakts genutzt
B: Bitte warten; wird auch zur schnellen Anforderung eines Rapports genutzt
C: Beendigung des Funkverkehrs; wird auch zur formlosen Begrüßung genutzt
D: Signal zur Unterbrechung einer laufenden Sendung; wird auch zur formlosen Übergabe genutzt
A: QRZ QRZ QRZ DE DL2AB DL2AB DL2AB pse k
B: CQ QRZ CQ QRZ CQ QRZ DE DL2AB DL2AB DL2AB pse k
C: CQ CQ CQ DE DL2AB DL2AB DL2AB pse k
D: CQ CQ CQ FRM DL2AB DL2AB DL2AB pse k
Digimode per SSB
Bandbreite von Digimodes
- Im Gegensatz zur Sprache benötigen viele Digimodes weniger Bandbreite
- Z. B. BPSK31 mit $\qty{31,25}{\hertz}$ oder FT8 mit $\qty{50}{\hertz}$
- Die erzeugten Töne werden in SSB moduliert
- Die Bandbreite des ausgestrahlten Signals bleibt dabei gleich
A: 100 Hz
B: 50 Hz
C: 25 Hz
D: $\sqrt{2} \cdot$ 50 Hz
A: Amplitudenmodulation (AM)
B: Einseitenbandmodulation (SSB)
C: Frequenzmodulation (FM)
D: Phasenmodulation (PM)
Empfang von Digimodes
- Beim Empfang von SSB können in der üblichen Bandbreite von $\qty{2,4}{\kilo\hertz}$ mehrere schmalbandige Digimodes empfangen werden
- FT8: $\frac{\qty{2400}{\hertz}}{\qty{50}{\hertz}}$ = max. $\num{48}$ Signale
- BPSK31: $\frac{\qty{2400}{\hertz}}{\qty{31,25}{\hertz}}$ = max. $\num{76}$ Signale
- Am Computer wird dann das gewünschte Digimode-Signal selektiert
A: Es kann maximal ein Signal empfangen werden, außer das Funkgerät verfügt über doppelte Kanalbandbreite.
B: Es kann maximal ein Signal empfangen werden, da ein Seitenband genutzt wird.
C: Es können je nach Art der Signale ein oder mehrere Signale empfangen werden.
D: Es können maximal zwei Signale empfangen werden (eines pro Seitenband).
SSTV
- Slow-Scan Television ist die Übertragung von Standbildern mittels Digimodes
- Zeilenweise Übertragung von Bildern
- Verschiedene Verfahren mit verschiedenen Auflösungen und Übertragungsgeschwindigkeiten
- Bandbreite unter $\qty{3}{\kilo\hertz}$ und in Kurzwellenbändern nutzbar
ATV
- Amateur Television ist die Übertragung von Bewegtbildern
- Benötigt mehrere MHz Bandbreite ($\qty{6}{\mega\hertz}$ und mehr)
- Deshalb nur ab $\qty{70}{\centi\meter}$-Band aufwärts nutzbar
A: SSTV wird nur auf Kurzwelle, ATV auf UKW verwendet.
B: SSTV überträgt Standbilder, ATV bewegte Bilder.
C: SSTV belegt eine größere Bandbreite als ATV.
D: SSTV ist schwarzweiß, ATV in Farbe.
9600-Port
- Zur Umgehung von Filtern bieten manche FM-Funkgeräte einen separaten Port für Digimodes
- Dieser ist oft mit DATA oder 9600 beschriftet
- 9600 entsprechend der Datenrate in Baud ($\unit{\baud}$), die damit übertragen werden kann
- Daran wird direkt das TNC (Terminal Node Controller) vom Computer angeschlossen
- Heute oft direkt als USB-Anschluss ausgeführt
- Sowohl Senden als auch Empfang findet ohne NF-Filter und NF-Endstufe statt
- Es wird direkt der FM-Modulator oder FM-Demodulator angesprochen
- Signale werden nicht verzerrt
- Wurde früher für Packet Radio verwendet

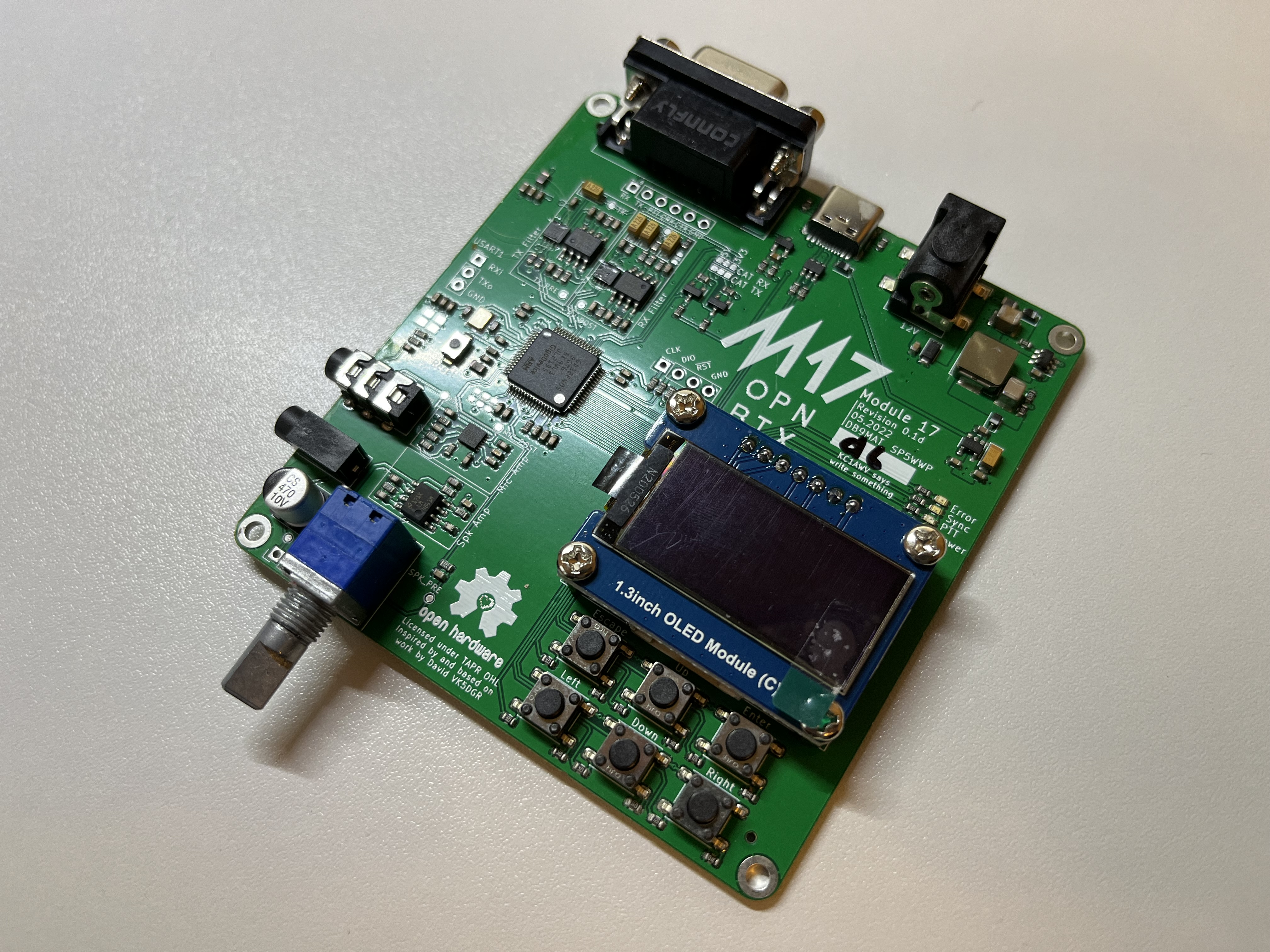

- Heute für moderne und freie Modi wie M17
A: Punkt 4
B: Punkt 2
C: Punkt 1
D: Punkt 3
A: Punkt 1
B: Punkt 3
C: Punkt 2
D: Punkt 4
Übersteuerung
- Zu starkes Audiosignal am Eingang eines Senders $\rightarrow$ Oberschwingungen
- Links ist in Gelb das erwünschte Signal
- Rechts davon die unerwünschten Oberschwingungen
- Zu Verzerrungen durch Übersteuerung kann es auch im Sendeverstärker kommen
- Um das zu verhindern, verfügen viele Funkgeräte über eine automatische Pegelregelung (englisch: Automatic Level Control, ALC) $\rightarrow$ regelt Verstärkung automatisch runter
- Bei digitalen Übertragungsverfahren kann die ALC jedoch Problemen führen
- Das Signal könnte je nach Lautstärke oder Frequenz die ALC zu verschiedenen Zeitpunkten unterschiedlich stark auslösen $\rightarrow$ Amplitude wird unerwünscht verändert
- ALC-Probleme hängen von verschiedenen Faktoren ab
- Übertragungsverfahren
- Umsetzung der ALC im Transceiver (Reaktions- und Haltezeit)
- Anzeige der ALC im Transceiver
- $\rightarrow$ greift die ALC nicht ein, erzeugt sie keine Probleme
A: 18 dB höher als die Lautstärke, bei der die automatische Pegelregelung (ALC) eingreift.
B: Alle Bedienelemente sind auf das Maximum einzustellen.
C: Die NF-Lautstärke muss $-\infty$ dB (also Null) betragen.
D: So niedrig, dass die automatische Pegelregelung (ALC) nicht eingreift.
A: Störungen von Übertragungen auf Nachbarfrequenzen
B: Störungen von Computern oder anderen digitalen Geräten
C: Störungen von Stationen auf anderen Frequenzbändern
D: Störungen von nachfolgenden Sendungen auf derselben Frequenz
A: Der NF-Pegel am Eingang des Funkgerätes sollte reduziert werden.
B: Das Oberwellenfilter sollte abgeschaltet werden.
C: Die Sendeleistung sollte erhöht werden.
D: Es sollte mit der RIT gegengesteuert werden.
Automatische Empfangsberichte
- Mittels Digimodes empfangene Rufzeichen können an Internet-Plattformen geschickt werden
- Diese lassen sich auf einer Karte mit empfangenen Band darstellen
- Zum Testen der eigenen Ausbreitungsbedingungen
WSPR
- Weak Signal Progagation Reporter Network
- QRP-Digimode, der rein zum Testen der eigenen Ausbreitungsbedingungen entwickelt wurde
- Es ist kein 2-Wege-QSO möglich
- Sehr langsame Übertragung mit hoher Fehlerkorrektur
- 1 Minute Senden, mehrere Minuten empfangen
- Ergebnisse werden an Server geschickt und lassen sich auf WSPRnet darstellen
A: Durch Aussendung Ihres Rufzeichens mittels Telegrafie (12 WPM) mit dem Zusatz "R" (für Report) und Abhören der 10 kHz tiefer gelegenen Frequenz
B: Durch Aussendung einer Nachricht mittels geeignetem digitalen Verfahren (z. B. CW oder WSPR) unter Angabe Ihrer E-Mail-Adresse und der Anzahl der maximal gewünschten Empfangsberichte
C: Durch Aussendung einer Nachricht mittels geeignetem digitalen Verfahren (z. B. CW oder WSPR) und Suche nach Ihrem Rufzeichen auf passenden Internetplattformen
D: Durch Aussendung Ihres Rufzeichens mittels Telegrafie (5 WPM) mit dem Zusatz "AUTO RSVP" (vom französischen "répondez s'il vous pla\^it") und Abhören der 10 kHz höher gelegenen Frequenz
Digital Voice (DV)
Auch Sprache kann digital übertragen werden
- z. B. mit den Übertragungsverfahren D-STAR, C4FM, DMR oder M17
- Geeignetes Funkgerät dafür notwendig
- Bei Handfunkgeräten üblicherweise DMR und D-STAR
| Abkürzung | Übertragungsverfahren |
|---|---|
| D-STAR | Digital Smart Technologies for Amateur Radio |
| C4FM | Continuous 4-level frequency modulation |
| DMR | Digital Mobile Radio |
| M17 | Open-Source Übertragungsverfahren |
A: FM-Sprechfunk, RTTY, D-STAR, JS8, Olivia
B: SSB-Sprechfunk, FT8, DMR, PSK31, SSTV
C: AM-Sprechfunk, FM-Sprechfunk, SSB-Sprechfunk, Olivia, SSTV
D: DMR, D-STAR, C4FM, M17, FreeDV
A: CW-Morsetelegrafie, FT8, D-STAR
B: FM-Sprechfunk, DMR, D-STAR
C: AM-Sprechfunk, C4FM, FT8
D: SSB-Sprechfunk, DMR, RTTY
Repeaternetzwerk für Digital Voice
- Vernetzte Relaisfunkstellen, z. B. über HAMNET oder Internet $\rightarrow$ weltweit erreichbar
- Zugriff auch von zu Hause über einen Hotspot möglich
- Auf Kurzwelle meist direkt, z. B. mit FreeDV
TDMA
Time Division Multiple Access – Zeitmultiplexverfahren
- Sprachsignale werden vor der Übertragung in einen Datenstrom umgewandelt
- Übertragung mehrerer Datenströme in schnell abwechselnder Folge
- Zwei oder mehr Sprachverbindungen nutzen quasi gleichzeitig dieselbe Frequenz
A: Nein. Zeitgleich stattfindende digitale Übertragungen stören sich prinzipbedingt gegenseitig.
B: Ja. Die Sprachdaten werden abwechselnd in periodischen, kurzen Zeitschlitzen übertragen.
C: Nein. Sprachübertragungen können nicht in Datenpakete aufgeteilt werden.
D: Ja. Die Sendeleistung wird zur Verbesserung der digitalen Fehlerkorrektur erhöht.
Einstellungen
Es sind für digitale Sprache oft mehr Einstellungen zu berücksichtigen als bei einer FM-Verbindung. Zum Beispiel:
- Sprechgruppe (Talkgroup)
- Raum oder Reflektor zum Zusammenschalten von Relaisfunkstellen
- TDMA-Zeitschlitz
- Color-Code
A: Alle Stationen müssen sich in Funkreichweite desselben Repeaters befinden.
B: Sie müssen die gleiche Firmwareversion wie das Repeaternetzwerk verwenden.
C: Alle Stationen müssen die gleiche Stationskennung, z. B. DMR-ID, einstellen.
D: Sie müssen geeignete Parameter, z. B. Reflektor, Zeitschlitz oder Color-Code, wählen.
Paketvermittelte Netzwerke
- Das Hamnet, das Netzwerk nur für Funkamateure, basiert auf dem Internet-Protokoll (IP).
- Deswegen kann man das Hamnet mit der gleichen Software, die auch für das Internet verwendet wird, nutzen.
- Im einfachsten Fall ist das ein Webbrowser.
- Das Internet-Protokoll (IP) weist den beteiligten Computern IP-Adressen zu, damit sie sich gegenseitig erreichen können.
- IP-Adressen werden als vier Dezimalzahlen mit einem Punkt dazwischen geschrieben. Beispiel: 141.17.5.18
- Jede Dezimalzahl hat eine Länge von 8 Bit, deswegen ist die größtmögliche Zahl 255 (binär: 11111111).
- IP-Adressen sind in einen Netz- und einen Hostanteil aufgeteilt.
- Bei allen Computern, die sich im selben Netzwerk befinden, ist der Anfang der IP-Adressen gleich, diesen Anfang nennt man Netzanteil.
- Der Netzanteil ist unterschiedlich groß, je nachdem wie viele Computer (Hosts) im Netzwerk verwaltet werden sollen.
Beispiele:
*10*.100.234.22 (kleiner Netzanteil, großer Hostanteil)
*192.168.1*.252 (großer Netzanteil, kleiner Hostanteil)
Dieses Prinzip kennt man vom Telefonnetz. Die großen Städte haben kürzere Vorwahlen als kleine Städte.
- Eine Subnetzmaske gibt die Aufteilung einer IP-Adresse in Netz- und Hostanteil an, indem sie alle Bits des Netzanteils als 1 darstellt.
- Es zwei Möglichkeiten dieses niederzuschreiben, Beispiel für einen Netzanteil von 24:
- 255.255.255.0, was binär 11111111.11111111.11111111.00000000 ist.
- Die Schreibweise mit dem Schrägstrich, zum Beispiel 192.168.111.90/24
- Netzwerkgeräte können nur innerhalb ihres eigenen lokalen Netzwerks direkt miteinander kommunizieren.
- Man erkennt sie daran, dass sich aus ihrer eigenen IP-Adresse und Subnetzmaske derselbe Netzanteil ergibt wie beim Partner.
- In allen anderen Fällen schicken sie die Daten an einen Router. Das ist eine Zwischenstation, die zwei oder mehr Netzwerke miteinander verbindet, um die Datenpakete weiterzuleiten.
A: Durch Entpacken vor der Sendung (Paketdekompression)
B: Durch Zusammenfassung von Übertragungen (Paketdefragmentierung)
C: Durch wiederholte Aussendung (Paketwiederholung)
D: Durch Weiterleitung über Zwischenstationen (Paketweiterleitung)
A: Ja, es ist nicht auf das Internet beschränkt.
B: Ja, die Kodierung des Amateurfunkrufzeichens erfolgt in der Subnetzmaske.
C: Nein, die benötigte Bandbreite steht im Amateurfunk nicht zur Verfügung.
D: Nein, Internetnutzern würde so Zugang zum Amateurfunkband ermöglicht.
A: Die Protokoll- und Portnummer des über die Schnittstelle verwendeten Protokolls
B: Das Standardgateway und die maximale Anzahl der Zwischenstationen (Hops)
C: Der direkt (d. h. ohne Router) über die Schnittstelle erreichbare Adressbereich
D: Die Gegenstelle und die durch das Teilnetz verwendete Bandbreite
Amplituden- und Frequenzumtastung (ASK, FSK)
- Genauso wie es verschiedene analoge Modulationsverfahren gibt, gibt es auch verschiedene digitale Modulationsverfahren.
- Die grundlegenden Möglichkeiten ein Signal zu modulieren, also auf einen Hochfrequenzträger aufzuprägen, sind dieselben: Veränderung der Amplitude, der Frequenz oder der Phase des Trägers.
- Beim unmodulierten Träger hingegen bleiben Amplitude, Frequenz und Phasenlage konstant.
- Bei der Amplitudenumtastung (Amplitude Shift Keying, ASK) wird im einfachsten Fall zwischen zwei Amplituden gewechselt.
- Bei der Frequenzumtastung (Frequency Shift Keying, FSK) wechselt der Sender zwischen bestimmten Frequenzen.
AFSK
- Eine Sonderform der digitalen Modulation stellt das Audio Frequency Shift Keying (AFSK) dar.
- Im Gegensatz zu ASK steht hier das „A“ nicht für Amplitude, sondern für Audio, also für hörbare Frequenzen (Niederfrequenz).
- Es wird eine Frequenzumtastung (FSK) im Bereich deutlich unter $\qty{20}{\kilo\hertz}$ durchgeführt. Oftmals wird der Bereich von ca. $\qtyrange{300}{2700}{\hertz}$ genutzt.
- Für eine Aussendung per Funk muss eine weitere Modulation stattfinden, beispielsweise per FM, AM oder SSB.
A: Ein durch Frequenzumtastung erzeugtes NF-Signal, mit dem ein Hochfrequenzträger (z. B. mittels FM) moduliert werden kann
B: Ein hochfrequentes PSK-Signal, das mittels automatischer Umtastung auf zwei NF-Träger übertragen wird, um Bandbreite zu sparen
C: Ein unmodulierter Hochfrequenzträger, bei dem die Frequenzabweichung im hörbaren Bereich liegt
D: Eine Kombination aus digitaler Amplituden- und Frequenzmodulation, um zwei Informationen gleichzeitig zu übertragen
Datenübertragungsrate
- Die Bandbreite ist der genutzte Frequenzbereich in $\unit{\hertz}$
- Die Datenübertragungsrate ist die je Zeiteinheit übertragene Datenmenge in $\unit{\bit\per\second}$
- In der Praxis erreichbare Datenübertragungsraten unterscheiden sich je nach Übertragungsverfahren und Funkbedingungen deutlich.
- WLAN und 5G unterstützen bei optimalen Bedingungen Datenübertragungsraten bis in den Bereich von Gigabit pro Sekunde.
- FT8 hingegen kann selbst unter widrigen Bedingungen eingesetzt werden, überträgt aber nur wenige Bit pro Sekunde.
A: Hertz (Hz)
B: Bit pro Sekunde (Bit/s)
C: Dezibel (dB)
D: Baud (Bd)
A: Als Bandbreite wird die übertragene Datenmenge (in Hz) und als Datenübertragungsrate die je Zeiteinheit übertragenen Symbole (in Baud) bezeichnet.
B: Die Datenübertragungsrate (in Bit/s) entspricht der Symbolrate (in Baud). Die Bandbreite (in Hz) entspricht der maximal möglichen Datenübertragungsrate (in Bit/s).
C: Die Datenübertragungsrate (in Baud) entspricht der Symbolrate (in Bit/s). Die Bandbreite (in Hz) entspricht der minimal möglichen Datenübertragungsrate (in Baud).
D: Als Bandbreite wird der genutzte Frequenzbereich (in Hz) und als Datenübertragungsrate die je Zeiteinheit übertragene Datenmenge (in Bit/s) bezeichnet.
Vielfachzugriff
TDMA
- Time Division Multiple Access – Zeitmultiplexverfahren
- Die digitalen Nutzdaten werden getrennt und nacheinander über die dieselbe Frequenz gesandt
- Am Empfänger wird der Datenstrom wieder zusammengesetzt
A: Im schnellen zeitlichen Wechsel auf derselben Frequenz
B: Zeitgleich auf unterschiedlichen Frequenzen
C: Zeitgleich auf unterschiedlichen Wegen
D: Zeitgleich mit Spreizcodierung im selben Frequenzbereich
CDMA
- Code Division Multiple Access – Codemultiplexverfahren
- Die digitalen Nutzdaten werden mit einem digitalen Code codiert (gemischt)
- Am Empfänger wird derselbe digitale Code zum decodieren verwendet
A: Zeitgleich auf unterschiedlichen Wegen
B: Zeitgleich mit Spreizcodierung im selben Frequenzbereich
C: Im schnellen zeitlichen Wechsel auf derselben Frequenz
D: Zeitgleich auf unterschiedlichen Frequenzen
FDMA
- Frequency Division Multiple Access – Frequenzmultiplexverfahren
- Das digitale Signal wird auf mehrere Frequenzen aufgeteilt
- Dadurch kann mehr Bandbreite verwendet werden
A: Zeitgleich auf unterschiedlichen Wegen
B: Zeitgleich mit Spreizcodierung im selben Frequenzbereich
C: Zeitgleich auf unterschiedlichen Frequenzen
D: Im schnellen zeitlichen Wechsel auf derselben Frequenz
