Vorwort
Willkommen im SWL-Kurs
Amateurfunk erleben – ohne selbst zu senden
- Funkamateure aus der Umgebung und aus fernen Ländern hören
- Rufzeichen und Betriebsabläufe kennenlernen
- Empfangsbeobachtungen im Logbuch dokumentieren
- Hörberichte durch QSL-Karten bestätigen lassen
Was vermittelt dieser Kurs?
- technische Grundlagen des Funkempfangs
- Sprache und Abläufe auf den Amateurfunkbändern
- Logbuch und SWL-QSL-Karten
- rechtliche Grundlagen und Vorbereitung auf die DE-Prüfung
Viele Inhalte bilden zugleich eine Grundlage für den späteren Amateurfunkkurs der Klasse N.
Was ist ein SWL?
Was ist ein SWL?
- SWL steht für Short Wave Listener
- deutsche Bezeichnung: Kurzwellenhörer oder Höramateur
- hört Funkübertragungen und identifiziert die empfangenen Stationen
- dokumentiert gehörte Funkverbindungen
Nicht nur Kurzwelle
Interessante Signale gibt es unter anderem
- auf den Kurzwellenbändern,
- auf dem $\qty{2}{\meter}$- und dem $\qty{70}{\centi\meter}$-Band,
- über Relaisfunkstellen,
- von Baken und
- über Amateurfunksatelliten.
Hören ja – Senden nein
- Funkgeräte dürfen gekauft werden
- Amateurfunkaussendungen dürfen ohne Zulassung empfangen werden
- Zum Senden auf den Amateurfunkbändern sind Amateurfunkprüfung, Zulassung und Rufzeichen erforderlich
A: Die Anerkennung als "SWL" ist erforderlich in Verbindung mit der Mitgliedschaft in einer Amateurfunkvereinigung.
B: Es dürfen nur TKG-zugelassene Empfangsgeräte verwendet werden.
C: Es ist keine Zulassung zur Teilnahme am Amateurfunkdienst erforderlich.
D: Es bedarf der Zuteilung eines Hörerrufzeichens aus der "DE-Reihe".
Aus Zuhören wird Beobachten
Für einen Hörbericht werden notiert:
- beide Rufzeichen der Funkverbindung
- Datum und Uhrzeit in UTC
- Frequenz oder Band
- Übertragungsverfahren und Empfangsrapport
Eine Funkverbindung heißt QSO, ihre Empfangsbestätigung QSL.
Kennzeichen und Gemeinschaft
- DARC-Mitglieder können zunächst eine SWL-Nummer verwenden
- DARC- und VFDB-Mitglieder können nach bestandener DE-Prüfung ein persönliches DE-Kennzeichen beantragen
- QSL-Karten können über die QSL-Vermittlung ausgetauscht werden
- Der örtliche Amateurfunkverein hilft beim Einstieg
Ein DE-Kennzeichen ist keine Sendegenehmigung und kein Amateurfunkrufzeichen.
Die erste Empfangsstation
Die erste Empfangsstation
Eine einfache Empfangsstation besteht aus:
Der Empfänger macht die übertragene Information hör- oder sichtbar.
Welcher Empfänger passt?
| Gerät | Typischer Einstieg |
|---|---|
| Weltempfänger | Kurzwelle ohne Computer hören |

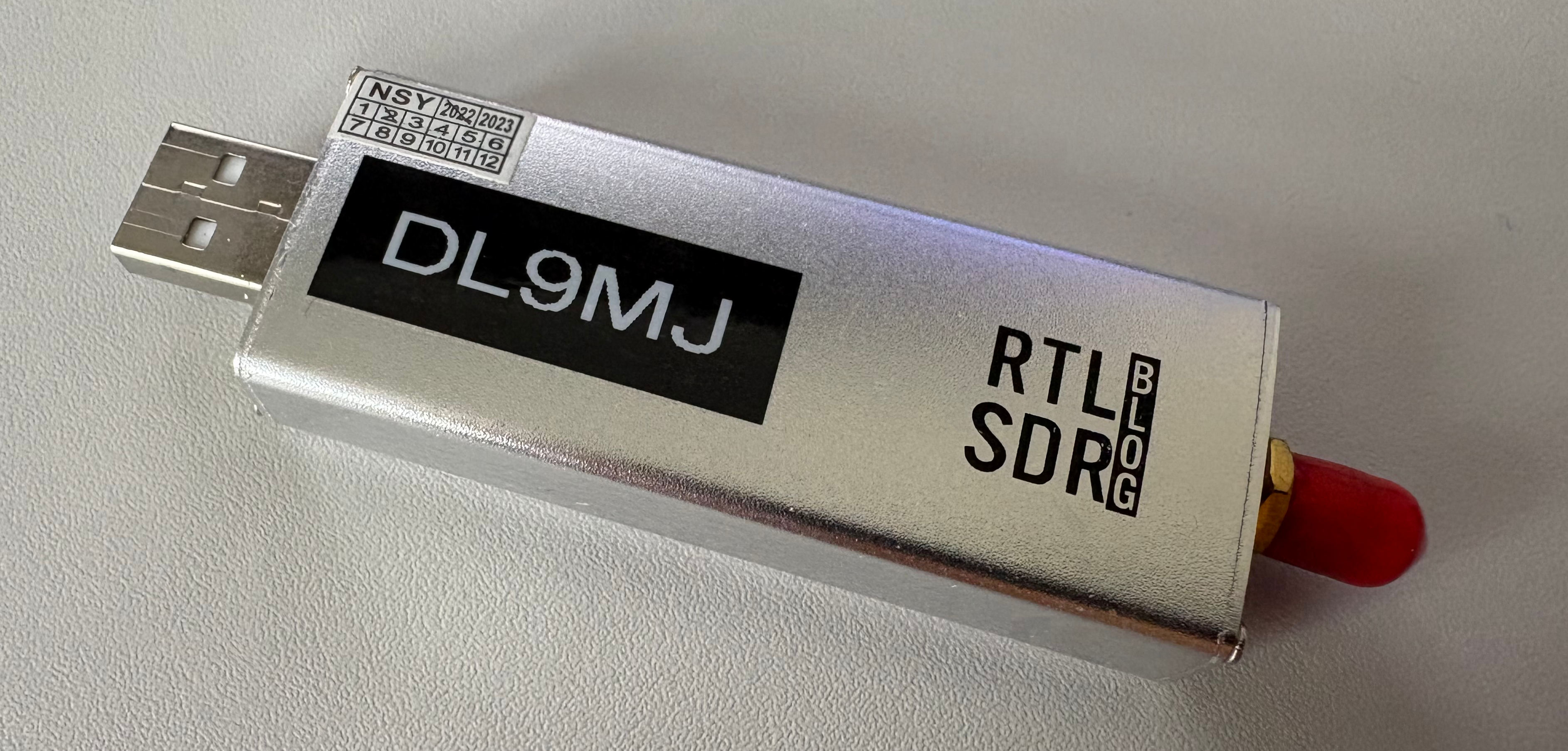

| SDR-Stick | Spektrum und Wasserfall am Computer nutzen |
| Handfunkgerät | lokalen Betrieb auf VHF und UHF hören |
| Transceiver | hochwertige Empfangsmöglichkeiten nutzen, ohne zu senden |

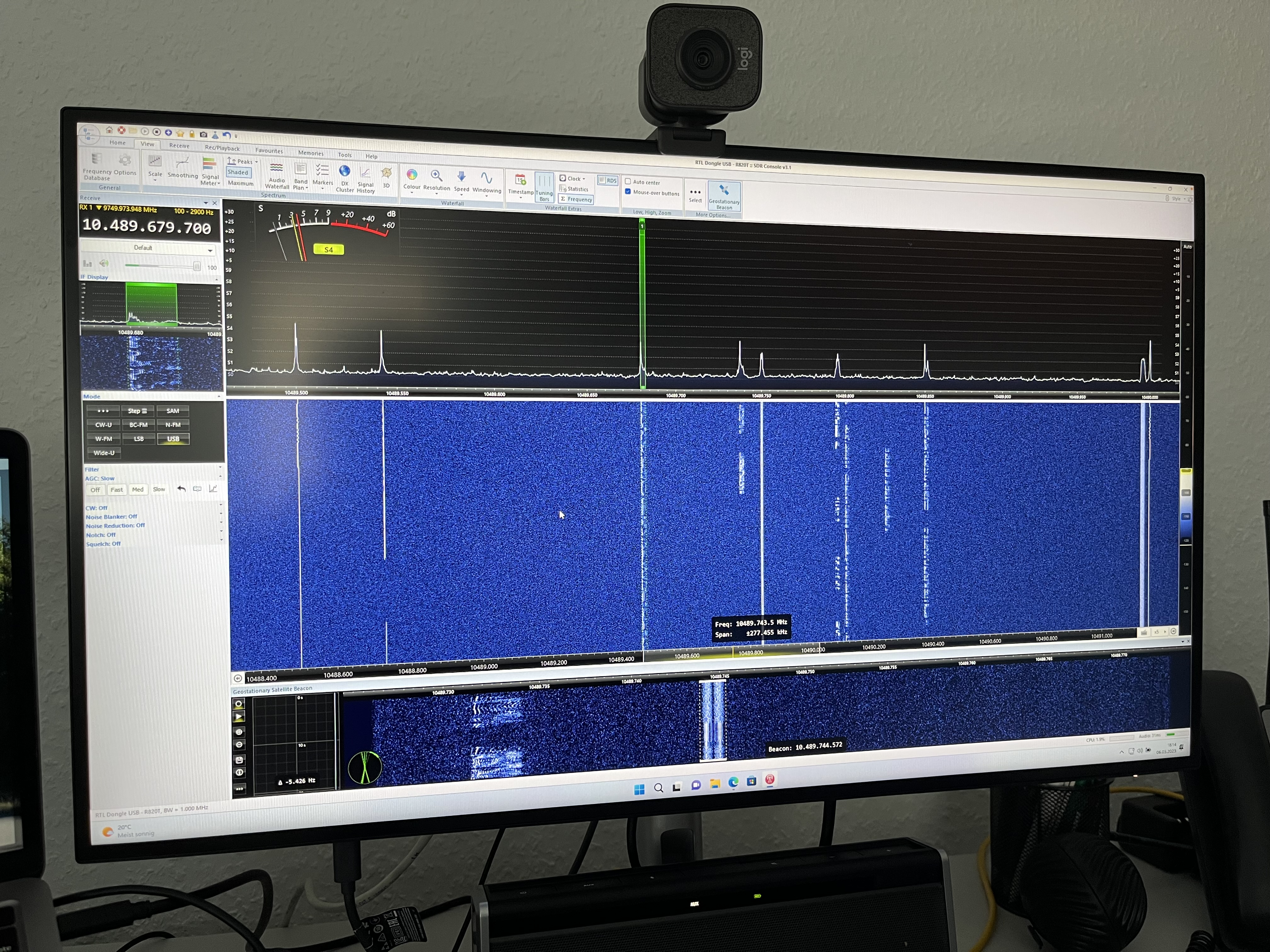

Empfang mit einem SDR
- Spektrum zeigt gleichzeitig einen größeren Frequenzbereich
- Spitzen weisen auf aktive Signale hin
- Wasserfall zeigt den zeitlichen Verlauf
- Signale lassen sich schnell finden und auswählen
Empfänger oder Transceiver?
- Ein Receiver ist ein reiner Empfänger
- Ein Transceiver vereint Transmitter und Receiver
- Beide können für den Empfang verwendet werden
Ohne Zulassung darf ein Transceiver nicht zum Senden verwendet werden. Die PTT-Taste bleibt unbenutzt.
Darauf kommt es beim Empfänger an
- gewünschte Frequenzbereiche
- AM, SSB, CW und gegebenenfalls FM
- fein einstellbare Frequenz
- passende Filterbandbreiten
- Anschluss für eine externe Antenne
- gut ablesbare Signalstärkeanzeige

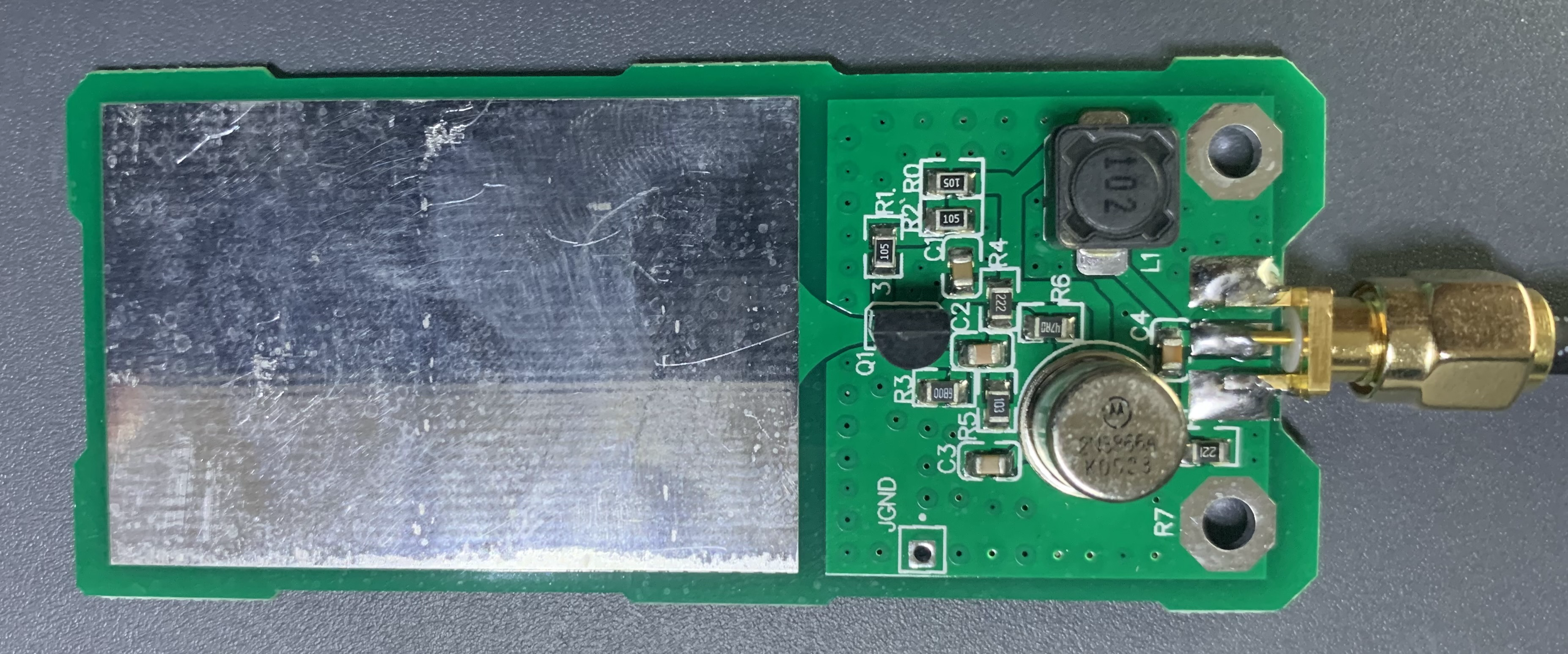

Die Antenne entscheidet mit
- Für Kurzwelle können bereits einige Meter Draht gute Signale liefern
- Auf VHF und UHF werden meist abgestimmte Antennen verwendet
- Eine Außenantenne empfängt häufig besser als eine Zimmerantenne
- Antenne, Kabel und Empfänger müssen zueinander passen
Außenantennen müssen sicher montiert werden. Blitzschutz, Abstände zu Energieleitungen und örtliche Vorschriften werden im Kapitel Sicherheit behandelt.
Der erste Hörversuch
- gewünschtes Amateurfunkband auswählen
- passende Modulationsart einstellen
- Lautstärke angenehm einstellen
- langsam abstimmen oder Signale im Wasserfall auswählen
- gehörte Rufzeichen und Beobachtungen notieren
Papier und Stift gehören von Anfang an zur Empfangsstation.
