Spannungswandler

Einen Spannungswandler benötigen wir immer dann, wenn wir eine Spannung umwandeln müssen. In unserem Hobby kann das z. B. eine 5 V Spannung für einen Microcontroller aus 13,8 V sein oder aus einer Batterie mit 12 V eine Versorgungsspannung für einen Laptop mit 19 V zu generieren. Hierbei sprechen wir von DC/DC Wandlern als Step-UP (Hochsetzsteller) oder Step-DOWN (Tiefsetzsteller). Durch die Spannungswandlung entstehen auch Verluste. Das Verhältnis der abgegebenen Leistung zur zugeführten Leistung nennt man Wirkungsgrad. Dieser berechnet sich aus $\eta=\frac{{P}{AB}}{{P}{ZU}}$.

Ein Spannungswandler setzt ${U}{IN}$ = 12 V auf ${U}{OUT}$ = 5 V um. Er nimmt ${I}{IN}$ = 2 A auf und gibt ${I}{OUT}$ = 3 A ab. Wie groß ist sein Wirkungsgrad? Dazu benötigen wir die Leistungen ${P}{ZU}$ und ${P}{AB}$. Diese berechnen sich wie bereits gelernt mit ${P} = {U} \cdot {I}$. In unserem Beispiel also wie folgt:

$${P}_{ZU} = {U}_{IN} \cdot {I}_{IN} = {12} V \cdot {2} A = {24} W $$ $${P}_{AB} = {U}_{OUT} \cdot {I}_{OUT} = {5} V \cdot {3} A = {15} W $$

somit ergibt sich:

$$\eta=\frac{{P}_{AB}}{{P}_{ZU}} = \frac{{15}{W}}{{24}{W}} = 0,625$$

Um nun $\eta$ in % anzugeben, wird $\eta \cdot 100 %$ genommen und somit ist der Wirkunggrad $\eta = 62,5 %$

AB213: Ein Spannungswandler setzt 12 V auf 5 V um. Er nimmt 2 A auf und gibt 3 A ab. Wie groß ist sein Wirkungsgrad?
AB214: Ein Spannungswandler wandelt 5 V in 12 V um. Dabei nimmt er 3 A auf und gibt 1 A ab. Wie groß ist sein Wirkungsgrad?

Der folgende Alt-Text wurde noch nicht geprüft: Kurzfassung: Nahaufnahme einer kleinen grünen Elektronikplatine mit dreistelliger 7‑Segment‑Anzeige, zwei blauen Schraubklemmen (Eingang/Ausgang) und beschrifteten Bauteilen wie „Speicherinduktivität“, „Elektronische Schalter“ und „PWM Steuerung“.

Detaillierte Beschreibung: Die rechteckige Leiterplatte hat abgerundete Ecken mit weißen Befestigungsflächen. Unten mittig sitzt eine schwarze, dreistellige 7‑Segment‑Anzeige mit hellgrauen Segmentumrissen. Links und rechts unten befinden sich je eine blaue Zweipol‑Schraubklemme; links ist sie mit „Eingang“, rechts mit „Ausgang“ beschriftet, am linken Eingang sind gelbe und blaue Drähte angeschlossen. Nahe jeder Klemme steht ein großer, silberner Elektrolytkondensator mit der Aufschrift „CK 330 35V“. Oben mittig ist ein grauer, quaderförmiger Bauteilblock (Speicherdrossel) montiert, darüber ein weißes Textfeld „Speicherinduktivität“. Rechts daneben liegen mehrere schwarze, flache Halbleitergehäuse mit dem Textfeld „Elektronische Schalter“. In der Platinemitte sind zahlreiche SMD‑Widerstände, ‑Kondensatoren und ICs zu sehen; ein weißes Textfeld „PWM Steuerung“ zeigt auf einen kleinen IC. Rechts der Mitte sitzt ein blaues Trimm‑Potentiometer mit der Markierung „203“ und einer messingfarbenen Stellschraube. Zwischen den Bauteilen liegen eine kleine rote LED (nicht leuchtend), diverse Testpunkte und weiße Bestückungsaufdrucke (z. B. R‑, C‑, Q‑ und D‑Bezeichnungen). Unten rechts ist „ON/OFF“ aufgedruckt, daneben ein kleiner Taster. Die Platine ist grün lackiert, die Lötpads und Leiterbahnen sind sichtbar.
Abbildung EA-7.6.1: Abwärts- (Buck) Aufwärts- (Boost) Wandler
Dieser Buck-Boost Converter kann von 0,5 V bis 25 V am Ausgang eingestellt werden. Die maximale Leistung beträgt 25 W. Da der Wirkungsgrad sehr hoch ist, kommen die Schalttransistoren ohne Kühlkörper aus. Die Betriebsart Abwärtswandler (Step Down = Buck Mode) oder Aufwärtswandler (Step Up = Boost Mode) kann mit dem rechten Minischalter aktiviert werden.

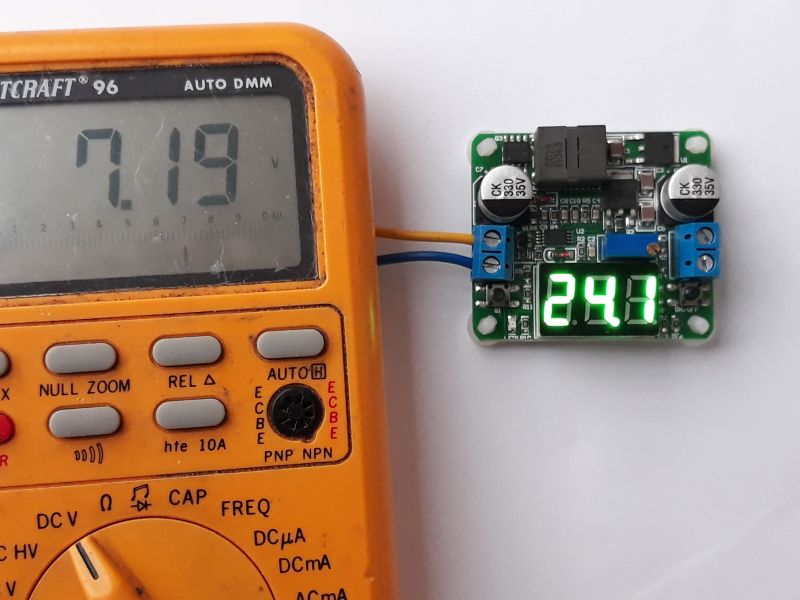

Der folgende Alt-Text wurde noch nicht geprüft: Kurzbeschreibung: Ein oranges Digitalmultimeter liegt neben einer kleinen Elektronik‑Platine mit grünem LED‑Display; das Multimeter zeigt 7.19 V, die Platine 24.1.

Detaillierte Beschreibung: Links dominiert ein abgenutztes, orangefarbenes Hand‑Digitalmultimeter mit großem grauen LCD, auf dem „7.19“ steht, rechts daneben ein kleines „V“. Darunter sind mehrere graue Gummitasten mit Aufdrucken wie „MAX“, „REL“ und „AUTO“, ein schwarzer runder hFE‑Sockel sowie ein Drehschalter mit Skalen für DCV, Ω, CAP und FREQ. Rechts daneben liegt eine kleine grüne Leiterplatte mit bestückten Bauteilen: zwei silberne Elektrolytkondensatoren mit „35V“-Aufdruck, ein schwarzer rechteckiger Induktor, mehrere ICs und Widerstände sowie zwei blaue Schraubklemmen. Auf der Platine leuchtet eine dreistellige grüne 7‑Segment‑Anzeige mit „24.1“. Ein gelbes und ein blaues Kabel sind an eine der Klemmen angeschlossen und führen nach links aus dem Bild. Der Hintergrund ist eine weiße, matte Fläche.
Abbildung EA-7.6.2: Aufwärtsspannungswandler von 7,2 V auf 24 V

Lösungshilfe AB 214: 80%
