Spule in Reihenschaltung

Bei einer Spule in Reihenschaltung addieren sich die Induktivitäten.

$$L_{\mathrm{ges}} = L_1 + L_2 + L_3 + \dots$$

Mit der Gesamtinduktivität $L_{\mathrm{ges}}$, und den Einzelinduktivitäten $L_1, L_2, L_3, \dots$

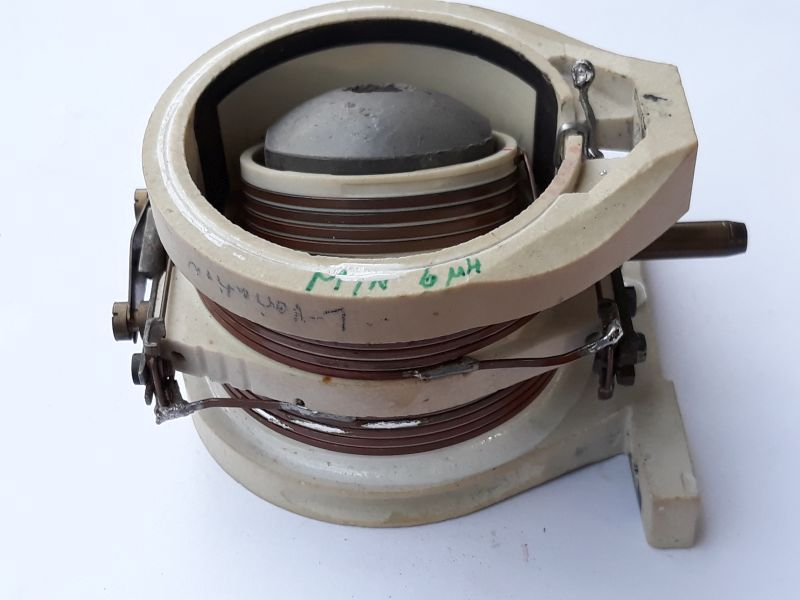

Veranschaulicht werden kann es dadurch, dass man sich einfach mehrere gleichartige Spulten hintereinander vorstellt. Dabei addieren sich die Windungen der Spule. Elektrisch wirkt die Kombination von zwei gleichen Spulen wie eine entsprechend längere Spule.

Dieser Alt-Text wurde noch nicht überprüft. Zusammenfassung: Nahaufnahme des Innenraums eines elektronischen Geräts mit einer dicht gewickelten roten Zylinderspule und zahlreichen Drahtabgriffen, die zu einem mehrstufigen Drehschalter im Metallchassis führen. Detaillierte Beschreibung: Im unteren Bildbereich liegt horizontal eine rote, zylindrische Spule, eng mit dunkelrotem Kupferdraht bewickelt. Entlang der oberen Spulenseite sind viele Abgriffe sichtbar: dünne, bräunliche lackierte Drähte, die an einzelnen Windungen angelötet sind; an den Lötstellen sitzen silbrig glänzende Lottropfen, teils mit dunklen Verfärbungen an der Umgebung. Die Abgriffe verlaufen bogenförmig nach oben und vorne zu einem gestapelten, kreisförmigen Drehschalter mit mehreren Isolatorscheiben und radial angeordneten Lötfahnen. In der Schaltermitte sitzt eine Metallwelle mit Federn und kleinen mechanischen Teilen. Links und rechts erkennt man das graue Metallchassis mit Schrauben, Federn und Halterungen; einzelne weiße und graue Leitungen führen in den Aufbau. Der Hintergrund ist überwiegend grau-metallisch, unter der Spule ist ein heller, weißer Untergrund zu sehen. Der Gesamteindruck ist technisch, gebraucht und funktional, mit leicht unordentlich geführten Drähten.

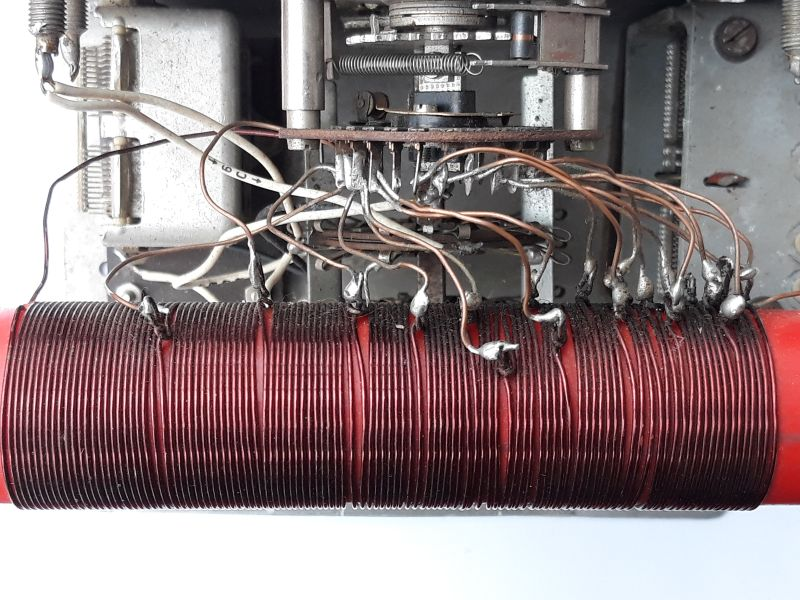

Abbildung NEA-9.8.1: Spule mit 14 Anzapfungen in einem selbstgebauten Antennenanpassgerät
Die Teilabschnitte zwischen den Anzapfungen können wie einzelne Spulen gesehen werden, deren Induktivität, durch Umschaltung der Anzapfungen, in Schritten erhöht werden kann. Die Reihenschaltung aller Teilabschnitte ergibt dann die Induktivität der Gesamtspule.

Achte bei der folgenden Frage darauf alle Werte der Berechnung in die gleiche Einheit umzurechnen!

AD102: Wie groß ist die Gesamtinduktivität von drei in Reihe geschalteten Spulen von 2200 nH, 0,033 mH und 150 μH?
Lösungsweg anzeigen

Bei der Parallelschaltung von Spulen addieren sich übrigens die Kehrwerte der Induktivitäten:

$$ \frac{1}{L_{\mathrm{ges}}} = \frac{1}{L_1} + \frac{1}{L_2} + \frac{1}{L_3} + \dots $$
