Abbildung 177: Prinzipschaltbild Schaltnetzteil

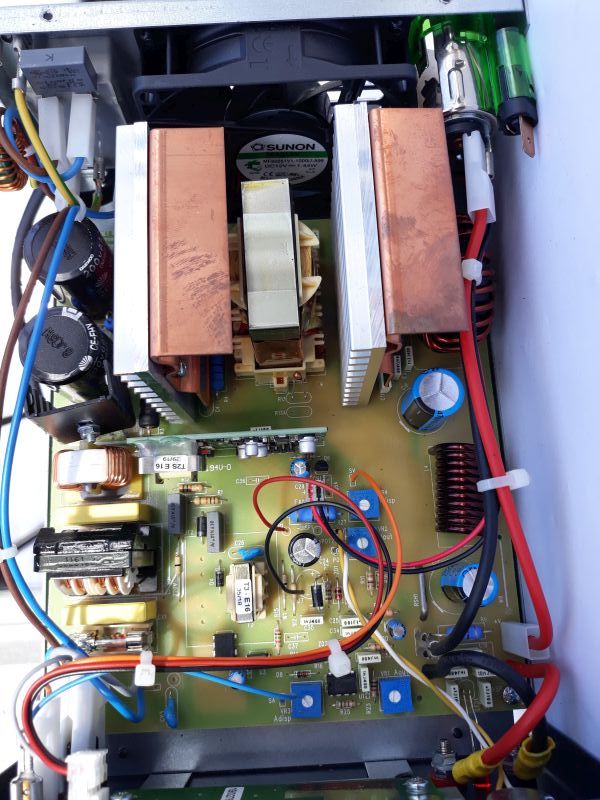

Schaltnetzteile kommen aufgrund Ihrer Eigenschaften bei uns Funkamateuren auch gerne als Gleichrichter zum Einsatz. Ein Schaltnetzteil (engl. switched-mode power supply) wandelt eine unstabilisierte Eingangsspannung in eine konstante Ausgangsspannung. Das Schaltnetzteil zerhackt die Spannung mit einem elektronischen Schalter auf eine höhere Frequenz um diese dann auf die gewünschte Spannung gleichzurichten.
Dadurch erhält es die positive Eigenschaften:
Hoher Wirkungsgrad auch bei kleinen Nennspannungen und wechselnden Lasten
Geringes Gewicht und Volumen, da durch die hohe Frequenz kleinere Transformatoren und sekundäre Siebkondensatoren verwendet werden
Gute Regelbarkeit
ED302: Welche Eigenschaften hat ein Schaltnetzteil?
Aber durch die hohen Frequenzen ergeben sich auch negative Eigenschaften:
Hochfrequente Störungen, durch den Schaltbetrieb mit hohen Frequenzen sind Maßnahmen zur Verbesserung der EMV notwendig
Komplexe Schaltung, mehr Bauelemente notwendig, höhere Ausfallwahrscheinlichkeit
ED303: Welches ist der Hauptnachteil eines Schaltnetzteils ?
Die Abbildung 177 zeigt ein Prinzipschaltbild eines Schaltnetzteils. Dabei ist im Block E der elektronische Schalter vereinfacht dargestellt.
