Widerstand in Reihen- und Parallelschaltung

Reihenschaltung

Bei einer Reihenschaltung addieren sich die Widerstandswerte

Abbildung 120: Reihenschaltung von 3 Widerständen

$R_{ G } = R_{ 1 } + R_{ 2 } + R_{ 3 }$

Beispiel: $R_{ G } = 100 \Omega + 200 \Omega + 300 \Omega$

Parallelschaltung

Bei einer Parallelschaltung von Widerständen ist der Gesamtwiderstand kleiner als der Wert des kleinsten Widerstandes

Abbildung 121: Parallelschaltung von 3 Widerständen

$\frac{ 1 }{ R_{ G } } = \frac{ 1 }{ R_{ 1 } } + \frac{ 1 }{ R_{ 2 } } + \frac{ 1 }{ R_{ 3 } }$

Vereinfachung für zwei Widerstände:

$R_{ G } = \dfrac{ R_{ 1 } \cdot R_{ 2 } }{ R_{ 1 } + R_{ 2 }}$

Vereinfachung für gleiche Widerstände:

$R_{ G } = \dfrac{ R }{ n }$

$n$ steht für die Anzahl der Widerstände

ED104: Zwei Widerstände mit $R_1 = 100 Ω$ und $R_2 = 400 Ω$ sind parallel geschaltet. Wie groß ist der Gesamtwiderstand?

A: 500 Ω

B: 4 Ω

C: 300 Ω

D: 80 Ω

ED105: Zwei Widerstände mit $R_1$ = 50 Ω und $R_2$ = 200 Ω sind parallel geschaltet. Wie groß ist der Gesamtwiderstand?

A: 4 Ω

B: 250 Ω

C: 40 Ω

D: 150 Ω

ED106: Drei gleich große parallel geschaltete Widerstände haben einen Gesamtwiderstand von 1,7 kΩ. Welchen Wert hat jeder Einzelwiderstand?

A: 10 kΩ

B: 2,7 kΩ

C: 5,1 kΩ

D: 560 Ω

Gemischte Schaltungen

Variante 1: Zwei Parallel und dazu einer in Reihe

Abbildung 122: Gemischte Schaltung – Variante 1

Hier berechnet man zuerst die Parallelschaltung von $R_2$ und $R_3$ und addiert dann $R_1$ hinzu.

$R_{ G } = \dfrac{ R_{ 2 } \cdot R_{ 3 } }{ R_{ 2 } + R_{ 3 }} + R_{ 1 }$

Variante 2: Zwei in Reihe und dazu einer Parallel

Abbildung 123: Gemischte Schaltung – Variante 2

Hier addiert man zuerst $R_1$ und $R_2$ um mit diesem Ergebnis die Parallelschaltung zu $R_3$ zu berechnen.

$R_{ G } = \dfrac{ (R_{ 1 } + R_{ 2 }) \cdot R_{ 3 }} {( R_{ 1 } + R_{ 2 }) + R_{ 3 }}$

ED110: Wie groß ist der Gesamtwiderstand der Schaltung? Gegeben: $R_1$ = 500 Ω, $R_2$ = 1000 Ω und $R_3$ = 1 kΩ

A: 2,5 kΩ

B: 501 Ω

C: 1 kΩ

D: 5,1 kΩ

ED111: Wie groß ist der Gesamtwiderstand der Schaltung? Gegeben: $R_1$ = 1 kΩ, $R_2$ = 2000 Ω und $R_3$ = 2 kΩ

A: 501 Ω

B: 2 kΩ

C: 5,1 kΩ

D: 2,5 kΩ

ED108: Wie groß ist der Gesamtwiderstand der Schaltung? Gegeben: $R_1$ = 500 Ω, $R_2$ = 500 Ω und $R_3$ = 1 kΩ

A: 250 Ω

B: 1 kΩ

C: 500 Ω

D: 2 kΩ

ED109: Wie groß ist der Gesamtwiderstand der Schaltung? Gegeben: $R_1$ = 500 Ω, $R_2$ = 1,5 kΩ und $R_3$ = 2 kΩ

A: 500 Ω

B: 1 kΩ

C: 2 kΩ

D: 4 kΩ

ED112: Wie groß ist der Gesamtwiderstand dieser Schaltung, wenn $R_1$ = 1 kΩ, $R_2$ = 3 kΩ und $R_3$ = 1500 Ω betragen?

A: 1 kΩ

B: 2 kΩ

C: 3,5 kΩ

D: 5,5 kΩ

ED113: Wie groß ist der Gesamtwiderstand dieser Schaltung, wenn $R_1$ = 10 kΩ, $R_2$ = 2,5 kΩ, $R_3$ = 500 Ω und $R_4$ = 600 Ω betragen?

A: 200 Ω

B: 7,6 kΩ

C: 1 kΩ

D: 13,6 kΩ

Belastbarkeit von Widerständen in Reihen- und Parallelschaltung

  • Bei einer Reihenschaltung teilen sich die Spannungen auf.
  • Bei einer Parallelschaltung teilen sich die Ströme auf.
  • Somit ist bei der Berechnung mittels $P = U \cdot I$ immer ein Wert konstant und der andere entspechend kleiner.
  • ⇒ die Gesamtbelastbarkeit ist in beiden Fällen größer als die Einzelbelastbarkeit.
ED107: Welche Belastbarkeit kann die Zusammenschaltung von drei gleich großen Widerständen mit einer Einzelbelastbarkeit von je 1 W erreichen, wenn alle 3 Widerstände entweder parallel oder in Reihe geschaltet werden?

A: 3 W bei Parallel- und bei Reihenschaltung.

B: 3 W bei Parallel- und 1 W bei Reihenschaltung.

C: 1 W bei Parallel- und 3 W bei Reihenschaltung.

D: 1 W bei Parallel- und bei Reihenschaltung.

Widerstandsnetzwerke I

  • Bei einer komplexeren Schaltung geht man wie folgt vor: In kleinere Teile auflösen und diese berechnen, danach die Schaltung neu zeichnen und überlegen wie es weitergeht
  • Schauen wir uns die Beispielschaltung mal genauer an
  • $R_5$ und $R_7$ liegen in Reihe und dazu ist $R_8$ parallel geschaltet. Wir berechen diese und nennen den Wert dann $R_{ 5,7,8 }$
  • $R_3$ und $R_6$ liegen in Reihe und dazu ist $R_2$ parallel geschaltet. Wir berechen diese und nennen den Wert dann $R_{ 2,3,6 }$
  • Dann schauen wir uns an, was von der Schaltung übrig geblieben ist.
  • Wir sehen eine Reihenschaltung von 4 Widerständen, die sich leicht berechnen lässt.
  • Damit können wir dann auch die folgenden Prüfungsfragen leicht beantworten.
ED115: Wie groß ist der Gesamtwiderstand der dargestellten Schaltung?

A: 1150 Ω

B: 550 Ω

C: 360 Ω

D: 383 Ω

ED116: Wie groß ist der Gesamtwiderstand der dargestellten Schaltung?

A: 750 Ω

B: 120 Ω

C: 2950 Ω

D: 950 Ω

Widerstandsnetzwerke II

AD106: Wie groß ist die Spannung $U$, wenn durch $R_3$ ein Strom von 1 mA fließt und alle Widerstände $R_1$ bis $R_3$ je 10 kΩ betragen?

A: 30 V

B: 20 V

C: 40 V

D: 15 V

Lösungsweg

  • gegeben: $R_1 = R_2 = R_3 = 10kΩ$
  • gegeben: $I_3 = I_2 = 1mA$
  • gesucht: $U$

$R_{ges} = R_1 + \frac{R_1 \cdot R_2}{R_1 + R_2} = 10kΩ + \frac{10kΩ \cdot 10kΩ}{10kΩ + 10kΩ} = 15kΩ$

$I_{ges} = I_2 + I_3 = 1mA + 1mA = 2mA$

$U = R_{ges} \cdot I_{ges} = 15kΩ \cdot 2mA = 30V$

AD107: Wie groß ist der Strom durch $R_3$, wenn $U$ = 15 V und alle Widerstände $R_1$ bis $R_3$ je 10 kΩ betragen?

A: 1,6 mA

B: 4,5 mA

C: 1,0 mA

D: 0,5 mA

Lösungsweg

  • gegeben: $R_1 = R_2 = R_3 = 10kΩ$
  • gegeben: $U=15V$
  • gesucht: $I_3$

$R_{ges} = R_1 + \frac{R_1 \cdot R_2}{R_1 + R_2} = 10kΩ + \frac{10kΩ \cdot 10kΩ}{10kΩ + 10kΩ} = 15kΩ$

$\frac{U_3}{U} = \frac{R_{2\parallel 3}}{R_{ges}} \Rightarrow U_3 = \frac{R_{2\parallel 3}}{R_{ges}} \cdot U = \frac{5kΩ}{15kΩ} \cdot 15V = 5V$

$I_3 = \frac{U_3}{R_3} = \frac{5V}{10kΩ} = 0,5mA$

AD108: Welche Leistung tritt in $R_2$ auf, wenn $U$ = 15 V und alle Widerstände $R_1$ bis $R_3$ je 10 kΩ betragen?

A: 0,15 W

B: 1,5 mW

C: 5,0 mW

D: 2,5 mW

Lösungsweg

  • gegeben: $R_1 = R_2 = R_3 = 10kΩ$
  • gegeben: $U=15V$
  • gesucht: $P_2$

$\frac{U_2}{U} = \frac{R_{2\parallel 3}}{R_{ges}} \Rightarrow U_2 = \frac{R_{2\parallel 3}}{R_{ges}} \cdot U = \frac{5kΩ}{15kΩ} \cdot 15V = 5V$

$P_2 = \frac{U_2^2}{R_2} = \frac{(5V)^2}{10kΩ} = 2,5mW$

AD109: In welchem Bereich liegt der Eingangswiderstand der folgenden Schaltung, wenn $R$ alle Werte von 0 Ω bis 1 kΩ annehmen kann?

A: 292 bis 367 Ω

B: 300 bis 367 Ω

C: 300 bis 500 Ω

D: 267 bis 292 Ω

Lösungsweg

  • gegeben: $R = 0\dots 1kΩ$
  • gegeben: $R_1 = 200Ω$

$R_{ges} = R_1 + \frac{R_2 \cdot (R_3 + R)}{R_2 + (R_3 + R)}$

Bei $R = 0Ω$:

$R_{ges} = 200Ω + \frac{100Ω \cdot (200Ω + 0Ω)}{100Ω + 200Ω +0Ω} \approx 267Ω$

Bei $R = 1kΩ$:

$R_{ges} = 200Ω + \frac{100Ω \cdot (200Ω + 1kΩ)}{100Ω + 200Ω +1kΩ} \approx 292Ω$

AD110: Wenn $\textrm{R}_1$ und $\textrm{R}_3$ je 2,2 kΩ haben und $\textrm{R}_2$ und $\textrm{R}_4$ je 220 Ω betragen, hat die Schaltung zwischen den Punkten a und b einen Gesamtwiderstand von ...

A: 1540 Ω.

B: 1210 Ω.

C: 4840 Ω.

D: 2420 Ω.

Lösungsweg

  • gegeben: $R_1 = R_3 = 2,2kΩ$
  • gegeben: $R_2 = R_4 = 220Ω$
  • gesucht: $R_{ges}$

$R_{ges} = \frac{(R_1 + R_2) \cdot (R_3 + R_4)}{(R_1 + R_2) + (R_3 + R_4)} = \frac{(2,2kΩ + 220Ω) \cdot (2,2kΩ + 220Ω)}{2,2kΩ + 220Ω + 2,2kΩ + 220Ω} = 1210Ω$

AD114: Wie groß ist die Spannung $U_2$ in der Schaltung mit folgenden Werten: $U_{\textrm{B}} = 12 V$, $R_1 = 10 k\Omega$, $R_2 = 2,2 k\Omega$, $R_{\textrm{L}} = 8,2 k\Omega$

A: 5,4 V

B: 8,2 V

C: 1,8 V

D: 2,2 V

Lösungsweg

  • gegeben: $R_1 = 10kΩ$
  • gegeben: $R_2 = 2,2kΩ$
  • gegeben: $R_L = 8,2kΩ$

$\frac{U_2}{U_B} = \frac{R_{2\parallel L}}{R_{ges}}$

$R_{2\parallel L} = \frac{R_2 \cdot R_L}{R_2 + R_L} = \frac{2,2kΩ \cdot 8,2kΩ}{2,2kΩ + 8,2kΩ} = 1,74kΩ$

$R_{ges} = R_1 + R_{2\parallel L} = 10kΩ + 1,74kΩ = 11,74kΩ$

$U_2 = \frac{R_{2\parallel L}}{R_{ges}} \cdot U_B = \frac{1,74kΩ}{11,74kΩ} \cdot 12V \approx 1,8V$

Spannungsteiler I

  • Eine Reihenschaltung von Widerständen nennt man auch Spannungsteiler, weil die Spannungen sich an den Widerständen aufteilen.
  • Je größer der Widerstand, desto größer die Spannung, die an ihm abfällt.
  • Das kann man mathematisch in folgender Formel ausdrücken (Formelsammlung):

$\dfrac{ U_{ 1 } }{ U_{ 2 } } = \dfrac{ R_{ 1 } }{ R_{ 2 } }$

Wie geht man an die Aufgaben ran?

  • Beispiele:
  • Wenn $R_{ 1 }$ drei mal so groß wie $R_{ 2 }$ ist, ist $U_{ 1 }$ drei mal so groß wie $U_{ 2 }$.
  • Wenn $R_{ 1 }$ $\frac{ 1 }{ 3 }$ so groß wie $R_{ 2 }$ ist, ist $U_{ 1 }$ $\frac{ 1 }{ 3 }$ so groß wie $U_{ 2 }$.

Schauen wir uns dazu zwei Aufgaben an.

ED101: Wie teilt sich die Spannung an zwei in Reihe geschalteten Widerständen auf, wenn $R_1$ = 5-mal so groß ist wie $R_2$?

A: $U_1 = 6\cdot U_2$

B: $U_1 = 5\cdot U_2$

C: $U_1 = \frac{U_2}{6}$

D: $U_1 = \frac{U_2}{5}$

ED102: Wie teilt sich die Spannung an zwei in Reihe geschalteten Widerständen auf, wenn $R_1 = \frac{1}{6}$ von $R_2$ ist?

A: $U_1 = \frac{U_2}{6}$

B: $U_1 = \frac{U_2}{5}$

C: $U_1 = 5\cdot U_2$

D: $U_1 = 6\cdot U_2$

  • Die Summe der Spannnungsabfälle ist gleich der Spannung, die aus der Spannungsquelle herauskommt.
  • Das kann man mathematisch in folgender Formel ausdrücken (Formelsammlung):

$U_{ G } = U_{ 1 } + U_{ 2 }$

  • Hat man eine Gesamtspannung und muss $U_{ 2 }$ berechnen, können wir ebenfalls auf eine Formel aus der Formelsammlung zurückgreifen:

$\dfrac{ U_{ 2 } }{ U_{ G } } = \dfrac{ R_{ 2 } }{ R_{ 1 } + R_{ 2 } }$

  • Diese muss man noch zu $U_{ 2 }$ umstellen, indem man auf beiden Seiten mit $U_{ G }$ multipliziert, dann erhält man:

$U_{ 2 } = \dfrac{ R_{ 2 } }{ R_{ 1 } + R_{ 2 } } \cdot U_{ G }$

  • Damit kann man sich dann auch an die nächste Aufgabe heranwagen.
ED103: Die Gesamtspannung $U$ an folgendem Spannungsteiler beträgt 9 V. Die Widerstände haben die Werte $R_1$ = 10 kΩ und $R_2$ = 20 kΩ. Wie groß ist die Teilspannung $U_2$?

A: 4,5 V

B: 6,0 V

C: 3,0 V

D: 7,5 V

Spannungsteiler II

AD115: Wenn der dargestellte Spannungsteiler mit $R_{\textrm{L}}$ belastet wird, dann ergibt sich folgender Zusammenhang:

A: $I_1$ steigt, $R_1$ setzt mehr Leistung in Wärme um.

B: $I_1$ sinkt, $R_2$ setzt mehr Leistung in Wärme um.

C: $I_2$ steigt, $R_1$ setzt weniger Leistung in Wärme um.

D: $I_1$ steigt, $R_2$ setzt mehr Leistung in Wärme um.

Brückenschaltung

AD111: In welchem Verhältnis müssen die Widerstände $R_1$ bis $R_4$ zueinander stehen, damit das Messinstrument im Brückenzweig keine Spannung anzeigt?

A: $\dfrac{R_1}{R_4} = \dfrac{R_2}{R_3}$

B: $\dfrac{R_1}{R_2} = \dfrac{R_4}{R_3}$

C: $\dfrac{R_2}{R_1} = \dfrac{R_3}{R_4}$

D: $\dfrac{R_1}{R_2} = \dfrac{R_3}{R_4}$

AD112: Die Spannung an der Brückenschaltung beträgt 10 V. Alle Widerstände haben einen Wert von 50 Ω. Wie groß ist die Spannung zwischen A und B im Brückenzweig (gemessen von A nach B)?

A: 0 V

B: 5 V

C: 2,5 V

D: -5 V

AD113: Die Spannung an der Brückenschaltung beträgt 11 V. Die Widerstände haben folgende Werte: $R_1$ = 1 kΩ; $R_2$ = 10 kΩ; $R_3$ = 10 kΩ; $R_4$ = 1 kΩ. Wie groß ist die Spannung zwischen A und B im Brückenzweig (gemessen von A nach B)?

A: $U_{AB} = -10 V$

B: $U_{AB} = -9 V$

C: $U_{AB} = 9 V$

D: $U_{AB} = 10 V$

Lösungsweg

  • gegeben: $R_1 = R_4 = 1kΩ$
  • gegeben: $R_2 = R_3 = 10kΩ$
  • gegeben: $U = 11V$
  • gesucht: $U_{AB}$

$\frac{U_A}{U} = \frac{R_1}{R_1 + R_2} \Rightarrow U_A = \frac{R_1}{R_1 + R_2} \cdot U = \frac{1kΩ}{1kΩ + 10kΩ} \cdot 11V = 1V$

$\frac{U_B}{U} = \frac{R_3}{R_3 + R_4} \Rightarrow U_B = \frac{R_3}{R_3 + R_4} \cdot U = \frac{10kΩ}{10kΩ + 1kΩ} \cdot 11V = 10V$

$U_{AB} = |U_A – U_B| = |1V – 10V| = 9V$

Kondensator in Reihen- und Parallelschaltung

Reihenschaltung

  • Da die Spannung entscheidend für das Entstehen des elektrischen Feldes ist (und diese sich bei der Reihenschaltung aufteilt), ist die Berechung der Kapazität genau umgekehrt wie bei Widerständen.
  • Anwendungsfall: Bei hohen Spannungen werden mehrere Kondensatoren in Reihe geschaltet, um die Gefahr eines Durchschlags zu verhindern. Dabei ist hilfreich, dass sich die Gesamtspannung an den Kondensatoren aufteilt.
  • Bei einer Reihenschaltung von Kondensatoren ist die Gesamtkapazität kleiner als der Wert des kleinsten Kondensators
Abbildung 132: Reihenschaltung von 3 Kondensatoren

$\frac{ 1 }{ C_{ G } } = \frac{ 1 }{ C_{ 1 } } + \frac{ 1 }{ C_{ 2 } } + \frac{ 1 }{ C_{ 3 } }$

  • Vereinfachung für zwei Kondensatoren:

$C_{ G } = \dfrac{ C_{ 1 } \cdot C_{ 2 } }{ C_{ 1 } + C_{ 2 }}$

  • Vereinfachung für gleiche Kondensatoren:

$C_{ G } = \dfrac{ C }{ n }$

$n$ steht für die Anzahl der Kondensatoren

ED119: Eine Reihenschaltung besteht aus drei Kondensatoren von je 0,33 μF. Wie groß ist die Gesamtkapazität dieser Schaltung?

A: 0,990 μF

B: 0,110 μF

C: 0,099 μF

D: 0,011 μF

ED120: Welche Gesamtkapazität ergibt sich bei einer Reihenschaltung der Kondensatoren 100 μF, 200000 nF und 200 μF?

A: 320 nF

B: 102 μF

C: 50 μF

D: 300,2 μF

Parallelschaltung

  • Hier ist es genau umgekehrt wie bei Widerständen, weil an allen Kondensatoren die gleiche Spannung anliegt, welche ja entscheidend für die Entstehung des elektrischen Feldes ist.
  • Anwendungsfall: Kondensatoren werden parallel geschaltet, um aus der Normreihe auf den Wert zu kommen, den man benötigt.
  • Bei einer Parallelschaltung addieren sich die Kapazitäten
Abbildung 133: Parallelschaltung von 3 Kondensatoren

$C_{ G } = C_{ 1 } + C_{ 2 } + C_{ 3 }$

ED117: Drei Kondensatoren mit den Kapazitäten $C_1$ = 0,1 μF, $C_2$ = 150 nF und $C_3$ = 50000 pF werden parallel geschaltet. Wie groß ist die Gesamtkapazität?

A: 0,2 μF

B: 0,3 μF

C: 0,255 μF

D: 0,027 μF

ED118: Wie groß ist die Gesamtkapazität von drei parallel geschalteten Kondensatoren von 22 nF, 0,033 μF und 15000 pF?

A: 7021 pF

B: 40,3 nF

C: 0,070 μF

D: 700 nF

Gemischte Schaltungen

Variante 1: Zwei Parallel und dazu einer in Reihe

  • Hier berechnet man zuerst die Parallelschaltung von $C_{ 2 }$ und $C_{ 3 }$

$C_{ Gp } = C_{ 2 } + C_{ 3 }$

  • Danach berechnet man die Reihenschaltung von $C_{ 1 }$ und $C_{ Gp }$

$C_{ G } = \frac{ C_{ 1 } \cdot C_{ Gp } }{ C_{ 1 } + C_{ Gp }}$

ED123: Welche Gesamtkapazität hat die folgende Schaltung? Gegeben: $C_1$ = 8 nF; $C_2$ = 4 nF; $C_3$ = 4 nF

A: 4 nF

B: 1 nF

C: 9 nF

D: 16 nF

ED124: Welche Gesamtkapazität hat diese Schaltung, wenn $C_1$ = 200 nF, $C_2$ = 100 nF und $C_3$ = 100000 pF betragen?

A: 400 nF

B: 100 nF

C: 200 nF

D: 250 nF

ED122: Welche Gesamtkapazität hat diese Schaltung, wenn $C_1$ = 2 μF, $C_2$ = 1 μF und $C_3$ = 1 μF betragen?

A: 2,5 μF

B: 4,0 μF

C: 4400 nF

D: 1,0 μF

Variante 2: Zwei in Reihe und dazu einer Parallel

  • Hier berechnet man zuerst die Reihenschaltung von $C_{ 1 }$ und $C_{ 2 }$

$C_{ Gr } = \frac{ C_{ 1 } \cdot C_{ 2 } }{ C_{ 1 } + C_{ 2 }}$

  • Danach berechnet man die Parallelschaltung von $C_{ 3 }$ und $C_{ Gr }$

$C_{ G } = \frac{ C_{ 3 } \cdot C_{ Gr } }{ C_{ 3 } + C_{ Gr }}$

ED121: Welche Gesamtkapazität hat die folgende Schaltung? Gegeben: $C_1$ = 10 nF; $C_2$ = 10 nF; $C_3$ = 5 nF

A: 20 nF

B: 5 nF

C: 25 nF

D: 10 nF

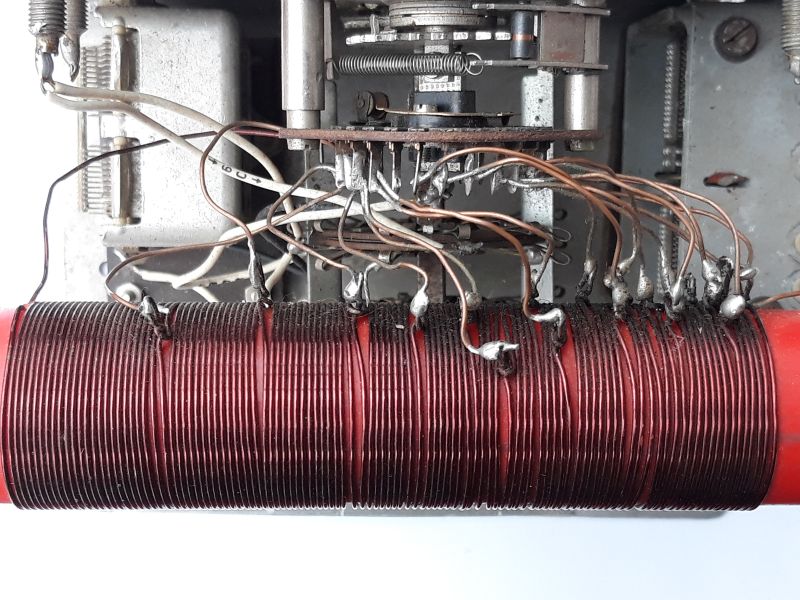

Spule in Reihenschaltung

AD102: Wie groß ist die Gesamtinduktivität von drei in Reihe geschalteten Spulen von 2200 nH, 0,033 mH und 150 μH?

A: 205,0 μH

B: 185,2 μH

C: 155,5 μH

D: 205,0 nH

Lösungsweg

$L_{ges} = 2200nH + 0,033mH + 150µH = 185,2µH$

Reihen- und Parallelschaltung gemischter Bauelemente

AD101: Wie groß ist die Gesamtkapazität, wenn drei Kondensatoren $C_1$ = 0,10 nF, $C_2$ = 47 pF und $C_3$ = 22 pF in Reihe geschaltet werden?

A: 13,0 pF

B: 169 pF

C: 16,9 pF

D: 0,13 nF

Lösungsweg

  • gegeben: $C_1 = 0,10nF$
  • gegeben: $C_2 = 47pF$
  • gegeben: $C_3 = 22pF$
  • gesucht: $C_{\textrm{ges}}$

$$\begin{equation}\begin{align}\nonumber \tfrac{1}{C_{\textrm{ges}}} &= \tfrac{1}{C_1} + \tfrac{1}{C_2} + \tfrac{1}{C_3} = \tfrac{1}{0,10nF} + \tfrac{1}{47pF} + \tfrac{1}{22pF}\\ \nonumber &= 7,67\cdot 10^{10} \tfrac{1}{F}\\ \nonumber \Rightarrow C_{\textrm{ges}} &= \frac{1}{7,67\cdot 10^{10} \frac{1}{F}} \approx 13,0pF \end{align}\end{equation}$$

AD103: Wie groß ist die Gesamtkapazität dieser Schaltung, wenn $C_1$ = 0,1 nF, $C_2$ = 1,5 nF, $C_3$ = 220 pF und die Eigenkapazität der Spule 1 pF beträgt?

A: 1 pF

B: 1821 pF

C: 1,6 nF

D: 66 pF

Lösungsweg

  • gegeben: $C_1 = 0,1nF$
  • gegeben: $C_2 = 1,5nF$
  • gegeben: $C_3 = 220pF$
  • gegeben: $C_{\textrm{L}} = 1pF$
  • gesucht: $C_{\textrm{ges}}$

$$\begin{equation}\begin{split}\nonumber C_{\textrm{ges}} &= C_1 + C_2 + C_3 + C_{\textrm{L}}\\ &= 0,1nF + 1,5nF + 220pF + 1pF\\ &= 1821pF \end{split}\end{equation}$$

AD105: Berechne den Betrag des Scheinwiderstands $Z$ für eine Reihenschaltung aus $R$ = 100 Ω und $L$ = 100 μH bei 1 MHz.

A: $|Z|$ = 259 Ω

B: $|Z|$ = 628 Ω

C: $|Z|$ = 636 Ω

D: $|Z|$ = 188 Ω

Lösungsweg

  • gegeben: $R = 100\Omega$
  • gegeben: $L = 100\mu H$
  • gegeben: $f = 1MHz$
  • gesucht: $Z$

$X_{\textrm{L}} = \omega \cdot L = 2 \cdot \pi \cdot f \cdot L = 2 \cdot \pi \cdot 1MHz \cdot 100\mu H = 628\Omega$

$Z = \sqrt{R^2 + X^2} = \sqrt{(100\Omega)^2 + (628\Omega)^2} \approx 636\Omega$

AD104: Berechne den Betrag des Scheinwiderstands $Z$ für eine Reihenschaltung aus $R$ = 100 Ω und $C$ = 1 nF bei 1 MHz.

A: $|Z|$ = 259 Ω

B: $|Z|$ = 188 Ω

C: $|Z|$ = 636 Ω

D: $|Z|$ = 159 Ω

Lösungsweg

  • gegeben: $R = 100\Omega$
  • gegeben: $C = 100nF$
  • gegeben: $f = 1MHz$
  • gesucht: $Z$

$X_{\textrm{C}} = \frac{1}{\omega \cdot C} = \frac{1}{2 \cdot \pi \cdot f \cdot C} = \frac{1}{2 \cdot \pi \cdot 1MHz \cdot 100nF} = 159\Omega$

$Z = \sqrt{R^2 + X^2} = \sqrt{(100\Omega)^2 + (159\Omega)^2} \approx 188\Omega$

Fragen?


Links zu diesem Foliensatz
