Sicherungen

Wie wir bereits im Kapitel Netzgerät im Klasse N Kurs gelernt haben, sind Sicherungen zum Schutz der Elektronik im Falle eines Kurzschlusses oder Überlast notwendig. Wenn wir nun eine defekte Sicherung ersetzen wollen, ist dies nur nach Reparatur bzw. Überprüfung der abgesichteren Anlagenteile sinnvoll. Bei der Auswahl der Sicherung achten wir dabei auf die gleiche Auslösecharakteristik sowie die Stromstärke.

EK204: Sie haben in ihren Kurzwellensender soeben einen Kurzschluss im Netzteil erfolgreich repariert. Durch den Fehler wurde auch die Feinsicherung für die Stromversorgung mit der Aufschrift 20 A "Flink" zerstört. Beim Austausch dieser Sicherung ...

Unsere Geräte werden meist mit Feinsicherungen, einer Untergruppe der Schmelzsicherungen, geschützt. Es gibt aber verschiedene Arten von Schmelzsicherungen, wie:

KFZ-Sicherung Flachstecksicherungen
TR5 als Sicherung zum auflöten auf die Platine
Diazed/Neozed
Hochspannungssicherungen

Die Abbildung E-7.4.1 zeigt Flachstecksicherungen aus dem KFZ-Bereich, die auch im Amateurfunk Anwendung finden. Bei kommerziellen Funkgeräten werden diese Sicherungen mit einem Sicherungshalter (vgl. Abbildung E-7.4.2) direkt ins Kabel integriert.

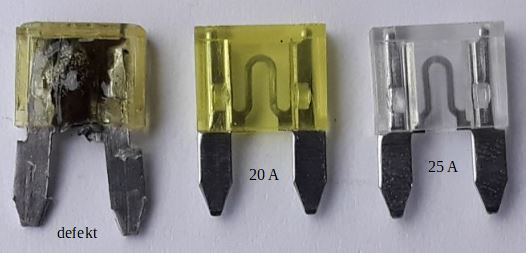

Der folgende Alt-Text wurde noch nicht geprüft: 1. Kurze Zusammenfassung: Drei Stecksicherungen liegen nebeneinander auf weißem Untergrund: links eine stark beschädigte, in der Mitte eine gelbe mit Aufdruck 20 A und rechts eine transparente mit Aufdruck 25 A.

2. Detaillierte Beschreibung: Das Foto zeigt drei flache Kfz‑Stecksicherungen in einer Reihe von links nach rechts. Die linke Sicherung wirkt angeschmort: Das transparente Gelb ist dunkel verfärbt, das Gehäuse teils aufgeschmolzen, innen sind schwarze Rußspuren zu sehen; darunter steht klein „defekt“. Die mittlere Sicherung ist klar gelbtransparent, ihr U‑förmiger Leiter ist gut erkennbar, die beiden Zungen sind sauber, darunter steht „20 A“. Die rechte Sicherung ist farblos transparent, ebenfalls mit sichtbarem U‑Leiter und sauberen Metallzungen, darunter steht „25 A“. Alle drei liegen flach auf einer glatten, hellen Oberfläche, die Beleuchtung kommt von oben und wirft weiche Schatten. — Abbildung E-7.4.1: Kfz Flachstecksicherungen

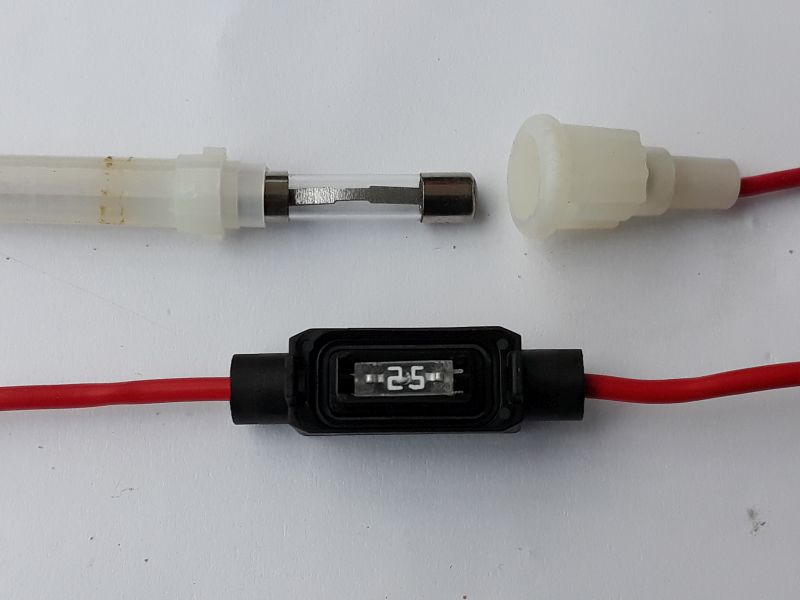

Der folgende Alt-Text wurde noch nicht geprüft: 1. Zusammenfassung: Zwei in rote Leitungen integrierte Sicherungshalter auf weißem Hintergrund, oben ein geöffneter mit Glasrohrsicherung, unten ein geschlossener schwarzer Halter mit Sichtfenster und der Aufschrift „2.5“.

2. Detaillierte Beschreibung: Auf einer weißen Fläche liegen zwei Abschnitte roter Kabel mit Zwischengehäusen. Oben ist ein weißer, zylindrischer Kunststoffhalter geöffnet: links das durchscheinende Rohrteil, rechts die abschraubbare Kappe mit angesetztem roten Kabel; dazwischen eine zylindrische Glasrohrsicherung mit metallischen Endkappen. Unten verläuft ein zweites rotes Kabel durch ein schwarzes, rechteckiges Inline-Gehäuse mit abgerundeten Kanten; in einem transparenten Fenster ist eine kleine Sicherung sichtbar, auf der weiß die Ziffern „2.5“ stehen. Beide Kabel treten jeweils links und rechts aus den Gehäusen aus. — Abbildung E-7.4.2: Sicherungshalter
