Rauch- und Morsezeichen
- Seit Urzeiten versuchen Menschen, Nachrichten über große Entfernungen zu übertragen
- Beispielsweise mit Rauchzeichen
- Absprache notwendig, welche Bedeutung wie viele Rauchzeichen in einem Zeitabstand haben

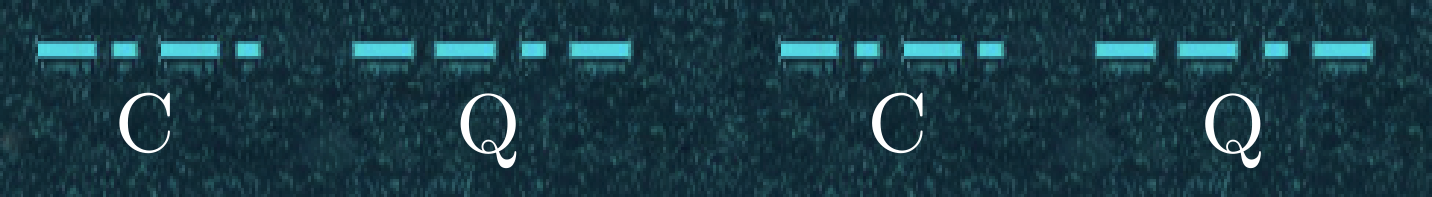

Morsezeichen
- Sind ähnlich zu Rauchzeichen
- Funkgerät erzeugt mit Oszillator eine Schwingung

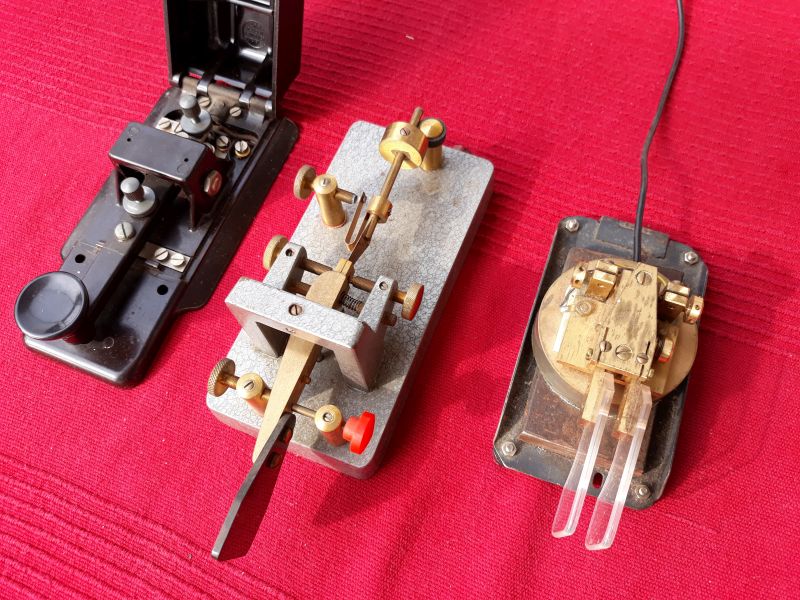

- Drücken der Morsetaste bringt diese Schwingung auf die Antenne
- Empfänger macht diese Aussendung hörbar
- Unterscheidung zwischen kurzem oder langem Drücken und Pausen möglich
- Einigung darauf, was bestimmte Abfolgen unterschiedlicher Zeitabstände bedeuten
- Mitte des 19. Jahrhunderts Verständigung über den bis heute üblichen Morsecode
Telegrafie
- Übertragungsverfahren mit Hilfsmittel
- Rauch oder elektrische Schwingung wird so beeinflusst, um eine Nachricht zu übertragen
- Das Hilfsmittel ist der Träger
- Im Funk aufgrund hoher Frequenzen auch Hochfrequenz-Träger oder HF-Träger
- Verfahren zum Ändern des Trägers ist die Modulation
A: Durch Ein- und Ausschalten eines HF-Trägers
B: Durch Änderung der Trägerfrequenz in diskreten Stufen
C: Durch Modulation eines Subträgers
D: Durch diskrete Phasenmodulation
A: werden Informationen auf einen oder mehrere Träger übertragen.
B: werden dem Signal NF-Komponenten entnommen.
C: wird einem oder mehreren Trägern Informationen entnommen.
D: werden Sprach- und CW-Signale kombiniert.
Andere Modulationsarten
Die elektrische Schwingung kann auf andere Arten moduliert werden
- Stärke (Amplitude)
- Periode (Frequenz)
Unmodulierter Träger
- Einfachste Form eines HF-Signals
- Konstante Amplitude, Frequenz und Phasenlage
- Genau eine Frequenz
- Bereits Ein- und Ausschalten (CW) des Trägers ist eine Informationsübertragung
Modulationsarten
Eigenschaften einer elektrischen Schwingung:
- Amplitude
- Frequenz
Amplitudenmodulation (AM)
Frequenzmodulation (FM)
Sprachsignale
Durch Druck auf den nächsten Button, wird das Mikrofon des Browsers aktiviert. Danach kann man das Spektrum der eigenen Sprache betrachten.
Stärkste Amplitude bei der Frequenz $f$ =
- Sprechen wir in ein Mikrofon, dann wandelt es das Sprachsignal in elektrische Schwingungen um.
- Das Sprachsignal liegt nicht mehr als Schallwelle, sondern als elektrische Schwingung vor und kann im Funkgerät verarbeitet werden.
- Die „Breite“ des Signals wird übrigens als Bandbreite bezeichnet und in Hertz (Hz) angegeben.
- Angenommen es soll Sprache im Frequenzbereich von 300 bis
2700 Hz übertragen werden. - Die Bandbreite beträgt in diesem Falle
2700 Hz –300 Hz =2400 Hz
Amplitudenmodulation (AM)
- Modulationssignal wird durch Änderung der Amplitude auf den Träger aufmoduliert
- Frequenz des Trägers bleibt unverändert
- Änderung der Amplitude ändert die Form des Trägers → entspricht nicht mehr einer Sinusschwingung
- Zusätzliche Frequenzen heißen Seitenbänder
- In den Seitenbändern steckt die übertragene Information, also z. B. die Sprache
- Die von AM belegte Bandbreite ist doppelt so hoch wie die höchste Frequenz des Modulationssignals
A: wird die Frequenz des Trägers beeinflusst. Die Amplitude des Trägers bleibt dabei konstant.
B: wird die Amplitude des Trägers beeinflusst. Die Frequenz des Trägers bleibt dabei konstant.
C: werden nacheinander Amplitude und Frequenz des Trägers beeinflusst.
D: werden gleichzeitig Amplitude und Frequenz des Trägers beeinflusst.
Amplitudenmodulation (AM) II
- Ohne Modulation wird bei AM nur das Trägersignal mit konstanter Amplitude übertragen
- Durch Modulation wird das Signal beeinflusst
- Es entstehen stärkere Ausschläge in den positiven und negativen Bereich
Modulationsgrad
- Verhältnis zwischen aufmodulierter NF-Hüllkurve und dem HF-Träger
- Maximal möglich ist m=1 oder
100 % - Signal steuert zwischen Träger und maximal möglichem Wert aus
$m = \frac{\hat{U}_{mod}}{\hat{U}_{T}}$
A: 75 %.
B: 33 %.
C: 67 %.
D: 50 %.
Lösungsweg
Abzulesen aus der Grafik:
- gegeben: $\hat{U}_{mod} = 1div = 3V$
- gegeben: ${\hat{U}_{T}} = 2div = 6V$
- gesucht: $m$
$m = \frac{\hat{U}_{mod}}{\hat{U}_{T}} = \frac{3V}{6V} = 0,5 = 50\%$
Übermodulation
- Bei m > 1
- Bewirkt zeitweise oder vollständige Unterdrückung des Trägersignals
- Führt zu Verzerrungen und Seitenband-Splatter
A: 25 % liegen.
B: 75 % liegen.
C: 100 % liegen.
D: 50 % liegen.
Einseitenbandmodulation (SSB)
- Bei Amplitudenmodulation zusätzlich zum Träger zwei Seitenbänder → unteres bzw. oberes Seitenband
- „lower side band“ (LSB) und „upper side band“ (USB)
- Der Träger selbst enthält gar keine Information
- Es reicht also, nur ein Seitenband auszusenden und auf den Träger und das andere Seitenband zu verzichten
- Gesamte Sendeleistung wird für die Übertragung der Information genutzt
- Belegte Bandbreite entspricht der Bandbreite des aufmodulierten Signals
Einseitenbandmodulation bzw. single-sideband (SSB)
USB steht für Upper Side Band
(im Deutschen wird es gerne mit Unteres Seitenband verwechselt)
A: AM hat einen Träger und ein Seitenband, SSB arbeitet mit Trägerunterdrückung und hat zwei Seitenbänder.
B: AM hat keinen Träger und zwei Seitenbänder, SSB arbeitet mit Trägerunterdrückung und nur einem Seitenband.
C: AM hat einen Träger und zwei Seitenbänder, SSB arbeitet mit Trägerunterdrückung und nur einem Seitenband.
D: AM hat keinen Träger und zwei Seitenbänder, SSB arbeitet mit Träger und nur einem Seitenband.
A: LSB arbeitet mit Träger und zwei Seitenbändern, USB arbeitet mit Trägerunterdrückung und einem Seitenband.
B: LSB arbeitet mit Trägerunterdrückung und dem linken Seitenband, USB arbeitet mit Trägerunterdrückung und dem unteren Seitenband.
C: LSB arbeitet mit Träger und einem Seitenband, USB arbeitet mit Trägerunterdrückung und beiden Seitenbändern.
D: LSB arbeitet mit Trägerunterdrückung und dem unteren Seitenband, USB arbeitet mit Trägerunterdrückung und dem oberen Seitenband.
A: a = LSB; b = USB
B: a = NF; b = HF
C: a = USB; b = LSB
D: a = DSB; b = SSB
Einseitenbandmodulation (SSB) II
Bandbreite
- Im Gegensatz zu AM wird weniger als die halbe Bandbreite verwendet
- Maximal
2,7 kHz - Entspricht dem NF-Signal
A: SSB beansprucht weniger als die halbe Bandbreite der Modulationsart AM.
B: SSB und AM lassen keinen Vergleich zu, da sie grundverschieden erzeugt werden.
C: SSB beansprucht etwa 1/4 Bandbreite der Modulationsart AM.
D: SSB beansprucht etwas mehr als die halbe Bandbreite der Modulationsart AM.
A: Sie ist Null, weil bei SSB-Modulation der HF-Träger unterdrückt wird.
B: Sie entspricht der doppelten Bandbreite des NF-Signals.
C: Sie entspricht der Bandbreite des NF-Signals.
D: Sie entspricht der Hälfte der Bandbreite des NF-Signals.
A: höchstens
B: höchstens
C: höchstens
D: höchstens
Modulation
- Durch Mischung und Filterung
- Mit der Vorauswahl von USB und LSB wird die Trägerfrequenz gewählt
- Durch den Mischer entstehen zwei Frequenzen
- Im Bandfilter wird nur eine Frequenz durchgelassen
- Der Trick ist hier, dass das Bandfilter nur eine Resonanzfrequenz hat
- Durch die Verschiebung der Trägerfrequenz im Oszillator wird dann das gewünschte Seitenband durchgelassen
Beispiel LSB:
- Mikrofon:
300 Hz –3 kHz - LSB-Oszillator:
9001,5 kHz - DSB-Signal:
a) 8998,5 – 9001,2
b) 9001,8 – 9004,5 - Filter:
9000 kHz ±1,5 kHz - SSB-Signal:
8998,5 bis9001,2 kHz
Beispiel USB:
- Mikrofon:
300 Hz –3 kHz - USB-Oszillator:
8998,5 kHz - DSB-Signal:
a) 8995,5 bis8998,2 kHz
b) 8998,8 bis9001,5 kHz - Filter:
9000 kHz ±1,5 kHz - SSB-Signal:
8998,8 bis9001,5 kHz
A:
B:
C:
D:
A:
B:
C:
D:
NF-Signal
- Für Sprache reicht zwischen 300 und
3000 Hz - Entspricht
2,7 kHz - Es werden auch kleinere Filter, z.B.
2,4 kHz verwendet - An vielen TRX lassen sich die Filter einstellen
- Wird ein NF-Signal mit größerer Bandbreite verwendet, steigt die HF-Bandbreite
- Sollte vermieden werden, um benachbarte Signale nicht zu stören
- Auf maximale Bandbreite im Bandplan achten
A: unter
B: unter
C: unter
D: unter
A:
B:
C:
D:
A: In beiden Fällen weist CW eine kleinere Bandbreite auf.
B: Die Bandbreite von CW ist größer als bei SSB, jedoch kleiner als bei AM.
C: Die Bandbreite von CW ist kleiner als bei SSB, jedoch größer als bei AM.
D: In beiden Fällen weist CW eine größere Bandbreite auf.
Mikrofonverstärkung
- Mit der NF-Leistung wird die Leistung der HF gesteuert
- Zu leises Mikrofon bewirkt weniger Ausgangleistung am Sender
- Eine zu starke Mikrofonverstärkung kann Störungen bei Stationen auf dicht benachbarten Frequenzen verursachen
A: geringe Ausgangsleistung
B: Störungen bei Stationen, die auf dicht benachbarten Frequenzen arbeiten
C: geringe Bandbreite
D: Störungen von Stationen, die auf einem anderen Frequenzband arbeiten
A: Erhöhen der NF-Bandbreite
B: Verringern der Squelcheinstellung
C: Verringern der NF-Amplitude
D: Lauter ins Mikrofon sprechen
A: Störungen von Stationen, die auf einem anderen Frequenzband arbeiten
B: Störungen der Stromversorgung des Transceivers
C: Störungen von anderen elektronischen Geräten
D: Störungen bei Stationen, die auf dicht benachbarten Frequenzen arbeiten
Einseitenbandmodulation (SSB) III
Bandbreite
- Frequenzspektrum optimal ausnutzen
- Minimaler Abstand zwischen SSB-Signalen sollte
3 kHz betragen - Modulationsbandbreite darf dann maximal
2,7 kHz sein
A:
B:
C:
D:
A:
B:
C:
D:
Übersteuerung
- Bei Übersteuerung im Modulator entstehen Verzerrungen
- Führt zu Nebenaussendungen → Splatter
- Bandbreite steigt
- Kann benachbarte Aussendungen stören
A: Kreuzmodulation.
B: verminderten Seitenbändern.
C: Splatter-Erscheinungen.
D: überhöhtem Hub.
Equalizer
- Sprache ist individuell
- Ziel: Bessere Ausnutzung des
2,7 kHz Spektrums - Anhebung im höheren Frequenzbereich
- Absenkung im tieferen Frequenzbereich
- Oftmals Equalizer im Mikrofonverstärker
A: Er dient zur Erzeugung des SSB-Signals.
B: Er dient zur Anpassung des Mikrofonfrequenzgangs an den Operator.
C: Er dient zur Erhöhung der Trägerunterdrückung.
D: Er dient zur Unterdrückung von Oberschwingungen im Sendesignal.
Zweiton-Testsignal
- Zur Beurteilung der Qualität und Linearität eines SSB-Senders
- NF-Signal aus zwei Sinus-Frequenzen
- Dürfen in keinem ganzzahligen Verhältnis zueinander stehen
- Meistens
700 Hz und1200 Hz - Ergibt eine sogenannte „HF-Schwebung“ bei
500 Hz - Messung der Hüllkurvenleistung (PEP) möglich
A: ein typisches CW-Signal.
B: ein typisches 100 %-AM-Signal.
C: ein typisches Zweiton-SSB-Testsignal.
D: ein typisches Einton-FM-Testsignal.
Frequenzmodulation (FM)
- Modulationssignal wird durch Änderung der Frequenz auf den Träger aufmoduliert
- Amplitude des Trägers wird nicht verändert und bleibt idealerweise konstant
A: wird die Amplitude des Trägers beeinflusst. Die Frequenz des Trägers bleibt dabei konstant.
B: wird zuerst die Frequenz und dann die Amplitude des Trägers beeinflusst.
C: wird die Frequenz des Trägers beeinflusst. Die Amplitude des Trägers bleibt dabei konstant.
D: werden gleichzeitig Frequenz und Amplitude des Trägers beeinflusst.
A: Die Amplitude eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
B: Die Polarisation eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
C: Die Richtung eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
D: Die Frequenz eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
A: Idealerweise entspricht die Amplitude des Sendesignals der Amplitude des Modulationssignals.
B: Idealerweise hat das Modulationssignal keine Auswirkung auf die Amplitude des Sendesignals.
C: Je größer die Amplitude des Modulationssignals ist, umso größer wird die Amplitude des Sendesignals.
D: Je schneller die Schwingung des Modulationssignals ist, umso größer wird die Amplitude des Sendesignals.
Frequenzhub
- Je lauter in das Mikrofon gesprochen wird, umso größer die Änderung der Trägerfrequenz
- Dadurch steigt auch die belegte Bandbreite der Aussendung
- Maximalwert der Änderung der Trägerfrequenz wird als Frequenzhub oder kurz Hub bezeichnet
- In der Praxis kommt Schmalband-FM (englisch Narrow- FM, kurz NFM) mit
12 kHz Bandbreite zum Einsatz
A: ein Kanalraster von
B: in diesem Frequenzbereich nicht mehr als
C: in diesem Frequenzbereich nicht mehr als
D: einen Kanalabstand von
A: Weniger Leistung verwenden
B: Lauter ins Mikrofon sprechen
C: Mehr Leistung verwenden
D: Leiser ins Mikrofon sprechen
A: zuerst
B: immer
C: immer
D: zuerst
Frequenzmodulation (FM) II
Frequenzmodulation
- Konstante Amplitude
- Veränderliche Frequenz
- Relativ unempfindlich gegenüber Amplitudenstörungen (z.B. Kfz, Blitze)
A: USB
B: AM
C: LSB
D: FM
A: geringen Anforderungen an die Bandbreite.
B: größeren Entfernungsüberbrückung.
C: geringeren Leistungsaufnahme bei fehlender Modulation.
D: geringeren Beeinflussung durch Amplitudenstörungen.
A: SSB
B: DSB
C: AM
D: FM
Frequenzhub
- Lautstärkeinformation wird bei FM durch Trägerfrequenzauslenkung (Frequenzhub) übertragen
- Lautes NF-Signal → größerer Hub → höhere Bandbreite
A: Durch die Häufigkeit des Frequenzhubes.
B: Durch die Trägerfrequenzauslenkung.
C: Durch die Größe der Amplitude des HF-Signals.
D: Durch die Häufigkeit der Trägerfrequenzänderung.
A: einer Erhöhung der Amplitude der Trägerfrequenz.
B: einer Erhöhung der Senderausgangsleistung.
C: einer Reduktion der Amplituden der Seitenbänder.
D: einer größeren HF-Bandbreite.
Modulation
- Zur Einschränkung der Bandbreite wird das Mikrofonsignal in der Amplitude begrenzt
- Dieses Signal wird auf den Träger mittels FM aufmoduliert
- Der Frequenzhub kann dabei fest sein oder einstellbar mittels eines Hub-Reglers
A: Vorspannungsreglereinstellung.
B: Hubeinstellung.
C: Trägerfrequenz.
D: HF-Begrenzung.
Frequenzmodulation (FM) III
Erzeugung
- Kapazität eines Oszillators wird durch die NF geändert
- Bspw. mit einer Kapazitätsdiode
- Die Modulationsfrequenz bestimmt die Häufigkeit der Änderung des HF-Trägers
A: Amplitudenmodulation zu erzeugen.
B: Frequenzmodulation zu erzeugen.
C: Einseitenbandmodulation zu erzeugen.
D: Zweiseitenbandmodulation zu erzeugen.
A: Wie schnell sich die Trägeramplitude ändert.
B: Wie weit sich die Trägerfrequenz ändert.
C: In welcher Häufigkeit sich der HF-Träger ändert.
D: Wie weit sich die Trägeramplitude ändert.
Störanfälligkeit
- Die zu übertragende Information ist in der Änderung des Signals enthalten
- Amplitudenschwankungen haben keine Auswirkungen
- Intern wird oft ein Begrenzerverstärker eingesetzt
- Unempfindlich gegenüber impulsförmigen Störungen durch Zündfunken, Elektromotoren o.ä.
A: FM-Sprechfunk, weil hier die wichtige Information nicht in der Amplitude enthalten ist.
B: CW-Morsetelegrafie, weil hier die wichtige Information in der Amplitude von zwei Seitenbändern liegt.
C: AM-Sprechfunk, weil hier die wichtige Information in den Amplituden der beiden Seitenbänder enthalten ist.
D: SSB-Sprechfunk, weil hier die wichtige Information in der Amplitude eines Seitenbandes enthalten ist.
Hub
- Bestimmt, um welchen Betrag sich die Frequenz des Oszillators je nach Amplitude des modulierten Signals ändert
- Größere Amplitude im NF-Signal ↔ größere Auslenkung im Träger
- Größerer Hub → größere Lautstärke im demodulierten Signal
A: Eine Verringerung des Signal-Rausch-Abstandes
B: Eine größere Lautstärke
C: Eine größere Sprachkomprimierung
D: Eine geringere Lautstärke
Bandbreite
$B \approx 2 \cdot \left(\Delta f_{\textrm{T}} + f_{\textrm{mod max}}\right)$
- Belegte Bandbreite: Hub und maximale Modulationsfrequenz
- Bei kleinem Hub und niedriger Modulationsfrequenz → Carson-Formel
- Höhere Modulationsfrequenz oder größerer Hub → größere Bandbreite
- Nachbarkanalstörungen sind möglich
A: zur Auslöschung der Seitenbänder.
B: zur Verminderung der Ausgangsleistung.
C: zu unerwünschter Begrenzung des Trägerfrequenzsignals.
D: zu Nachbarkanalstörungen.
A: Übersteuerung der HF-Endstufe.
B: Erhöhung der HF-Bandbreite.
C: Verzerrung des HF-Sendesignals.
D: Überlastung des Netzteils.
A: dass die HF-Bandbreite zu groß wird.
B: dass die Sendeendstufe übersteuert wird.
C: dass Verzerrungen auf Grund unerwünschter Unterdrückung der Trägerfrequenz auftreten.
D: dass Verzerrungen auf Grund gegenseitiger Auslöschung der Seitenbänder auftreten.
A:
B:
C:
D:
Lösungsweg
- gegeben: $f_{\textrm{mod max}} = 2kHz$
- gegeben: $\Delta f_{\textrm{T}} = 1,8kHz$
- gesucht: $B$
$B \approx 2 \cdot (\Delta f_{\textrm{T}} + f_{\textrm{mod max}}) = 2 \cdot (1,8kHz + 2kHz) = 7,6kHz$
A:
B:
C:
D:
Lösungsweg
- gegeben: $f_{\textrm{mod max}} = 2,7kHz$
- gegeben: $\Delta f_{\textrm{T}} = 2,5kHz$
- gesucht: $B$
$B \approx 2 \cdot (\Delta f_{\textrm{T}} + f_{\textrm{mod max}}) = 2 \cdot (2,5kHz + 2,7kHz) = 10,4kHz$
A:
B:
C:
D:
Lösungsweg
- gegeben: $B = 10kHz$
- gegeben: $\Delta f_{\textrm{T}} = 2,5kHz$
- gesucht: $f_{\textrm{mod max}}$
$B \approx 2 \cdot (\Delta f_{\textrm{T}} + f_{\textrm{mod max}}) \Rightarrow f_{mod max} = \frac{B}{2} – \Delta f_T = \frac{10kHz}{2} – 2,5kHz = 2,5kHz$
A:
B:
C:
D:
Lösungsweg
- gegeben: $B = 10kHz$
- gegeben: $f_{\textrm{mod max}} = 2,7kHz$
- gesucht: $\Delta f_{\textrm{T}}$
$B \approx 2 \cdot (\Delta f_{\textrm{T}} + f_{\textrm{mod max}}) \Rightarrow \Delta f_T = \frac{B}{2} – f_{mod max} = \frac{10kHz}{2} – 2,7kHz = 2,3kHz$
A:
B:
C:
D:
Phasenmodulation (PM)
- Modulationssignal ändert die Phase einer Trägerwelle
- Die Phasenänderung sieht im Signal wie ein „Versatz“ der Welle aus
- Amplitude des Signals bleibt gleich
- Große Amplitude in der NF → große Phasenänderung
A: Die Richtung eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
B: Die Polarisation eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
C: Die Amplitude eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
D: Die Phase eines Trägersignals wird anhand eines zu übertragenden Signals verändert.
Bandbreite
- Für die verschiedenen Amateurfunkbänder sind jeweils maximal zulässige Bandbreiten festgelegt
- Besonders aufpassen muss man bei Sendungen in der Nähe der Grenzen der Amateurfunkbänder
- Nehmen wir an, ein FM-Signal ist
15 kHz breit und wir senden auf auf430 MHz - Das Sendesignal befindet sich jeweils
7,5 kHz unterhalb und oberhalb - Es würde sich also von 429,9925 bis
430,0075 MHz erstrecken
A:
B:
C:
D:
Bei SSB ist das Signal nur auf einer Seite der Trägerfrequenz zu finden:
- Bei LSB vollständig unterhalb der Trägerfrequenz
- Bei USB vollständig oberhalb der Trägerfrequenz
Beispiel:
- Am Funkgerät Sendefrequenz auf obere Bandgrenze einstellen
- Mit LSB darf gesendet werden
- Mit USB ist das Signal außerhalb des Bandes
A: 7000 bis
B: 1810 bis
C: 135,7 bis
D: 18068 bis
A: 28000 bis
B: 135,7 bis
C: 3500 bis
D: 10100 bis
A: 21000 bis
B: 14000 bis
C: 28000 bis
D: 10100 bis
A: 144 bis
B: 1240 bis
C: 430 bis
D: 7000 bis
A: 2320 bis
B: 430 bis
C: 3400 bis
D: 10,0 bis
Bandbreite II
- Bandbreite eines Signals beschreibt die Differenz zwischen maximaler und minimaler Sendefrequenz einer Aussendung
- Die Bandbreite wird in Hertz (Hz) gemessen
A: Baud (Bd)
B: Bit pro Sekunde (Bit/s)
C: Dezibel (dB)
D: Hertz (Hz)
Bandbreite III
- Bandbreite laut AfuV: Mittlere Sendeleistung im ausgesendeten Bandbereich
99 % der Sendeleistung müssen sich innerhalb der geforderten Bandbreite befinden- Maximal
0,5 % dürfen unter- und oberhalb auf angrenzende Bereiche entfallen
A: 0,5 %
B: 10 %
C: 5 %
D: 1 %
Modulationseinstellungen am Funkgerät
- An vielen Funkgeräten gibt es einen Schalter, um die Modulationsart auszuwählen
- Meistens ist dieser mit „Mode“ beschriftet und erlaubt beispielsweise zwischen CW, AM, FM und SSB zu wählen
A: M17, FT8, JS8
B: THOR, Olivia, FreeDV
C: RTTY, PSK31, SSTV
D: SSB, FM, AM
- Bei SSB ist zu beachten, das richtige Seitenband (LSB oder USB) auszuwählen
- Im Amateurfunk wird mit wenigen Ausnahmen unterhalb von
10 MHz das untere Seitenband und ab10 MHz das obere Seitenband benutzt
A: Der Transceiver empfängt in der Modulationsart SSB im unteren Seitenband.
B: Der Transceiver empfängt in der Modulationsart SSB im oberen Seitenband.
C: Der „Untere Schmalband Betrieb“ ist aktiviert.
D: Die Unterspannung der Batterie ist erreicht.
A: In der unteren Bandhälfte das untere Seitenband, in der oberen Bandhälfte das obere Seitenband.
B: Um den Nachteil der relativ niedrigen Sendefrequenz des
C: Im Europaverkehr wird das untere, ansonsten das obere Seitenband benutzt.
D: Im
A: Im Europaverkehr wird das untere, ansonsten das obere Seitenband benutzt.
B: In der unteren Bandhälfte das untere Seitenband, in der oberen Bandhälfte das obere Seitenband.
C: Um den Nachteil der relativ niedrigen Sendefrequenz des
D: Im
A: AM
B: LSB
C: USB
D: SSB
A: CW
B: FM
C: LSB
D: USB
Falsches Seitenband
- Wenn bei SSB das falsche Seitenband gewählt wird, dann ist die Sprache völlig unverständlich
- Ebenfalls ist es bei SSB wichtig, die Empfangsfrequenz sehr feinfühlig mit dem VFO-Drehknopf einzustellen
- Schon kleine Abweichungen von der richtigen Frequenz führen dazu, dass die Sprache unverständlich wird
A: Sie kontrollieren die Seitenbandeinstellung und drehen am VFO-Knopf.
B: Sie drehen am VFO-Knopf und drücken die TUNE-Taste.
C: Sie beobachten das Wasserfalldiagramm und wechseln in die Modulationsart AM.
D: Sie drehen am RIT-Knopf und drücken die PTT.
Dynamikkompressor I
Ohne Kompressor
- Sprache unterliegt starken Schwankungen in der Amplitude
- Das führt zu unterschiedlicher Modulation des Signals
- Teilweise kann das Signal beim Empfänger schlecht verstanden werden
Mit Kompressor
- Ein Dynamikkompressor hebt leise Signale gegenüber den lauten an
- Das Signal wird hinsichtlich seiner Amplitudenschwankungen komprimiert
- Führt zu einem besseren Verständnis beim Empfänger
A: Noise Blanker
B: Dynamic Compressor
C: Clarifier
D: Notchfilter
Dynamikkompressor II
- Häufiger Einsatz bei DX-Verbindungen und in Contesten
- Bewirkt ein starkes, durchdringendes Signal
- Dazu wird das NF-Signal in einem dynamischen Equalizer verstärkt und gedämpft
- Auf Übermodulation achten
- Zu starke Erhöhung führt zu Splatter und schlechterer Verständlichkeit
A: Der Dynamikbereich des Modulationssignals wird erhöht.
B: Die mittlere Sendeleistung wird verzerrungsarm angehoben.
C: Die Reichweite in CW wird erhöht.
D: Die mittlere Sendeleistung wird abgesenkt.
A: Die Trägerunterdrückung nimmt ab.
B: Das Signal kann im Empfänger nicht demoduliert werden.
C: Die Verständlichkeit des Audiosignals auf der Empfängerseite nimmt ab.
D: Die Modulation des Senders führt zur Zerstörung der Endstufe.
NF-Dynamik-Kompressor
- Unterschiede in der minimalen und maximalen Lautstärke eines NF-Sprachsignals → Dynamikumfang
- NF-Dynamik-Kompressor verringert den Dynamikumfang
- Mittlere Lautstärke wird angehoben → Mittlerer Signalpegel des Ausgangssignals des Sendesignals wird angehoben
A: Signalprozessor zur Abtastung des HF-Signals
B: Signalprozessor zur Abtastung des ZF-Signals
C: Sprachprozessor zur Erhöhung des Dynamikumfangs in der Modulation
D: Sprachprozessor zur Verringerung des Dynamikumfangs in der Modulation
