SMA-Steckverbinder (Klasse N)

Während man BNC-Steckverbinder immer weniger antrifft, kommen immer häufiger SMA-Steckverbinder zum Einsatz. Sie haben nur geringe Abmessungen und sind für sehr hohe Frequenzen geeignet. SMA-Steckverbinder finden sich auch häufig an Hochfrequenz-Messgeräten.

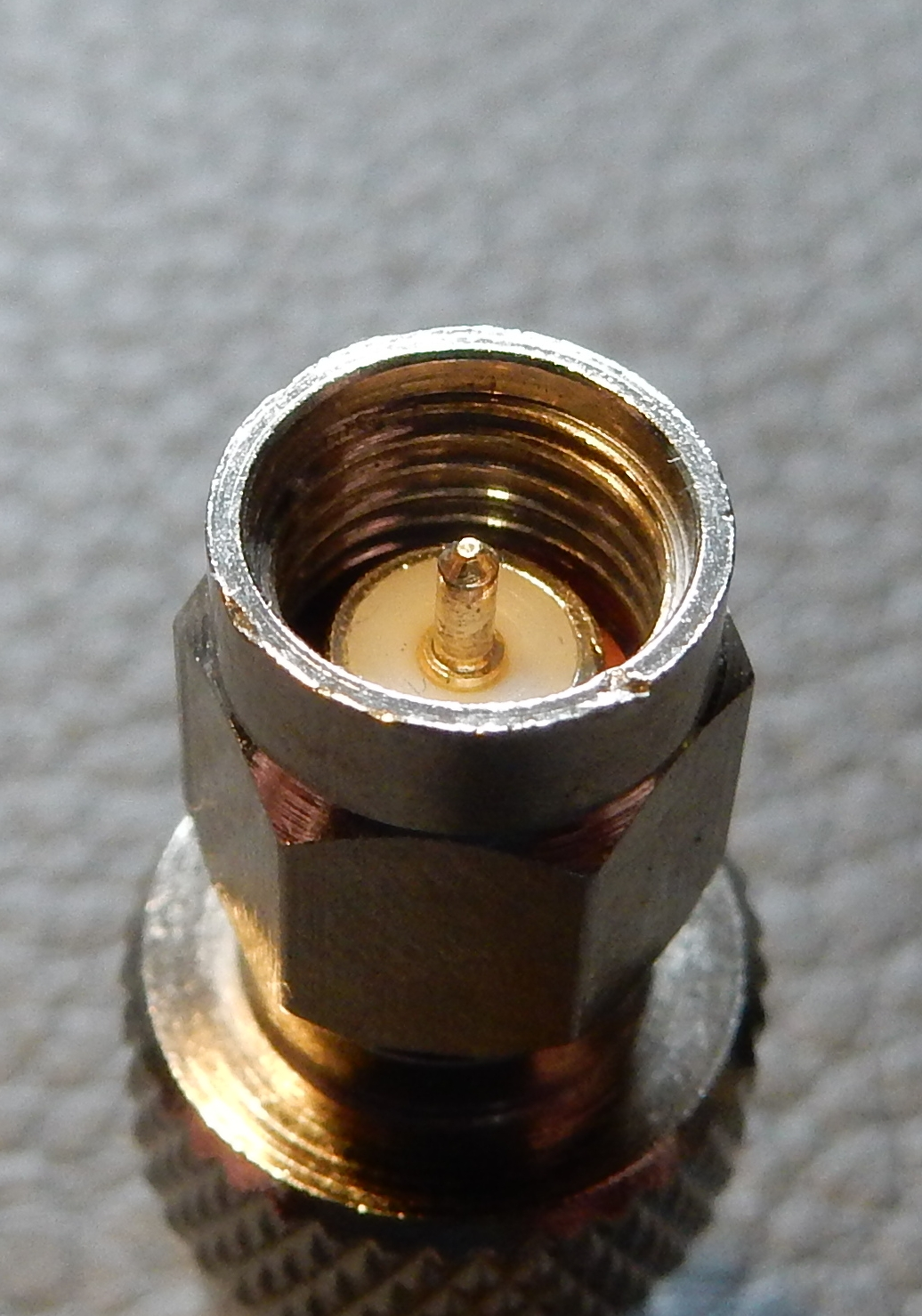

Abbildung 221: SMA-Stecker, hier stark vergrößert

Vom SMA-Steckverbinder gibt es eine besondere Variante, den Reverse-SMA-Steckverbinder. Das Besondere daran ist, dass der Mittelstift umgedreht (reverse) ist. Das bedeutet, dort wo im Stecker eigentlich ein Mittelstift ist, befindet sich eine Öffnung. Und dort wo sich in der Kupplung eigentlich die Öffnung befindet, ist der Mittelstift. Es kann leicht zu Verwechselungen zwischen SMA und Reverse-SMA kommen, da beide Varianten im Amateurfunk verwendet werden. Erschwerend kommt noch hinzu, dass bei Reverse-SMA die Bezeichnungen Stecker und Kupplung von der üblichen Norm abweichen: Der Reverse-SMA-Stecker hat keinen Mittelstift, sondern ausnahmsweise die Kupplung!

NG205: Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?

Für hohe und höchste Frequenzen sind N- und SMA-Steckverbindungs-Systeme am besten geeignet.

NG206: Welche der folgenden HF-Steckverbindungs-Systeme sind für hohe Frequenzen (oberhalb 300 MHz) am besten geeignet?
