BNC-Steckverbinder

Für Funkgeräte mit kleiner Leistung bis hinauf zum 70 cm-Band oder auch an Messgeräten kommen BNC-Steckverbinder zum Einsatz. In der Abbildung von Frage NG203 sieht man links den Stecker und rechts die Kupplung. Das Besondere am BNC-Steckverbinder ist der Bajonett-Verschluss.

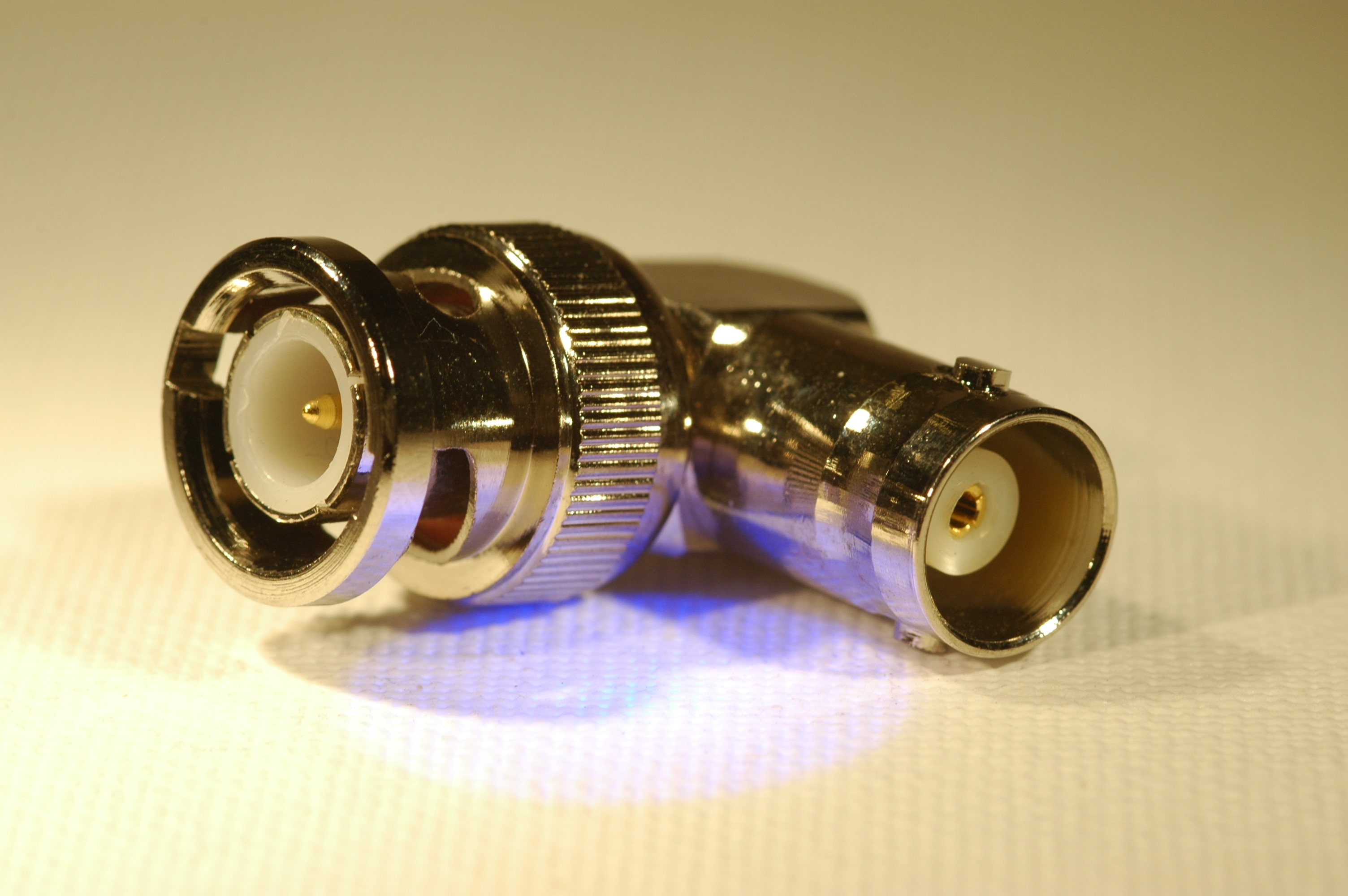

1) Kurzbeschreibung: Rechtwinkliger BNC-Winkeladapter mit Stecker links und Kupplung rechts.

2) Ausführliche Beschreibung: Das Foto zeigt einen rechtwinkligen BNC-Winkeladapter mit Stecker links und Kupplung rechts. — Abbildung N-8.12.1: BNC-Winkeladapter mit Stecker links und Kupplung rechts

Der Bajonett-Verschluss ist schneller lösbar als beispielsweise die Schraubverbindungen von PL- oder N-Steckverbindern. Zum Öffnen wird der Verschluss einfach um ca. 90° gedreht. Ein Federmechanismus soll vor versehentlichem Lösen schützen.

NG203: Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?

1) Kurzbeschreibung: Zwei perspektivisch gezeichnete koaxiale Steckverbinder mit Bajonettverschluss, schräg nebeneinander dargestellt.

2) Ausführliche Beschreibung: Beide Steckverbinder sind zylindrisch aufgebaut und zeigen von hinten nach vorn jeweils einen glatten hinteren Teil, einen kurzen sechskantigen Abschnitt, einen gerändelten Kupplungsring sowie den vorderen Steckteil. Der unten links dargestellte Verbinder hat einen Frontring mit zwei gegenüberliegenden Bajonett‑Nuten innen und einen koaxialen Kontakt in einem Isolator. Der oben rechts abgebildete Verbinder hat außen eine glatte Zylinderhülse mit zwei seitlichen Bajonett‑Zapfen und einen zentralen koaxialen Innenkontakt im Isolator. Beide Verbinder wirken als passendes Paar zum Ineinanderstecken und Verdrehen.
