Brückenschaltung

Die Brückenschaltung ist eine Schaltung aus 4 Widerständen, die für Widerstandsmessungen eingesetzt werden kann. Ein Beispiel aus der Praxis ist die Messbrücke nach Wheatstone.

Die Messbrücke besteht immer aus zwei Spannungsteilern, die parallel geschaltet sind.

Der folgende Alt-Text wurde noch nicht geprüft: Ein Schaltplan zeigt vier Widerstände, die mit R1, R2, R3 und R4 beschriftet sind. Diese sind in einem rechteckigen Muster angeordnet. Eine Quelle, gekennzeichnet mit einem
Abbildung EA-6.6.1: Typische Brückenschaltung mit 4 Widerständen
In dem Sonderfall, dass die Spannungsteilerverhältnisse links und rechts gleich groß sind, fließt durch das Messinstrument, im sogenannten Brückenzweig, kein Strom. Die Widerstandswerte können unterschiedliche Werte aufweisen, wichtig ist, dass das Spannungsteilerverhältnis links und rechts gleich sein muss.

In einer Formel dargestellt lautet dieser Zusammenhang: $\frac {R_1}{R_2} = \frac {R_3}{R_4}$

AD111: In welchem Verhältnis müssen die Widerstände $R_1$ bis $R_4$ zueinander stehen, damit das Messinstrument im Brückenzweig keine Spannung anzeigt?
Der folgende Alt-Text wurde noch nicht geprüft: Ein Schaltplan zeigt vier Widerstände, die mit R1, R2, R3 und R4 beschriftet sind. Diese sind in einem rechteckigen Muster angeordnet. Eine Quelle, gekennzeichnet mit einem

In der Mitte der Schaltung lässt sich die sogenannte Brückenspannung abgreifen. Für den Sonderfall, dass die Spannungsteilerverhältnisse gleich groß sind, ergibt sich die Brückenspannnung zu Null Volt

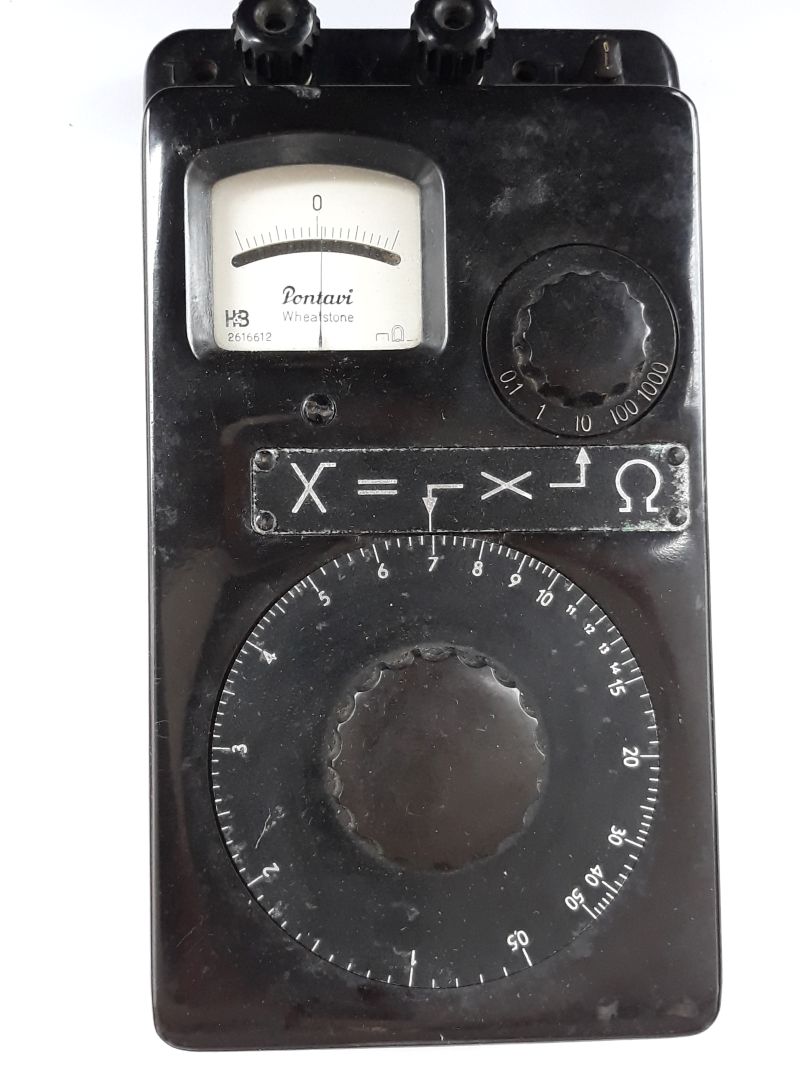

Der folgende Alt-Text wurde noch nicht geprüft: 1) Kurze Zusammenfassung: Schwarzes Messgerät mit analogem Zeigerinstrument, großem Drehring, zusätzlichem Drehschalter und mehreren Anschlussklemmen.

2) Detaillierte Beschreibung: Das Gerät hat ein rechteckiges, schwarzes Gehäuse und liegt auf weißem Untergrund. Oben links befindet sich ein rechteckiges Analoginstrument mit gebogener Skala und der mittigen Markierung „0“; auf der Skalenfläche steht „Pontavi Wheatstone“ sowie ein Ω-Symbol. Oben am Rand sitzen zwei schwarze Schraubklemmen; rechts oben sind zwei kleine, stiftartige Anschlüsse zu sehen. Rechts neben dem Messwerk ist ein kleinerer Drehschalter mit Skalenring, beschriftet mit 0,1 – 1 – 10 – 100 – 1000. Unterhalb des Messwerks ist eine schmale Metallplakette mit der Aufschrift „X =“ und Symbolen sowie einem Ω-Zeichen verschraubt. Den unteren Bereich dominiert ein großer, runder Drehring mit feiner Teilung und Zahlen von 0 bis 50 (in 5er-Schritten markiert), in dessen Mitte ein griffig ausgeformter Drehknauf sitzt. Das Gehäuse zeigt leichte Kratzer und Gebrauchsspuren; mehrere Schrauben sind sichtbar.
Abbildung EA-6.6.2: Widerstandsmessbrücke nach Wheatstone (Pontavi)
Der Sonderfall, dass die Spannungsteilerverhältnisse in der Brückenschaltung links und rechts gleich groß sind, wird zur Messung unbekannter Widerstände angewendet. Charles Wheatstone (britischer Physiker) erkannte bereits 1833 die Bedeutung der Brückenschaltung zur Messung unbekannter Widerstände. Bei der Messung wird ein einstellbarer Präzisionswiderstand solange verändert, bis das empfindliche Messwerk im Brückenzweig keinen Stromfluss mehr anzeigt. Dann ist die Brücke abgeglichen und man kann den Wert des unbekannten Widerstandes mit Hilfe der Skala und des Messbereichsmultiplikators ermitteln.

AD112: Die Spannung an der Brückenschaltung beträgt 10 V. Alle Widerstände haben einen Wert von 50 Ohm. Wie groß ist die Spannung zwischen A und B im Brückenzweig (gemessen von A nach B)?
Der folgende Alt-Text wurde noch nicht geprüft: Ein Schaltplan zeigt vier Widerstände, die mit R1, R2, R3 und R4 beschriftet sind. Diese sind in einem rechteckigen Muster angeordnet. Eine Quelle, gekennzeichnet mit einem

Da bei der Aufgabe alle Widerstände gleich groß sind, müssen auch die Spannungsteilerverhältnisse gleich sein. Dies entspricht dem beschriebenen Sonderfall.

In der folgenden Frage trifft der Sonderall nicht zu, da die Spannungsteilerverhältnisse ungleich sind. Es sind zwar ähnliche Widerstände vorhanden, aber von oben nach unten betrachtet vertauscht.

AD113: Die Spannung an der Brückenschaltung beträgt 11 V. Die Widerstände haben folgende Werte: $R_1$ = 1 kOhm; $R_2$ = 10 kOhm; $R_3$ = 10 kOhm; $R_4$ = 1 kOhm. Wie groß ist die Spannung zwischen A und B im Brückenzweig (gemessen von A nach B)?
Der folgende Alt-Text wurde noch nicht geprüft: Ein Schaltplan zeigt vier Widerstände, die mit R1, R2, R3 und R4 beschriftet sind. Diese sind in einem rechteckigen Muster angeordnet. Eine Quelle, gekennzeichnet mit einem

Es ist sehr hilfreich, sich die Schaltung zu skizzieren und die Spannungspotenziale einzutragen. Danach sieht man deutlicher den Potenzialunterschied zwischen A und B.

Auf der linken Seite finden wir was Verhältnis 1 kΩ zu 10 kΩ = 1/ 10. Unter der Voraussetzung, dass das Messwerk sehr hochohmig oder abgeklemmt ist, messen wir bei 11 V Betriebsspannung auf der linken Seite am oberen Widerstand ($R_1$) genau 1 V und am unteren Widerstand ($R_2$) 10 V. Das Potenzial am Messpunkt A beträgt somit 10 V gegen Masse gemessen. Auf der rechten Seite finden wir was Verhältnis 10 kΩ zu 1 kΩ = 10/ 1 und messen deshalb 10 V am oberen Widerstand ($R_3$) und 1 V am unteren Widerstand ($R_4$). Das Potenzial am Messpunkt B beträgt somit 1 V gegen Masse gemessen. Der Potenzialunterschied zwischen A und B beträgt 9 V, wobei der Messpunkt A um 9 V positiver als der Messpunkt B ist
