Vektorieller Netzwerkanalysator (VNA) I (Klasse E)
ACHTUNG: Die Inhalte auf dieser Seite beziehen sich auf Amateurfunkprüfungen, die ab dem 24.06.2024 abgenommen werden. Für Prüfungen, die vor diesem Stichtag stattfinden, gilt noch der alte Prüfungsfragenkatalog, für den der alte Online-Kurs besser geeignet ist.
ACHTUNG: Die Inhalte auf dieser Seite sind noch in Bearbeitung. Dies ist eine Vorschau des aktuellen Bearbeitungsstandes.
Ein einfaches Multimeter ist nicht geeignet, um frequenzabhängige Widerstände zu messen. Stattdessen kann man einen vektoriellen Netzwerkanalysator (VNA) verwenden. Hierbei handelt es sich um ein aktives Messgerät, welches für eine Vielzahl von Frequenzen (einen einstellbaren Frequenzbereich) bestimmt, wie sich Strom und Spannung zu einander Verhalten (Verhältnis der Amplituden und die Phasenverschiebung zwischen Spannung und Strom).
Abbildung 132: Messung eines Tiefpassfilters von 0 MHz bis 100 MHz mit Grenzfrequenz bei 30 MHz
Somit lässt sich z. B. ermitteln, bei welcher Frequenz ein Schwingkreis einen besonders hohen oder einen besonders kleinen Widerstand hat. Ebenso lässt sich ermitteln, bei welcher Frequenz eine Antenne in Resonanz ist.
EI201: Wozu wird ein „vektorieller Netzwerkanalysator“ (VNA) beispielsweise verwendet?
EI202: Wie ermittelt man die Resonanzfrequenz eines Schwingkreises? Man ermittelt sie ...
EI203: Mit welchem Messgerät können Impedanzen, Blindwiderstände und Stehwellenverhältnisse direkt gemessen werden?
EI204: Wozu ist ein vektorieller Netzwerkanalysator (VNA) beispielsweise geeignet?
Viele VNAs sollten vor der Benutzung kalibriert werden, um ein möglichst genaues Messergebnis zu erhalten.
EI205: Welche Maßnahme ist vor Gebrauch eines vektoriellen Netzwerkanalysators (VNA) zusammen mit dem Messaufbau durchzuführen?

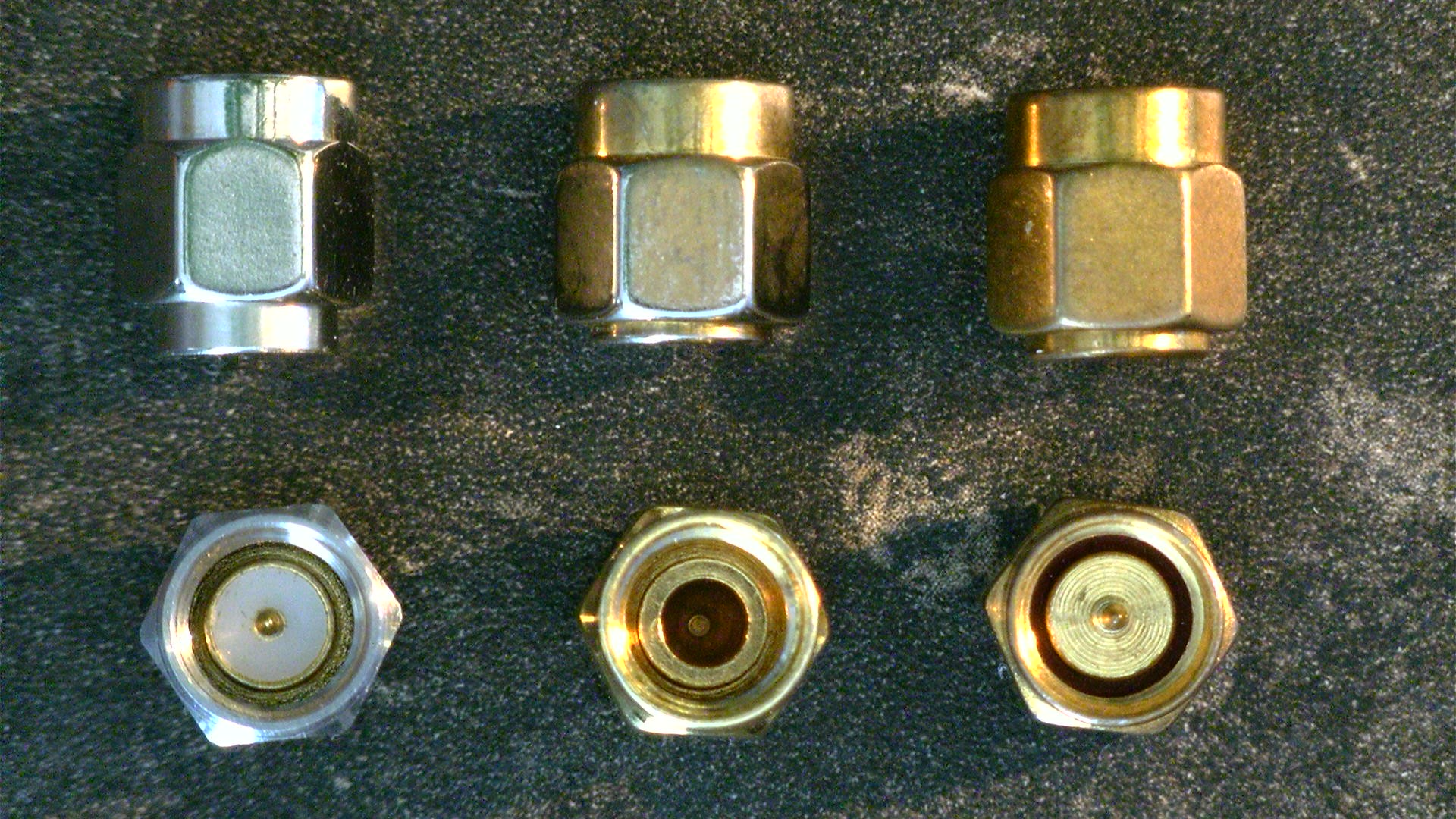

Zur Kalibrierung als auch zum Funktionstest misst man oft die Zustände „offen“ (unendlicher Widerstand), „Kurzschluss“ (Widerstand nahe Null) und „angepasst“ (Lastwiderstand entsprechend des Ausgangswiderstands des Messgeräts).
Bei angeschlossenem Leitungsabschluss (z. B. $50 Ω$ Abschlusswiderstand) sollte der VNA ein SWR von nahe 1 anzeigen, da keine Leistung reflektiert wird. Ist nichts am Messanschluss angeschlossen oder wird dieser kurzgeschlossen, so ergibt sich ein SWR von nahe unendlich (vollständige Reflexion).
EI206: Sie ermitteln die Resonanzfrequenz und die Impedanz ihrer selbstgebauten Antennen mit Hilfe eines vektoriellen Netzwerkanalysators (VNA). Wie könnten Sie die Funktion des Gerätes vorher prüfen?
