SMD-Widerstände

SMD-Bauteile sind nur wenige Millimeter groß. SMD steht für Surface-Mounted Device (deutsch: oberflächenmontiertes Bauelement). Im Unterschied zu klassischen Bauteilen besitzen sie keine Drahtanschlüsse, sondern werden direkt auf die Leiterplatte aufgelötet – ganz ohne Durchkontaktierung. Im Folgenden beschäftigen wir uns mit der Kennzeichnung von SMD-Widerständen.

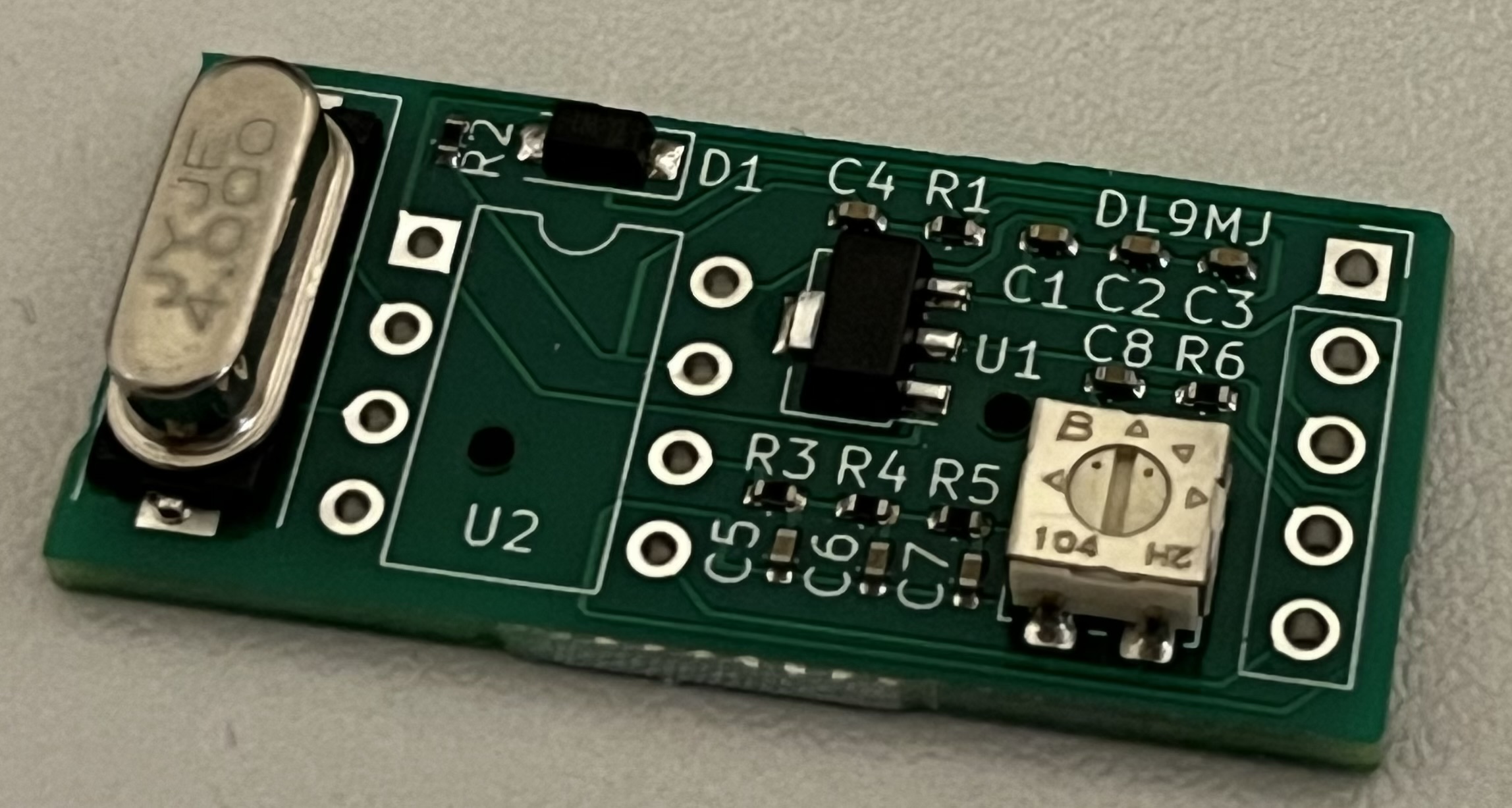

Der folgende Alt-Text wurde noch nicht geprüft: Zusammenfassung: Nahaufnahme einer kleinen grünen Leiterplatte mit mehreren SMD-Bauteilen, darunter ein metallisches Bauteil mit Aufdruck „4.000“, ein schwarzes IC-Gehäuse und ein weißes, verstellbares Trimmelement mit Schlitz.

Detaillierte Beschreibung: Links sitzt ein längliches, ovales Metallbauteil mit der Prägung „4.000“ auf einem schwarzen Sockel; daneben mehrere unbestückte, durchkontaktierte Lötaugen. Oben links ist ein kleines schwarzes Bauteil an der Position „D1“ zu sehen, umlaufend sind mit weißem Bestückungsdruck diverse Bezeichnungen markiert, u. a. „R2“, „C4“, „R1“, „C1“, „C2“, „C3“, „U1“, „C8“, „R6“, „R3“, „R4“, „R5“, „U2“ sowie „DL9MJ“. Rechts der Mitte befindet sich ein schwarzes SMD-Bauteil mit mehreren Anschlüssen, darunter weitere kleine Widerstände und Kondensatoren. Rechts unten ist ein weißes, quadratisches Trimmelement mit Schlitz zur Justage erkennbar, mit Aufdrucken „B“ und „104“; seine Lötfahnen ragen nach unten. Entlang der rechten Kante befinden sich weitere Reihen unbestückter, durchkontaktierter Lötaugen. Die Leiterplatte liegt auf einer hellgrauen, leicht strukturierten Oberfläche. — Abbildung EA-3.8.1: Platine mit SMD-Bauteilen

Abbildung EA-3.8.2 zeigt einen SMD-Widerstand. Zur Kennzeichnung des Widerstandswerts sind darauf Zahlen aufgedruckt – in diesem Fall die Ziffern 113. Die Größe des Widerstandes ergibt sich dann wie folgt: Es werden alle Zahlen bis auf die letzte als reiner Zahlenwert übernommen. Im Beispiel 113 ergibt sich damit 11 als Zahlenwert. Die letzte Zahl gibt die Zehnerpotenz an mit der die anderen Zahlen zu multiplizieren sind. Eine 1 steht dabei für die erste Zehnerpotenz $10^1$, eine 2 für die zweite Zehnerpotenz $10^2$ usw.

Schwarzer, rechteckiger SMD-Widerstand in schräger Perspektive dargestellt. Auf der Oberseite steht die weiße Aufschrift — Abbildung EA-3.8.2: SMD-Bauteil

In unserem Beispiel erhalten wir also: $11 \cdot 10^3$ also $\qty{11000}{\ohm}$ Ohm bzw.$\qty{11}{\kilo\ohm}$.

EC114: Wie wird in der Regel bei SMD-Widerständen der Widerstandswert angegeben?

EC115: Welchen Wert hat der dargestellte SMD-Widerstand?

1) Kurzbeschreibung: Perspektivisch gezeichneter, rechteckiger, schwarzer SMD-Widerstand mit der Aufschrift „103“.

2) Ausführliche Beschreibung: Die perspektivische Abbildung zeigt einen rechteckigen, schwarzen SMD-Widerstand mit weißer Aufschrift „103“. Die Seitenflächen sind grau schattiert.

EC116: Welchen Wert hat ein SMD-Widerstand mit der Kennzeichnung 221?

EC117: Welchen Wert hat ein SMD-Widerstand mit der Kennzeichnung 223?

Weiter zum nächsten Abschnitt: Leiterwiderstand
