SMD-Widerstände sind Miniaturwiderstände, die nur wenige Millimeter groß sind. Zur Ermittlung des Widerstandswertes werden Zahlen, z.B. 113 auf dem SMD angebracht.
Die Größe des Widerstandes ergibt sich dann wie folgt: Es werden alle Zahlen bis auf die letzte als reiner Zahlenwert übernommen. Im Beispiel 113 ergibt sich damit 11 als Zahlenwert. Die letzte Zahl gibt die Zehnerpotenz an mit der die anderen Zahlen zu multiplizieren sind. Eine 1 steht dabei für die erste Zehnerpotenz $10^1$, eine 2 für die zweite Zehnerpotenz $10^2$ usw.
In unserem Beispiel erhalten wir:
$11 \cdot 10^3$ also $11000$ Ohm bzw.$11$ kOhm.
SMD steht für Surface-mounted device (deutsch: oberflächenmontiertes Bauelement).
EC114: Wie wird in der Regel bei SMD-Widerständen der Widerstandswert angegeben?

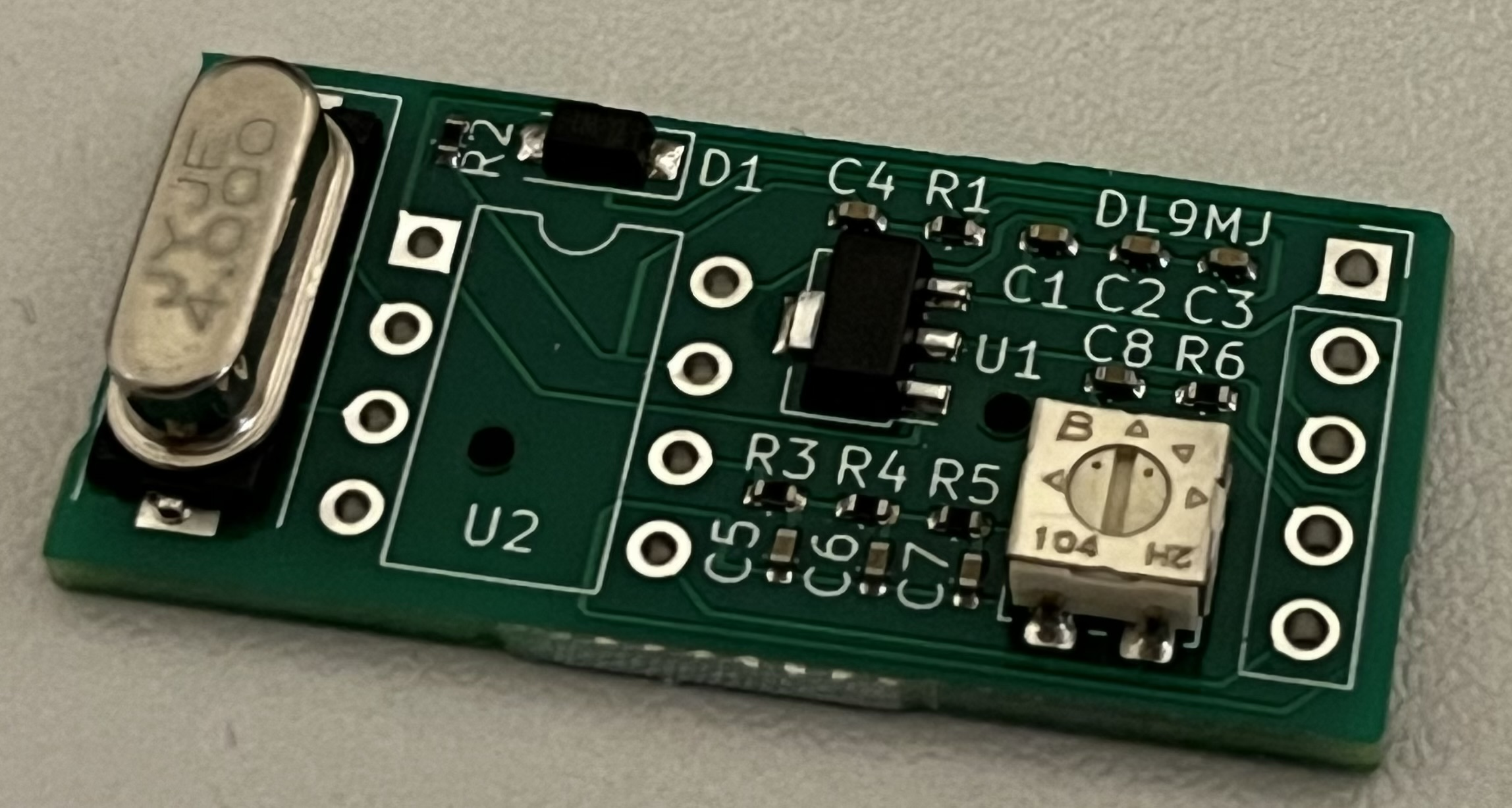

EC115: Welchen Wert hat der dargestellte SMD-Widerstand?
EC116: Welchen Wert hat ein SMD-Widerstand mit der Kennzeichnung 221?
EC117: Welchen Wert hat ein SMD-Widerstand mit der Kennzeichnung 223?
