Der Wellenwiderstand ist nicht nur unabhängig von der Länge einer Leitung, sondern auch unabhängig davon, was an die Leitung angeschlossen ist. Er hängt im Wesentlichen nur vom Querschittsaufbau des Leiters ab (Geometrie der Leiter und des ggf. vorhandenen Dielektrikums). Für Hochfrequenz ist der Wellenwiderstand weitgehend konstant.
EG301: Der Wellenwiderstand einer Leitung ...

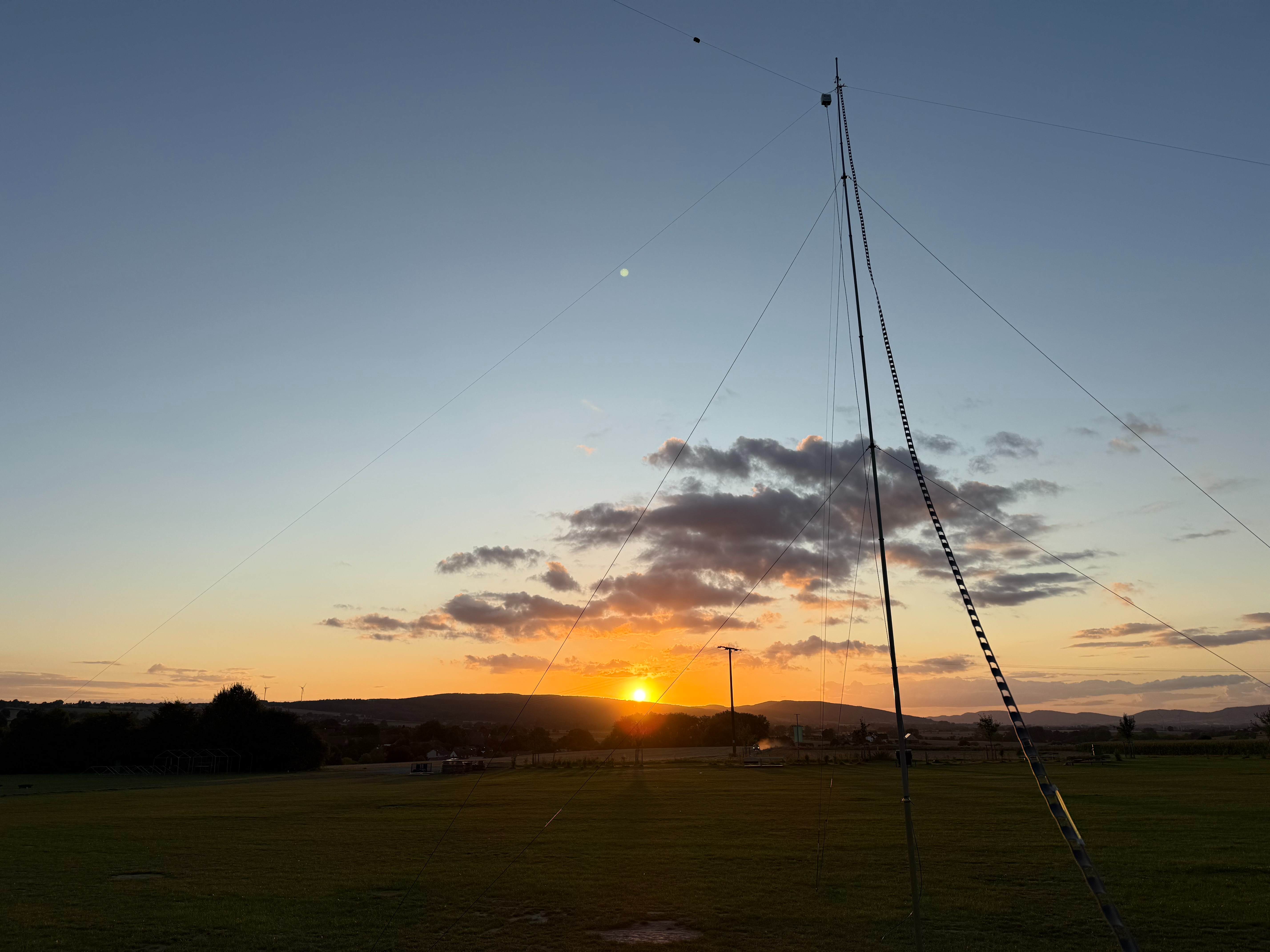

Wichtige HF-Leitungen sind das Koaxialkabel und die Paralleldraht-Speiseleitung. Das Koaxialkabel bietet bei bestimmungsgemäßer Anwendung den Vorteil, unerwünschte Abstrahlungen des Kabels zu vermeiden.
Auch Koaxialkabel können unerwünscht strahlen, wenn sogenannte Mantelwellen vorhanden sind. Diese lassen sich z. B. mit einer Mantelwellensperre unterdrücken.
EG302: Welche Leitungen sollten für die HF-Verbindungen zwischen Einrichtungen in der Amateurfunkstelle verwendet werden, um unerwünschte Abstrahlungen zu vermeiden?
Dennoch können direkt neben Koaxialkabeln verlegte Kabel beeinträchtigt werden und es kann ein Teil der Leistung ausgekoppelt werden.
EG306: Um Ordnung in der Amateurfunkstelle herzustellen, verlegen Sie alle Netzanschlusskabel und HF-Speiseleitungen in einem Kabelkanal. Welchen Nachteil kann diese Maßnahme haben?
Abbildung 203: Geöffnetes Koaxialkabel aus Mantel, Schirmung, Dielektrikum und Innenleiter
Bei Koaxialkabeln sind die beiden Leiter unterschiedlich geformt und bei bestimmungsgemäßen Betrieb liegen dort unterschiedliche Spannungen an (der Schirm weist gegenüber der Erde keine Spannung auf).
EG304: Wann ist eine Speiseleitung unsymmetrisch?
Nachteil von Koaxialkabeln ist, dass im Dielektrikum ein Verlust auftritt und es bei hohen Spannungen zum Durchschlag kommen kann.
EG305: Welche Vorteile hat eine Paralleldraht-Speiseleitung gegenüber der Speisung über ein Koaxialkabel?
Abbildung 204: N-Buchse und N-Stecker
Im Falle hoher Spannungen und/oder Leistungen müssen auch geeignete Stecker eingesetzt werden. Besonders geeignet ist der N-Stecker.
EG303: Welcher der folgenden Koaxialstecker besitzt einen definierten Wellenwiderstand von 50 Ω bis in den GHz-Bereich und hat die höchste Spannungsfestigkeit für die Übertragung hoher Leistungen?
