PL-Steckverbinder

Für die gesamte Kurzwelle, aber auch darüber hinaus bis zum 2 m-Band (VHF) kommt häufig der PL-Steckverbinder zum Einsatz. Wie man in den Bildern NE-19.21.1 und NE-19.21.2 erkennt, handelt es sich um eine Schraubverbindung.

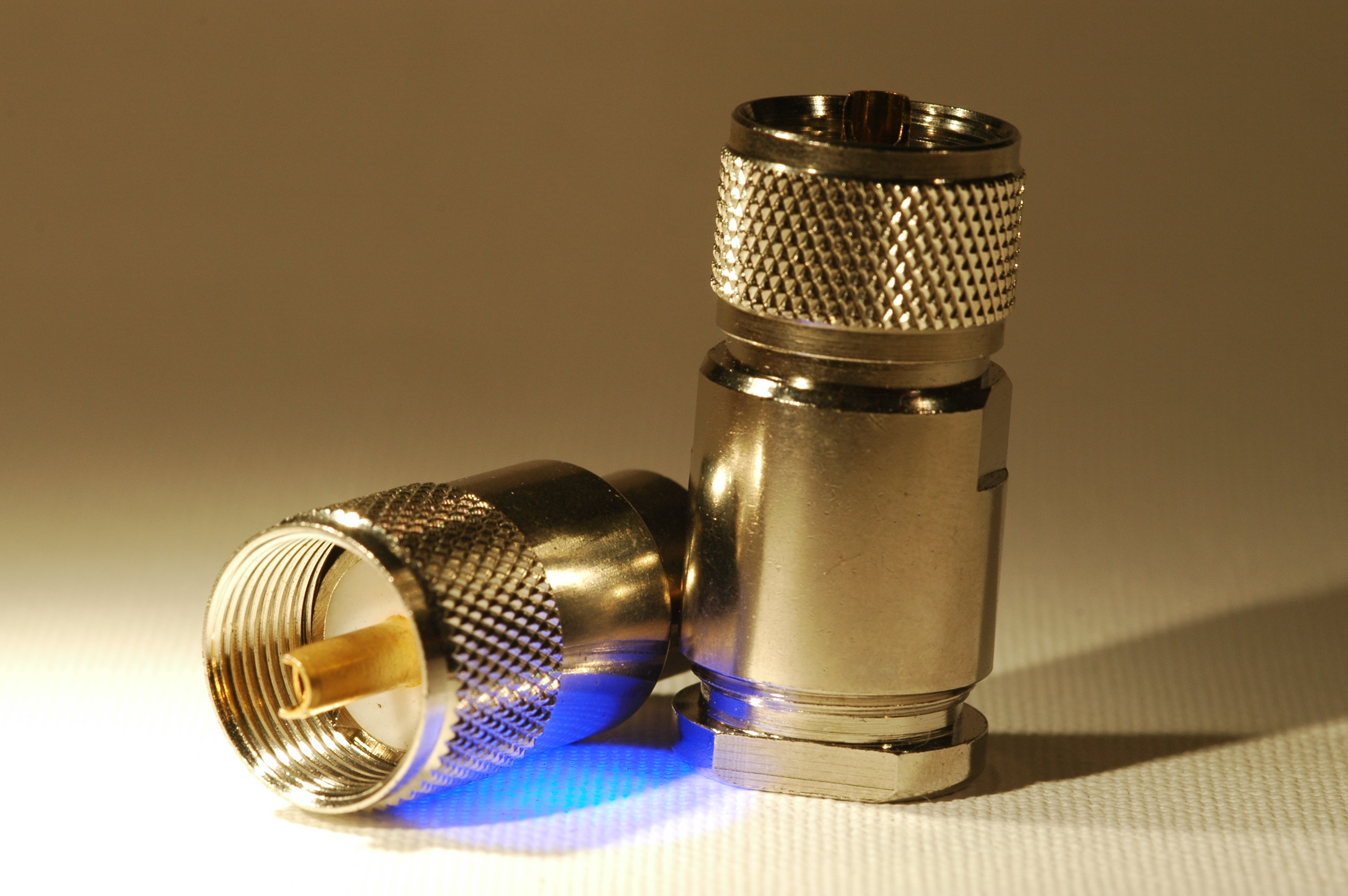

1) Kurzbeschreibung: Zwei koaxiale PL-Stecker, rechts mit und links ohne Reduzierhülse.

2) Ausführliche Beschreibung: Das Foto zeigt zwei koaxiale PL-Stecker mit Überwurfmutter mit Innengewinde und zentralem Stift. Der rechte PL-Stecker hat zudem eine Reduzierhülse, mit der auch Kabel mit geringerem Durchmesser verwendet werden können.
Abbildung NE-19.21.1: PL-Stecker

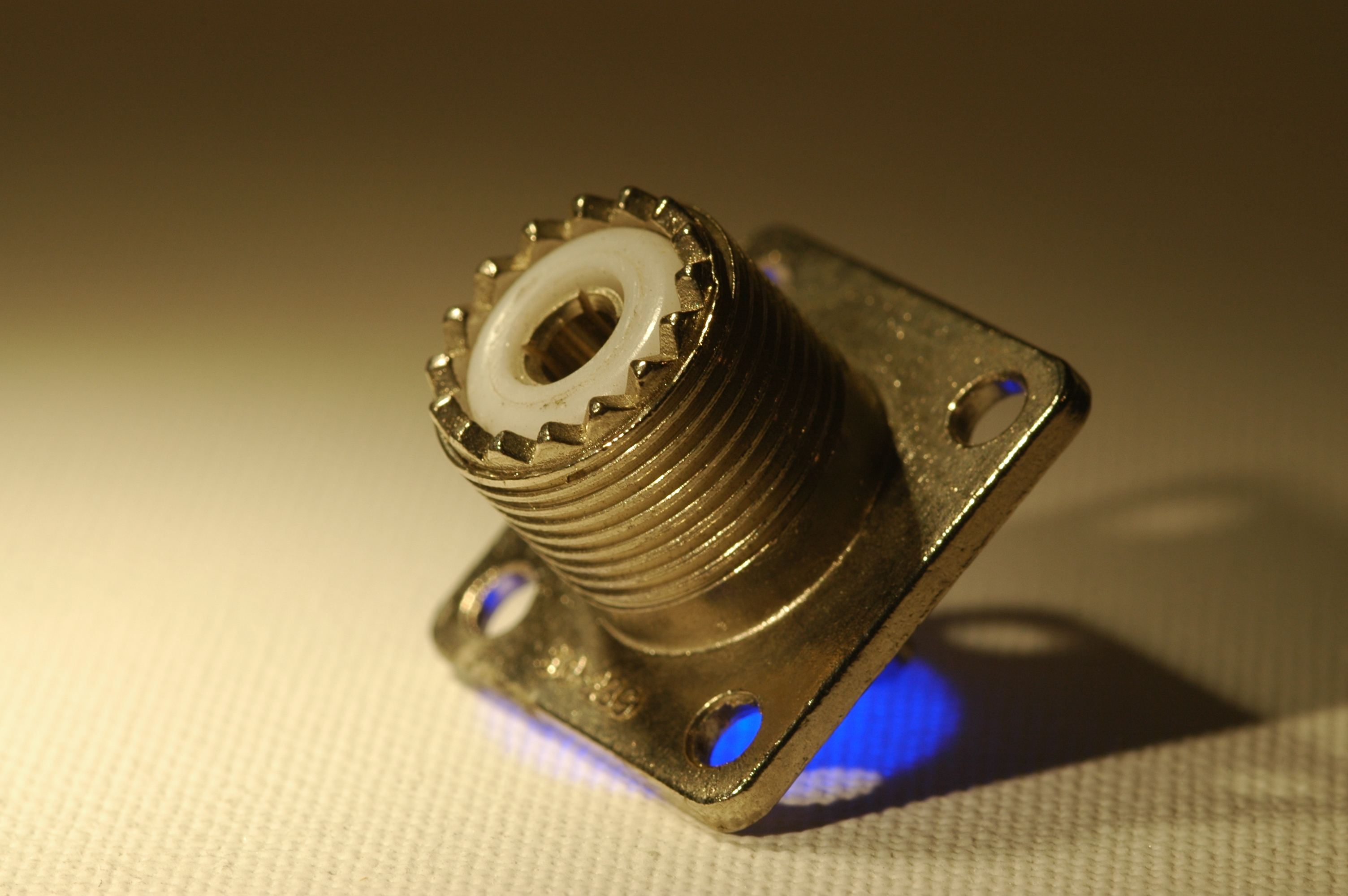

1) Kurzbeschreibung: Koaxiale PL-Einbaubuchse mit Außengewinde und weißem Isolator.

2) Ausführliche Beschreibung: Das Foto zeigt eine koaxiale PL-Einbaubuchse mit Außengewinde und weißem Isolator um eine Öffnung in der Mitte.
Abbildung NE-19.21.2: PL-Einbaubuchse

Der PL-Steckverbinder wird verwirrenderweise auch als UHF-Steckverbinder bezeichnet, obwohl er für Frequenzen im UHF-Bereich und darüber eigentlich gar nicht geeignet ist.

NG202: Welches HF-Steckverbindungs-System wird in der folgenden Darstellung gezeigt?
1) Kurzbeschreibung: Zwei perspektivisch gezeichnete koaxiale Steckverbinder mit Schraubgewinde, schräg nebeneinander dargestellt. Davon der linke mit einer großen gerändelten Überwurfmutter und der rechte mit Außengewinde.

2) Ausführliche Beschreibung: Beide Steckverbinder sind zylindrisch aufgebaut und besitzen hinten einen glatten Teil mit einer kleinen rechteckigen Abflachung. Der unten links dargestellte Verbinder hat eine breite, kreuzgerändelte Überwurfmutter und einen koaxialen Kontakt in einem Isolator in der Mitte. Der oben rechts abgebildete Verbinder hat ein Außengewinde mit einer gezackten Rändelstruktur am vorderen Rand und einen zentralen koaxialen Innenkontakt im Isolator. Beide Verbinder wirken als passendes Paar zum Ineinanderstecken und Zusammenschrauben.
